Grove : Capteur UV Grove 101020043

***

Mise à jour le 11/04/2016

101020043 remplace SEN00700P

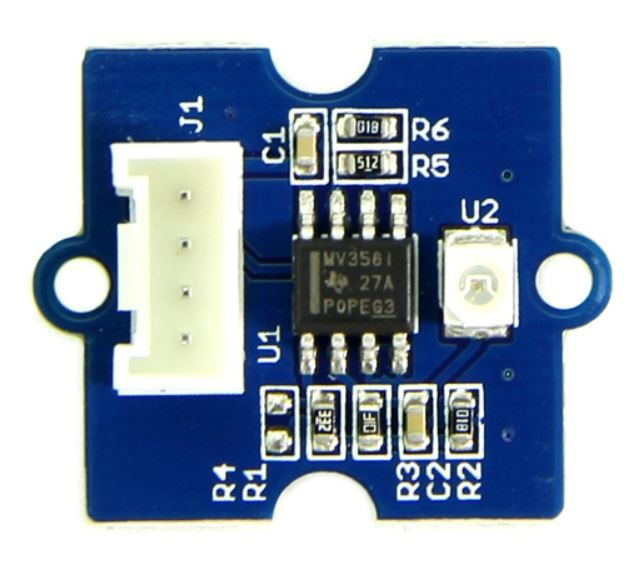

Capteur UV Grove

Capteur de lumière UV compatible Grove basé sur le circuit GUVA-S12D avec une plage de 200 à 370 nm.Le module émet un signal électrique qui varie avec l’intensité du rayonnement UV

Caractéristique technique

Interface: compatible Grove
Alimentation: 5 Vcc
Plage de mesure: 200 à 370 nm
Temps de réponse: 20 à 30 s
Dimensions: 20 x 20 mm
Température de service: -30°C à +85°C
Connectique uniquement compatible avec le système Grove
Référence fabricant Seeedstudio: 101020043 (remplace SEN00700P)

Prix en général de 8 à 12€ suivant fournisseur

Quelques information supplémentaires

UV-A, UV-B , UV-C

Ces trois types de rayonnements UV sont classés en fonction de leur activité biologique et de leur pouvoir de pénétration de la peau. Ils correspondent à trois plages de longueurs d’onde. Plus le rayonnement UV a une longueur d’onde longue, moins il est nocif (il se rapproche de la lumière visible) mais plus il a un pouvoir de pénétration cutanée important. Quand sa longueur d’onde diminue, il possède plus d’énergie, se rapproche des rayons X et donc est plus destructeur.

UV-A (400-315 nm) :
Les UV-A, dont la longueur d’onde est relativement longue, représentent près de 95 % du rayonnement UV qui atteint la surface de la Terre. Ils peuvent pénétrer dans les couches profondes de la peau.

UV-B (315-280 nm) :
Les UV-B, de longueur d’onde moyenne, ont une activité biologique importante, mais ne pénètrent pas au-delà des couches superficielles de la peau, ils sont relativement absorbés par la couche cornée de l’épiderme (mélanine). Une partie des UV-B solaires sont filtrés par l’atmosphère.

UV-C (280-100 nm) :
Les UV-C, de courte longueur d’onde, sont les UV les plus énergétiques ainsi que les plus nocifs (l’énergie croît quand la longueur d’onde décroît), mais ils sont complètement filtrés par la couche d’ozone de l’atmosphère et n’atteignent donc pas théoriquement la surface de la Terre. Toutefois, des lampes UV-C sont utilisées en laboratoire de biologie pour les effets germicides, afin de stériliser des pièces ou des appareils

Exemple d’application des UV

13.5 nm: Lithographie par ultraviolets extrêmes
230-365 nm: suivi de balises sur les produits, code-barres
230-400 nm: détecteurs optiques, instrumentation diverse
240-280 nm: Désinfection, assainissement d’eau et de surfaces (son absorption par ADN atteignit son comble à 260 nm), effaceur d’EPROM
200-400 nm: Science forensique, dépistage de drogues
270-360 nm: Analyse de protéines, séquençage de l’ADN, recherches pharmaceutiques
280-400 nm: Imagerie médicale des cellules
300-320 nm: Luminothérapie
300-365 nm: Séchage de polymères d’encres
300-400 nm: Éclairage à semi-conducteurs
350-370 nm: Piège à insectes (les mouches sont attirées le plus par la longueur 365 nm)

Exemple de programme du constructeur

void setup(){

  Serial.begin(9600);
}

void loop()
{
  int sensorValue;
  long  sum=0;
  for(int i=0;i&lt;1024;i++)
   {
      sensorValue=analogRead(A0);
      sum=sensorValue+sum;
      delay(2);
   }
 sum = sum &gt;&gt; 10;
 Serial.print("La valeur de la tension:");
 Serial.print(sum*4980.0/1023.0);
 Serial.println("mV");
 delay(20);
 Serial.print("\n");

}

void setup(){

Serial.begin(9600);

}

void loop()

{

int sensorValue;

long sum=0;

for(int i=0;i<1024;i++)

{

sensorValue=analogRead(A0);

sum=sensorValue+sum;

delay(2);

}

sum = sum >> 10;

Serial.print("La valeur de la tension:");

Serial.print(sum*4980.0/1023.0);

Serial.println("mV");

delay(20);

Serial.print("\n");

}

Source technique : Seedwiki ,
