Grove OLE42178P : Exemple 86 Visualisation de 4 entrées

***

Visualisation de 4 entrées sur l ‘afficheur OLE42178P

Mise à jour le 19/01/2017

Le but de cet exemple n’est pas d’optimisé le programme mais de montrer le principe de fonctionnement de celui-ci.

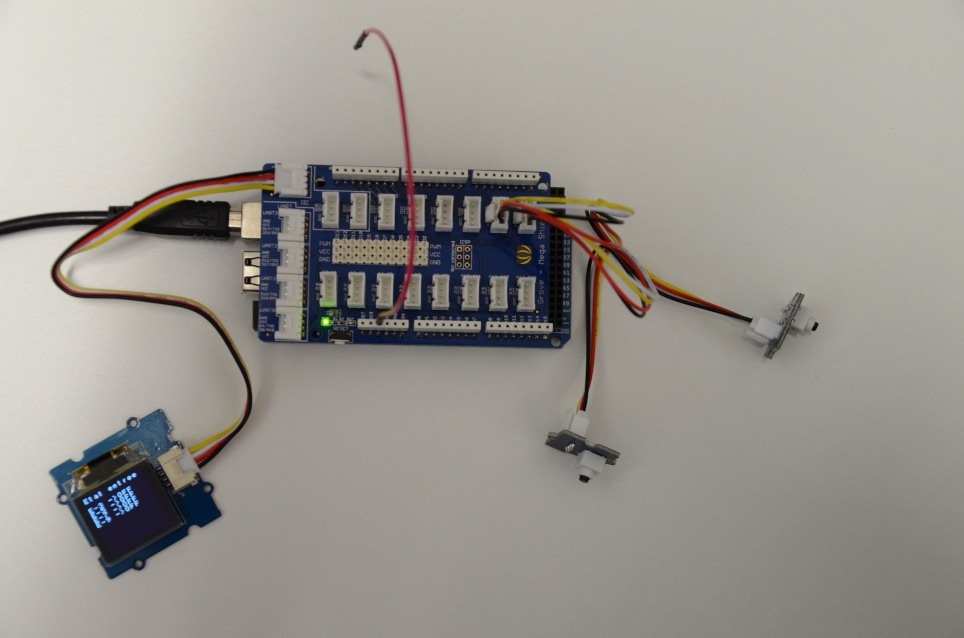

Matériel nécessaire

– 1 Carte Arduino Mega 2560
– 1 Carte Grove Mega Shield
– 1 Afficheur Oled 96×96 OLE42178P
– 1 Bouton poussoir ou un fil shunt

A savoir

– la fonction d’initialisation setup() qui est exécutée une seule fois au démarrage. Cette fonction est utilisée pour initialiser les variables, le sens des broches, les librairies utilisées
– la fonction “boucle sans fin” loop() qui est exécutée en boucle une fois que la fonction setup() a été exécutée une fois.
– Toutes les lignes qui commencent par // sont ignorées par le compilateur et sont appelées des commentaires. Les commentaires sont des lignes de texte incluses dans le programme, de plus elles n’occupent aucun espace mémoire dans le microcontrôleur
– Le code de la fonction est compris entre des accolades qui sont en quelque sorte les “bornes” délimitant la fonction. Les accolades sont un élément majeur de la programmation en langage C. Elles sont utilisées dans plusieurs constructions différentes.

//
//
// ***************************************************
// *   Programme réaliser par RedOhm                 *
// *                                                 *
// *   1- Positionnement d'un texte sur plusieurs    *
// *      lignes                                     *
// *   2- une pause de 3 secondes                    *
// *   3- efface l'ecran                             *
// *   4- Un petite menu pour controler les entrees  *
// *                                                 *
// *                                                 *
// *                                                 *
// *  H.Mazelin                                      *
// ***************************************************



//Cette bibliothèque vous permet de communiquer avec des périphériques  I2C
#include <Wire.h>
//bibliothèque de gestion de l’afficheur SeeedGrayOLED.h
#include <SeeedGrayOLED.h>
// avr/pgmspace.h .Afin de Stocker les données  dans la mémoire
// Flash (mémoire  programme) au  lieu de  la mémoire SRAM
#include <avr/pgmspace.h>

//definition du numéro de la broche pour le boutons poussoirs
//correspondant
const int entree03Pin = 3;
const int entree05Pin = 5;
const int entree07Pin = 7;
const int entree09Pin = 9;

// variable pour la lecture de l'état des boutons poussoirs
int entree03State = 0;
int entree05State = 0;
int entree07State = 0;
int entree09State = 0;


// Un programme Arduino doit impérativement contenir cette fonction .
// Elle ne sera exécuter une seule fois au démarrage du microcontroleur
// Elle sert à configurer globalement les entrées sorties
// etc… ( void setup )

void setup()
{
  Wire.begin();
//initialiser les broches des boutons-poussoirs en entrées
   pinMode(entree03Pin, INPUT);
   pinMode(entree05Pin, INPUT);
   pinMode(entree07Pin, INPUT);
   pinMode(entree09Pin, INPUT);



 //initialiser l'écran OLED SEEED
  SeeedGrayOled.init();
 //Effacer l'écran
  SeeedGrayOled.clearDisplay();
 //Réglage du mode d'affichage en normal
  SeeedGrayOled.setNormalDisplay();
 // Passez en mode vertical pour l'affichage du texte
  SeeedGrayOled.setVerticalMode();


  {
 //Réglez le niveau Niveaux de gris. Ne importe quel nombre entre 0-15.
  SeeedGrayOled.setGrayLevel(15);

  //position du curseur pour régler ligne 1, colonne 0
  SeeedGrayOled.setTextXY(1,0);
  // Afficher RedOhm
  SeeedGrayOled.putString("RedOhm");

  //position du curseur pour régler ligne 2, colonne 3
  SeeedGrayOled.setTextXY(2,3);
  // Afficher Bonjour
  SeeedGrayOled.putString("bonjour");

  //position du curseur pour régler ligne 5, colonne 3
  SeeedGrayOled.setTextXY(5,0);
  // Afficher Exercice
  SeeedGrayOled.putString("Exercice");

  //position du curseur pour régler ligne 6, colonne 5
  SeeedGrayOled.setTextXY(7,5);
  // Afficher N 86
  SeeedGrayOled.putString("N 86");



  // pause de 3 secondes
  delay (3000);
  //initialiser l'écran OLED SEEED
  SeeedGrayOled.init();
  //Effacer l'écran
  SeeedGrayOled.clearDisplay();



  }
}

// Le programme principal s’exécute par une boucle infinie appelée Loop ()
void loop()
{

   //position du curseur pour régler ligne 0, colonne 0
  SeeedGrayOled.setTextXY(0,0);
  // Etat entrées
  SeeedGrayOled.putString("Etat entree");


  // lire l'état de la valeur du bouton poussoir
  entree03State = digitalRead(entree03Pin);
  //vérifie si le bouton est appuyé
   if (entree03State == HIGH) {

  //position du curseur pour régler ligne 2, colonne 0
  SeeedGrayOled.setTextXY(2,0);
  // Afficher E-3 ->ON
  SeeedGrayOled.putString("E-3 ->ON ");

  }
  else {
  //position du curseur pour régler ligne 2, colonne 0
  SeeedGrayOled.setTextXY(2,0);
  // Afficher E-3 ->OFF
  SeeedGrayOled.putString("E-3 ->OFF");
  }

 // lire l'état de la valeur du bouton poussoir
 entree05State = digitalRead(entree05Pin);
 ////vérifie si le bouton est appuyé
   if (entree05State == HIGH) {

  //position du curseur pour régler ligne 3, colonne 0
  SeeedGrayOled.setTextXY(3,0);
  // Afficher E-5 ->ON
  SeeedGrayOled.putString("E-5 ->ON ");

  }
  else {

  //position du curseur pour régler ligne 3, colonne 0
  SeeedGrayOled.setTextXY(3,0);
  // Afficher E-5 ->OFF
  SeeedGrayOled.putString("E-5 ->OFF");
}


 // lire l'état de la valeur du bouton poussoir
 entree07State = digitalRead(entree07Pin);
 //vérifie si le bouton est appuyé
   if (entree07State == HIGH) {

  //position du curseur pour régler ligne 4, colonne 0
  SeeedGrayOled.setTextXY(4,0);
  // Afficher E-7 ->ON
  SeeedGrayOled.putString("E-7 ->ON ");

  }
  else {

  //position du curseur pour régler ligne 4, colonne 0
  SeeedGrayOled.setTextXY(4,0);
  // Afficher E-7 ->OFF
  SeeedGrayOled.putString("E-7 ->OFF");
}


 // lire l'état de la valeur du bouton poussoir
 entree09State = digitalRead(entree09Pin);
 //vérifie si le bouton est appuyé
   if (entree09State == HIGH) {

  //position du curseur pour régler ligne 5, colonne 0
  SeeedGrayOled.setTextXY(5,0);
  // Afficher E-9 ->ON
  SeeedGrayOled.putString("E-9 ->ON ");

  }
  else {

  //position du curseur pour régler ligne 5, colonne 0
  SeeedGrayOled.setTextXY(5,0);
  // Afficher E-9 ->OFF
  SeeedGrayOled.putString("E-9 ->OFF");
}


}
