Impression 3D : De la tête de Sentinel Version 1.00

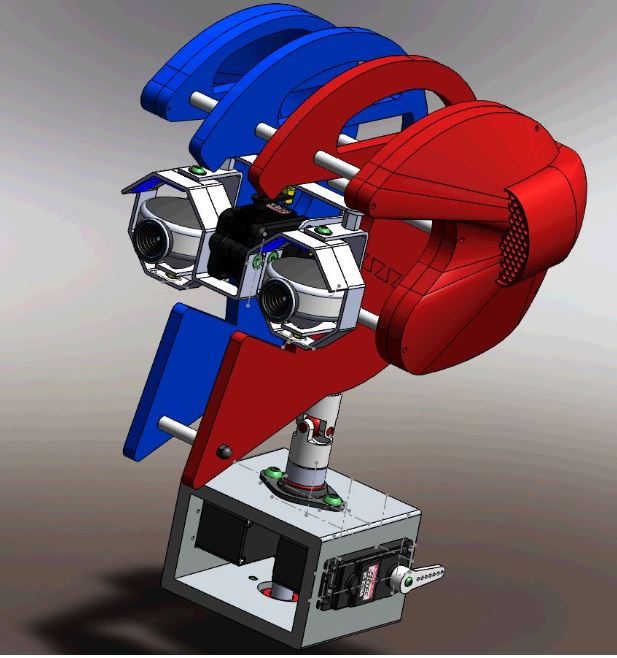

Dossier technique pour la réalisation de la Tête du robot Sentinel en impression 3D

Mise à jour le 26/01/2016
Version 1.00 ( la version détermine le type imprimante le mieux adapté  )

Version 1.00 : Replicator 2
Version 2.00 : Autre

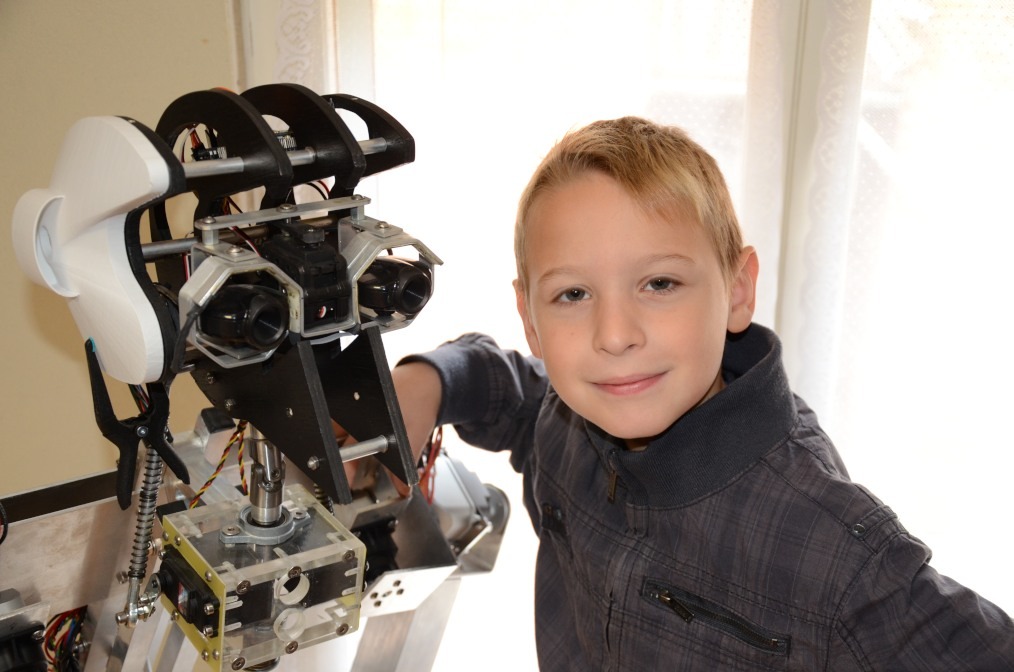

REDOHM-JOUE MODELE 27-10-2014 -0040_01

Vous avez sur cette page les principaux paramètres entre autre, la vitesse ,la température , la qualité d’impression ainsi que le poids de la matière et le temps pour réaliser votre pièce .L’ensemble de ces paramètres est applicable pour l’imprimante Replicator 2 (il suffira d’adapter ces paramètres pour un autre type d’imprimante 3D )  .

Pour ses impressions nous avons utilisé du fil PLA 1.75 de chez  Verbatim. Voir La liste  pour les imprimantes compatibles . Voici le lien -> Verbatim imprimante

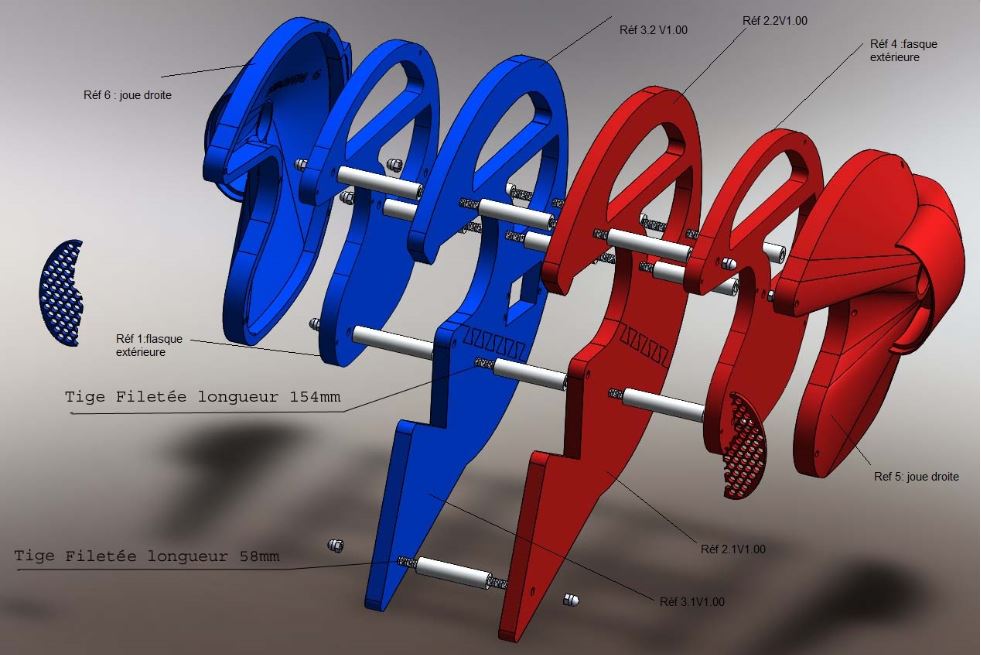

Récapitulatif des pièces à imprimer
  • Référence 1: Flasque droite extérieure ( quantité 1 )
  • Référence 2.1: Flasque inférieure droite version 1.00 ( quantité 1 )
  • Référence 2.2 : Flasque supérieure droite version 1.00 ( quantité 1 )
  • Référence 3.1: Flasque inférieure  gauche version 1.00 ( quantité 1 )
  • Référence 3.2 : Flasque supérieure  gauche version 1.00 ( quantité 1 )
  • Référence 4 : flasque gauche extérieure ( quantité 1 )
  • Référence 5 : joue gauche ( quantité 1 )
  • Référence 6 : joue droite ( quantité 1 )
  • Référence 20 : les yeux ( quantité 2 )
  • Référence 21 : rotation des yeux  ( quantité 2 )
  • Référence 22 : bielle de liaison
  • Référence 23 : cils avec Led factice ( quantité 1 )
  • Référence 24 : cils sans Led factice ( quantité 1 )
  • Référence 25 : entretoise de 35mm
  • Référence 26 : entretoise de 40mm
  • Référence 27 : entretoise de 15mm  fichier en attente
  • Référence 28 : entretoise de 107mm ( pour les entretoises à rotule )
  • Référence 30 : cage servomoteur droit
  • Référence 31 : cage servomoteur gauche
  • Référence 35 : caméra Hercule factice pour les besoins du montage ( quantité 2 )
  • Référence 37 : base de la tête  ( quantité 1 )
  • Référence 38 : cou du haut , couleur par défaut gris  ( quantité 1 )
  • Référence 50 : plaque support pour carte électronique dans la boite crânienne  en attente
  • Référence 60 : calotte crânienne Version 1.10

Récapitulatif des pièces à acheter

  • Pièce 100 : palier avec roulement  ( quantité 2 )
    Unité de roulement à bride Igus EFOM-12
    Fab : Igus Référence EFOM-12
    disponible par exemple chez RS composant code commande : 311-2724
    lien pour RS composant
  • Pièce 101: cardan Fab :HUGO Reference 103.13.3232  ( quantité 1 )
    disponible par exemple chez RS composant code commande : 689-035
    lien pour RS composant
  • Pièce 120 : Vis à 6 pan creux M5*16mm ou équivalent ( quantité 4 )
  • Pièce 121 : Vis à 6 pan creux M5*20mm ou équivalent ( quantité 1 )

Récapitulatif des servomoteurs à acheter

  • Servomoteur Hitec HS422 ( mouvement des yeux )
    Alimentation: 4,8 à 6 Vcc / Course: 2 x 45° / Couple: 4,7 kg.cm / Vitesse: 0,16 s/60° / Dimensions: 41 x 20 x 36 mm / Poids: 46 gr .( quantité 2 )

  • Servomoteur Hitec HS755MG . ( mouvement de la tête )
    Ce servomoteur à roulement à billes se caractérise par un couple très élevé.Alimentation: 4,8 à 6 Vcc / Course: 2 x 40° / Couple: 11 kg.cm / Vitesse: 0,28 s/60° /Dimensions: 59 x 29 x 50 mm / Poids: 110 gr .  ( quantité 2 )

 Ensemble des fichiers à télécharger



Réf. 1 Flasque droite extérieure

 015- REPLICATOR REDOHM FINI PIECE 1

Réf. 1 Flasque droite intérieure
Information sur Replicator 2
Temps de réalisation :
Matière :   …………PLA noir
– Définition : Haute
Température : 216°C

Téléchargement ci-dessous

Réf. 2.1 Flasque inférieure droite version 1.00

 015- REPLICATOR REDOHM FINI PIECE 2.1_01

Réf. 2.1 Flasque inférieure droite version 1.00
Information sur Replicator 2
Temps de réalisation : 9h24
Matière : 69.44 g  PLA noir
– Définition : Haute
Température : 216°C

 REDOHM SENTINEL M0040_01

Montage des deux flasques 2.1+2.2 voila le résultat

 Téléchargement ci-dessous





Réf. 2.2 Flasque supérieure droite version 1.00

015- REPLICATOR REDOHM FINI PIECE 2.2

Réf. 2.2 Flasque supérieure droite version 1.00
Information sur Replicator 2
Temps de réalisation : 5h18
Matière : 76.89 g ( 0.170 Ib )  PLA noir
– Définition : 0.15mm
Température : 216°C

 REDOHM SENTINEL M0040_01

Montage des deux flasques 2.1+2.2 voila le résultat

 Téléchargement ci-dessous




 Réf 3.1 Flasque inferieure  gauche version 1.00

 015- REPLICATOR REDOHM FINI PIECE 3.1

Réf 3.1 Flasque inferieure  gauche version 1.00
Information sur Replicator 2
Temps de réalisation : 8h28
Matière
: 62.13 g ( 0.137 Ib )  PLA noir
– Définition
: Haute
Température
: 216°C

 REDOHM SENTINEL PIECE 3.1+3.2 M0040_01_01

Montage des deux flasques 3.1+3.2 voila le résultat

 Téléchargement ci-dessous




 Réf 3.2 Flasque supérieure  gauche version 1.00

 015- REPLICATOR REDOHM FINI PIECE 3.2_01

Réf 3.2 Flasque supérieure  gauche version 1.00
Information sur Replicator 2
Temps de réalisation :
Matière
: …………………. PLA noir
– Définition
: Haute
Température
: 216°C

 REDOHM SENTINEL PIECE 3.1+3.2 M0040_01_01

Montage des deux flasques 3.1+3.2 voila le résultat

 Téléchargement ci-dessous




 Réf 4 flasque gauche extérieure

015- REPLICATOR REDOHM PIECE_01

Réf 4 flasque extérieure
Information sur Replicator 2
Temps de réalisation :
Matière
: …………………. PLA noir
– Définition
: Haute
Température
: 216°C

 Téléchargement ci-dessous


Réf 5 joue gauche

 RedOhm reference 5 joue gauche vig

Réf 6 joue gauche
Information sur Replicator 2
Temps de réalisation : 16h20mm
Matière
: 114.52g (0.252 lb) PLA noir
– Définition
: Haute
Température
: 216°C







 Téléchargement ci-dessous


Réf 6 joue droite

015- REPLICATOR REDOHM FINI PIECE 6_01



Réf 6 joue droite
Information sur Replicator 2
Temps de réalisation : 16h20mm
Matière
: 114.52g (0.252 lb) PLA noir
– Définition
: Haute
Température
: 216°C



 Téléchargement ci-dessous


 Réf 20 Les yeux

 015- REPLICATOR REDOHM LES YEUX PIECE 20_01

Réf 20 Les yeux
Information sur Replicator 2
Temps de réalisation : 1h23mm
– Matière
: 19.63g (0.043Ib ) PLA noir
– Définition
: Haute
– Température
: 210°C



021- REPLICATOR REDOHM LES YEUX PIECE 20

 Téléchargement ci-dessous




 Réf 21 Rotation des yeux

015- REPLICATOR REDOHM ROTATION PIECE 21_01



Réf 21 Rotation des yeux
Information sur Replicator 2
Temps de réalisation : 0h29mm
– Matière
: 6.76g ( 0.015 lb) PLA noir
– Définition
: Haute
– Température
: 216°C



 Téléchargement ci-dessous


[——————————————-]

SENTINEL BIELLE DE LIAISON

Réf 22 : Bielle de liaison

 Réf 22 Bielle de liaison
Dernière information du 25/01/2015
Information sur Replicator 2
Temps de réalisation :
– Matière : ………………. PLA noir
– Définition
: Haute
– Température
: 216°C
Téléchargement ci-dessous

[——————————————-]

REDOHM SENTINEL CILS AVEC LED

Réf 23 : Cils avec Led factice

Réf 23 Cils avec Led factice
Information sur Replicator 2
Temps de réalisation : 2h11mm
– Matière :  16.53g (0.036 Ib )PLA noir
– Définition
: 0.20
– Température
: 216°C
Téléchargement ci-dessous

[——————————————-]

002 - RedOhm sans les led 001 - RedOhm sans les ledRéf 24 Cils sans Led factice
Information sur Replicator 2
Temps de réalisation : 1h10mm
– Matière : 14.02g (0.031 Ib ) PLA noir
– Définition
: 0.20
– Température
: 216°C
Téléchargement ci-dessous

[——————————————-]

Entretoise de 35mm RedOhm

Réf 25 : Entretoise 35mm

Réf 25 Entretoise 35mm
Information sur Replicator 2
Temps de réalisation : ………
– Matière :  PLA noir
– Définition
: Haute
– Température
: 230°C
Téléchargement ci-dessous


[——————————————-]

001- REDOHM ENTRETOISE 40mmRéf 26 Entretoise 40mm
Information sur Replicator 2
Temps de réalisation : ………
– Matière :  PLA gris ou noir
– Définition
: 0.15mm
– Température
: 216°C
Téléchargement ci-dessous

[——————————————-]

Réf 27 Entretoise 15mm
Information sur Replicator 2
Temps de réalisation : ………
– Matière :  PLA gris ou noir
– Définition
: 0.15mm
– Température
: 216°C
Téléchargement ci-dessous

[——————————————-]

Entretoise 107mm

Réf 28 : Entretoise de 107mm

Réf 28 Entretoise 107mm
Information sur Replicator 2
Temps de réalisation : ………
– Matière :  PLA alu
– Définition
: Haute
– Température
: 216°C
Téléchargement ci-dessous

[——————————————-]

CAGE SERVO DROIT

Réf 30 : cage servo droit

Réf 30 Cage servomoteur droit
Information sur Replicator 2
Temps de réalisation : 0h46mm
– Matière :  13.46g (0.030Ib)PLA noir
– Définition
: Haute
– Température
: 216°C
Téléchargement ci-dessous

[——————————————-]

CAGE SERVO GAUCHE

Réf 31 : cage servo gauche

Réf 31 Cage servomoteur gauche
Information sur Replicator 2
Temps de réalisation : 1h14mm
– Matière :  14.52g (0.032Ib)PLA noir
– Définition
: Haute
– Température
: 216°C
Téléchargement ci-dessous


[——————————————-]

004 - RedOhm camera

005 - RedOhm camera

Réf 35 Camera Hercule factice
Information sur Replicator 2
Temps de réalisation : 1h44mm
– Matière :  30.15g (0.066Ib) PLA noir
– Définition
: 0.20
– Température
: 216°C

Téléchargement ci-dessous

[——————————————-]

001-JONCTION TETE COU RedOhm002-JONCTION TETE COU RedOhmRéf 37 Base de la tète
Information sur Replicator 2
Temps de réalisation :
– Matière :   PLA noir
– Définition
: 0.20mm
– Température
: 216°C
Téléchargement ci-dessous

[——————————————-]

001 - RedOhm cou du haut

002 - RedOhm cou du hautRéf 38 Cou du haut
Information sur Replicator 2
Temps de réalisation :
– Matière :   PLA noir
– Définition
: 0.15mm
– Température
: 216°C
Téléchargement ci-dessous

[——————————————-]

Réf 50 plaque support pour carte électronique dans la boite crânienne
Information sur Replicator 2
Temps de réalisation :
– Matière :   PLA gris
– Définition
: Haute
– Température
: 216°C
Téléchargement ci-dessous

[——————————————-]

003 - RedOhm calotte003- Sentinel RedOhm Calotte V1Réf 60 calotte crânienne Version 1.10
Information sur Replicator 2
Temps de réalisation : 15h
– Matière :   PLA jaune
– Définition
: Haute
– Température
: 216°C
Téléchargement ci-dessous

[——————————————-]

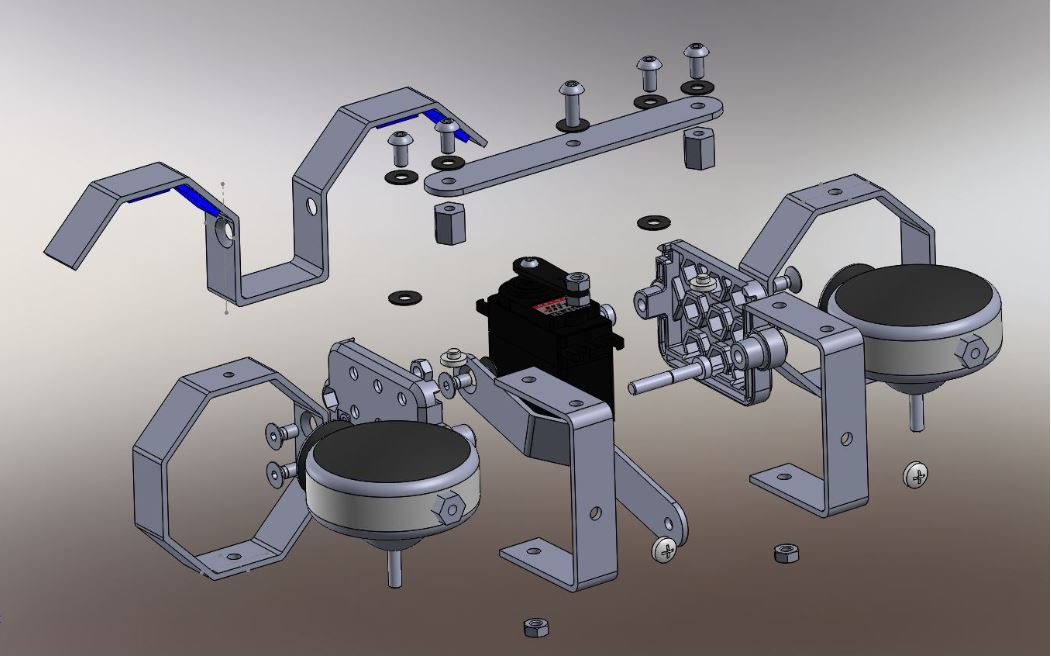

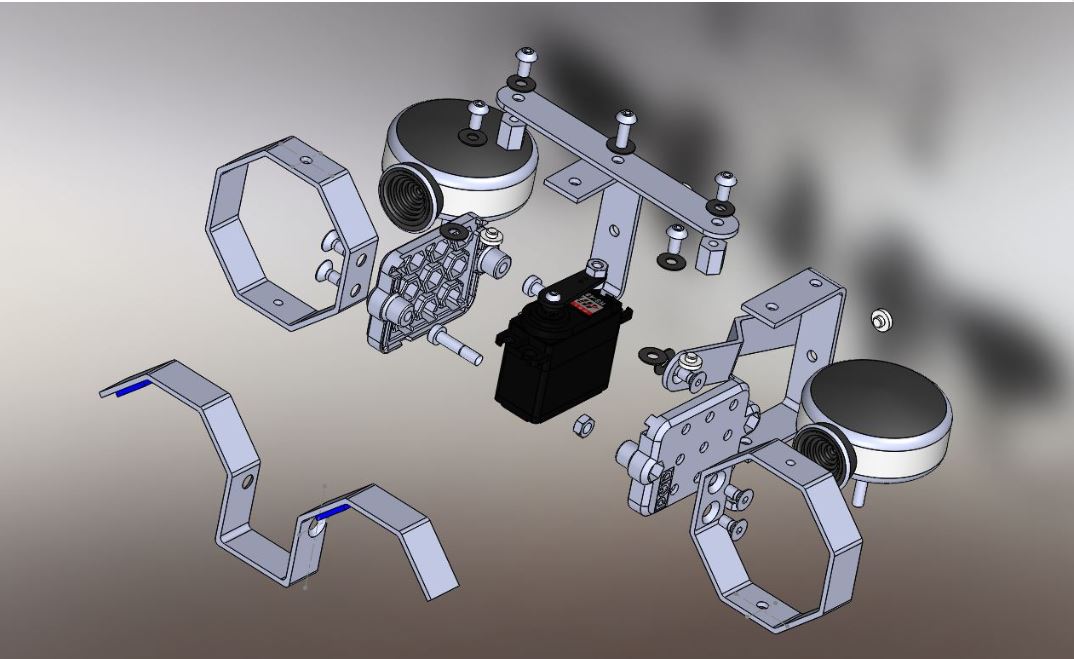

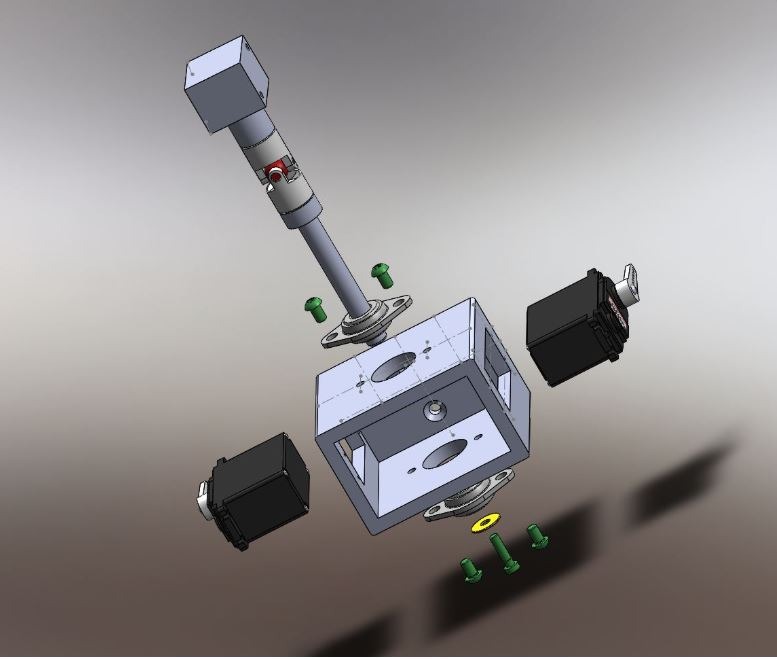

Assistance au montage de la tête



Ensemble des photos de montage de la tête
