Grove : Capteur de gestes Grove 101020083

***

Mise à jour le 30/03/2016

Capteur de gestes Grove 101020083 REDOHM - 15

Ce module « Grove » intègre un capteur spécialisé de type PAJ7620U2, lequel est capable de reconnaître jusqu’à 9 mouvements de la main : vers le haut, vers le bas, vers la droite, vers la gauche, etc… (sur une distance entre 5 à 15 cm).

Information technique

Interface: compatible Grove
Alimentation: 5 Vcc
Distance de détection: 5 à 15 mm
Température de service: -40°C à 85°C
Lumière ambiance max: < 100k Lux
Deux modes de fonctionnement:
– mode normal: 60°/s à 600°/s
– mode jeu: 60°/s à 1200°/s
Dimensions: 20 x 20 mm
Poids: 8g
Protocole: I2C
Référence Seeedstudio: 101020083

Voir la vidéo de présentation du produit -> affichage

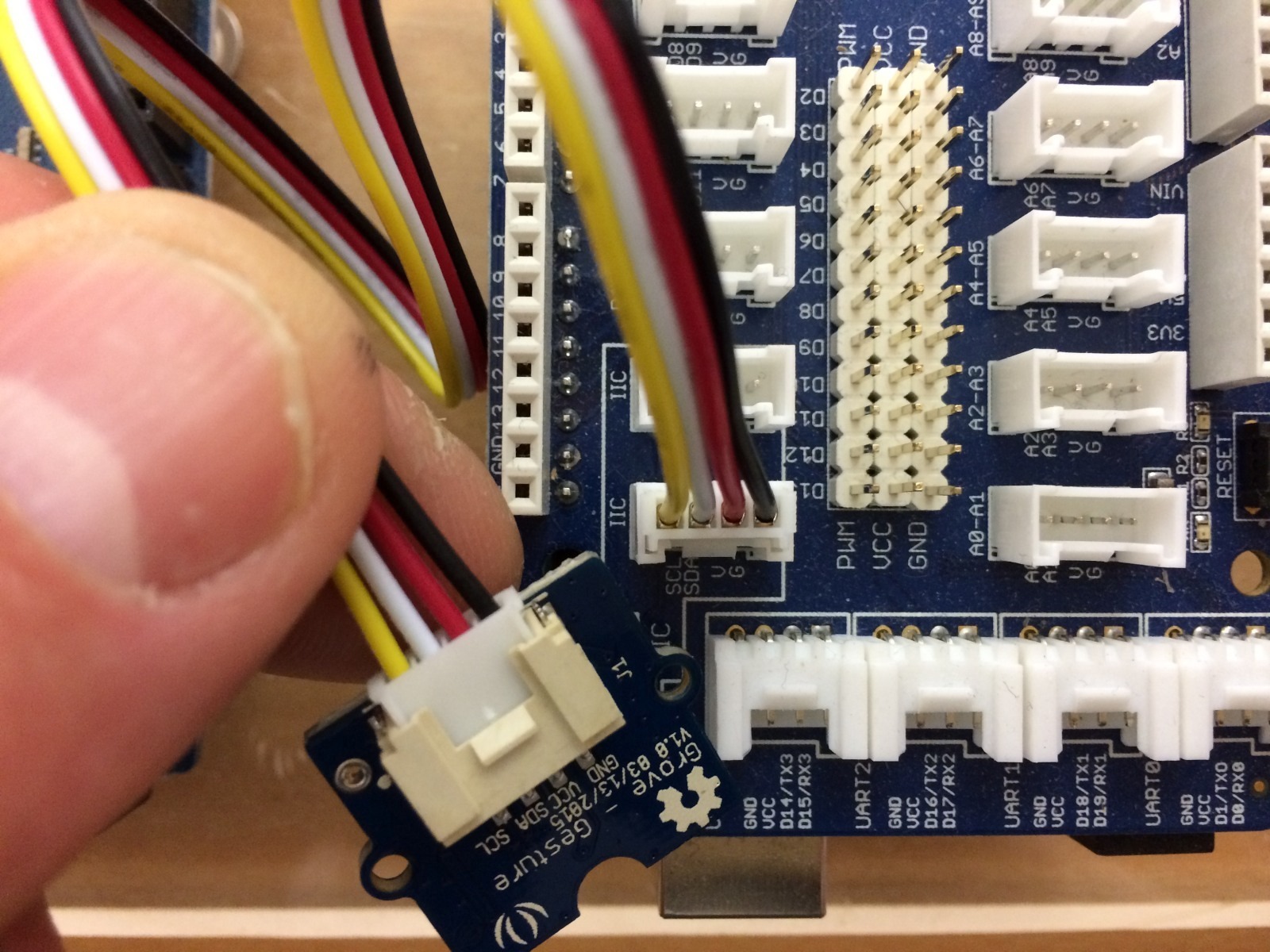

Raccordement de la carte de détection de geste référence 101020083 sur la carte interface Mega Shield. »attention à bien se connecter sur un bus I2C«

RedOhm raccordement du capteur

Une bibliothèque est disponible pour vous aider à commencer à utiliser rapidement le capteur avec Arduino,

  1. Télécharger la bibliothèque se trouvant en  fichier zip à partir du github Gesture_PAJ7620
  2. Décompressez le fichier téléchargé dans le répertoire Arduino  … / Arduino / bibliothèques.
  3. Renommez le dossier « Gesture » dézippé (ou: « Gesture_PAJ7620 »)
  4. Démarrez l’IDE Arduino (ou redémarrer si elle est ouverte).

Dans le programme des le départ , Initialiser le PAJ7620 du capteur de mouvement
Exemple :

Ce code d’initialisation doit être ajoutée à chaque programme utilisant ce matériel

Lecture des données du registre du PAJ7620 sur le port I2C

Exemple de programme : Lorsque vous vous déplacez la main , le voyant rouge sera allumé, sinon la LED rouge sera éteinte.



Traduction du document : http://www.seeedstudio.com/wiki/Grove_-_Gesture_v1.0

Table de définition des différents gestes

 Geste   Register Data  Adresse
registre
  Si oui Si non
 En haut « Up » data==GES_UP_FLAG  0x43  Geste  détecté  Geste non détecté
 Vers le bas « Down » data==GES_DOWN_FLAG  0x43  Geste  détecté   Geste non détecté
 Vers la gauche « Left » data==GES_LEFT_FLAG  0x43  Geste  détecté   Geste non détecté
 Vers la droite  « Right » data==GES_RIGHT_FLAG  0x43  Geste  détecté   Geste non détecté
 Vers l’avant « Forward » data==GES_FORWARD_FLAG  0x43   Geste  détecté   Geste non détecté
 Vers l’arriere « Backward » data==GES_BACKWARD_FLAG  0x43  Geste  détecté   Geste non détecté
 Dans le sens horaire »Clockwise » data==GES_CLOCKWISE_FLAG   0x43  Geste  détecté   Geste non détecté
 Dans le sens anti-horaire « Count Clockwise » data==GES_COUNT_CLOCKWISE_FLAG    0x43 Geste  détecté   Geste non détecté
 « Wave » data==GES_WAVE_FLAG    0x43 Geste  détecté   Geste non détecté
