Actionneur – Fil à mémoire de forme

***

Mise à jour le 19/06/2018

Définition alliage à mémoire de forme



Un alliage à mémoire de forme (AMF) est un alliage possédant plusieurs propriétés inédites parmi les matériaux métalliques : la capacité de garder en mémoire une forme initiale et d’y retourner même après une déformation, la possibilité d’alterner entre deux formes préalablement mémorisées lorsque sa température varie autour d’une température critique, et un comportement superélastique permettant des allongements sans déformation permanente supérieurs à ceux des autres métaux. Parmi les principaux alliages à mémoire de forme, on retrouve toute une variété d’alliages de nickel et de titane comme constituants principaux, en proportions presque égales. Bien que « nitinol » ne soit en fait que le nom de l’un de ces « alliages quasi-équiatomiques nickel-titane », cette appellation est devenue couramment utilisée dans la littérature pour désigner l’ensemble de ces alliages, qui ont des propriétés fort semblables. Afin d’alléger le texte, il en sera fait ici le même usage. Dans une moindre mesure, le laiton et certains alliages cuivre-aluminium possèdent également des propriétés de mémoire de forme.

Présentation du fil Flexinol



A température ambiante, un fil FLEXINOL peut être étiré facilement sans grand effort. Cependant, le fait de le porter à une température supérieure à sa température de transition modifie sa structure ce qui a pour effet de le faire revenir de lui-même à sa taille initiale en fournissant une force considérable.

Propriétés physiques :

   – Taux de rétreint en longueur : 3 à 5 % (indépendant du diamètre du fil)
   – Nombre de manœuvres : >1million de cycle (si utilisés conformément aux instructions).
   – Temps de rétreint très court : aussi vite qu’il chauffe !
   – Temps de relaxation (retour à la longueur initiale) : dépend de la T° ambiante.
   – Assistance possible par un moyen externe (ressort , etc.).

Le fil FLEXINOL est disponible en deux T° de transition : 70 °C et 90 °C.

Plus la T° est élevée, plus il faut de puissance pour le chauffer mais plus le temps de relaxation sera court.

Nombre de cycles possibles par minute :

– fil “70 °C” :      9 à 40.
– fil “90 °C” :    13 à 65.





Référence Température en degrés  Force en gr Temps de réaction en seconde Courant de contraction / s Résistance en Ohms/m Diamètre en mm
5765 90 36 0.3 85mA 500 0.05
5722 70 321  2 415mA 55 0.15





Utilisation du produit



Dans les montages ou nous utilisons le fil Flexinol, un contrôle du courant est essentiel pour obtenir des résultats satisfaisants. S’il y a trop de courant, le fil ne parviendra pas à se contracter à l’inverse un excès de courant et le fil  surchauffera, et dans ce cas il peut perdre ses propriétés de mémoire de forme. On s’aperçoit  que les variations de courant auront une incidence sur le temps de chauffage et de refroidissement. Il est important avant de faire quoique ce soit, au  niveau du montage, de bien intégrer les paramètres électriques du fil utilisé, voir le tableau ci-dessous.

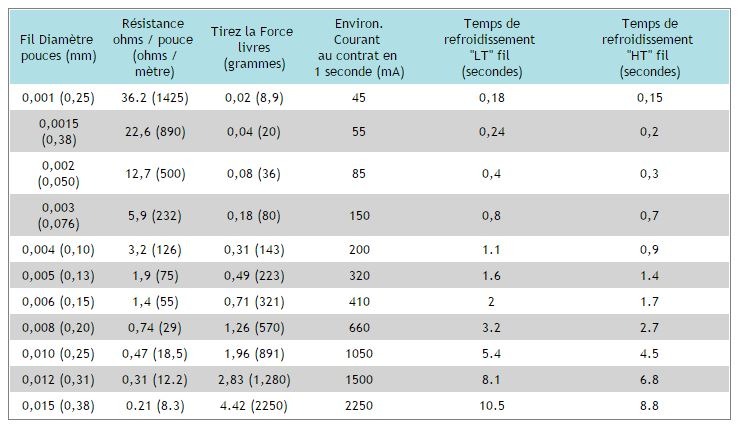

tableau-fil-a-memoire-de-forme

Flexinol tableau de paramètres



***

Quelques vidéos

Anecdote :

le saviez-vous ,flexinol a été utilisé pour faire fonctionner un capteur de poussière installé sur le Rover Sojourner qui a atterri sur Mars dans le cadre de la mission mars Pathfinder le 4 juillet 1997.

Référence à :

Référence technique : robotics.hobbizine.com/
Information sur les alliage à mémoire de forme : Wikipédia
