Zortrax M200 – Capot

***





Mise à jour le 16/05/2017.Grâce a ce capot pour l’imprimante Zortrax M200 , il est beaucoup plus facile d’imprimer des matières comme l’ABS qui ont tendance à subir le choc thermique entre la température environnante et la chaleur du plateau , de plus il saura  maintenir la  température intérieure de votre imprimante 3D. Il protégera vos impressions des aléas extérieurs comme par exemple  les courants d’air, poussières ect..



Capot pour Zortrax M200 - RedOhm

Capot pour Zortrax M200 – RedOhm

Sommaire :

  • Présentation
  • Vue éclatée du capot pour la Zortrax M200
  • Différentes vue du capotage de l’imprimante  Zortrax M200 en 3D
  • Différentes vue pour le montage du capot
  • Impression avec du filament PLA standard
    • Caractéristique des pièces du capot Zortrax M200 pour du PLA standard
    • Positionnement conseillé des différentes pièces pour du PLA standard
  • Impression avec du filament PLA Arianeplast
    • Caractéristique des pièces du capot Zortrax M200 pour du PLA Arianplast
    • Positionnement conseillé des différentes pièces pour du PLA type Arianeplast
  • Impression des accessoires pour le capot de la Zortrax M200
  • Les fichiers STL pour l’impression du capot pour l’imprimante Zortrax M200

    • Pièces dessous  capot Zortrax M200
    • Pièces dessus  capot
    • Pièces capot Zortrax M200 accessoires
  • Dossier pour le plexiglas
    • Information technique et approvisionnement
    • Plan de découpe pour le plexiglas













separateur-redohm-001

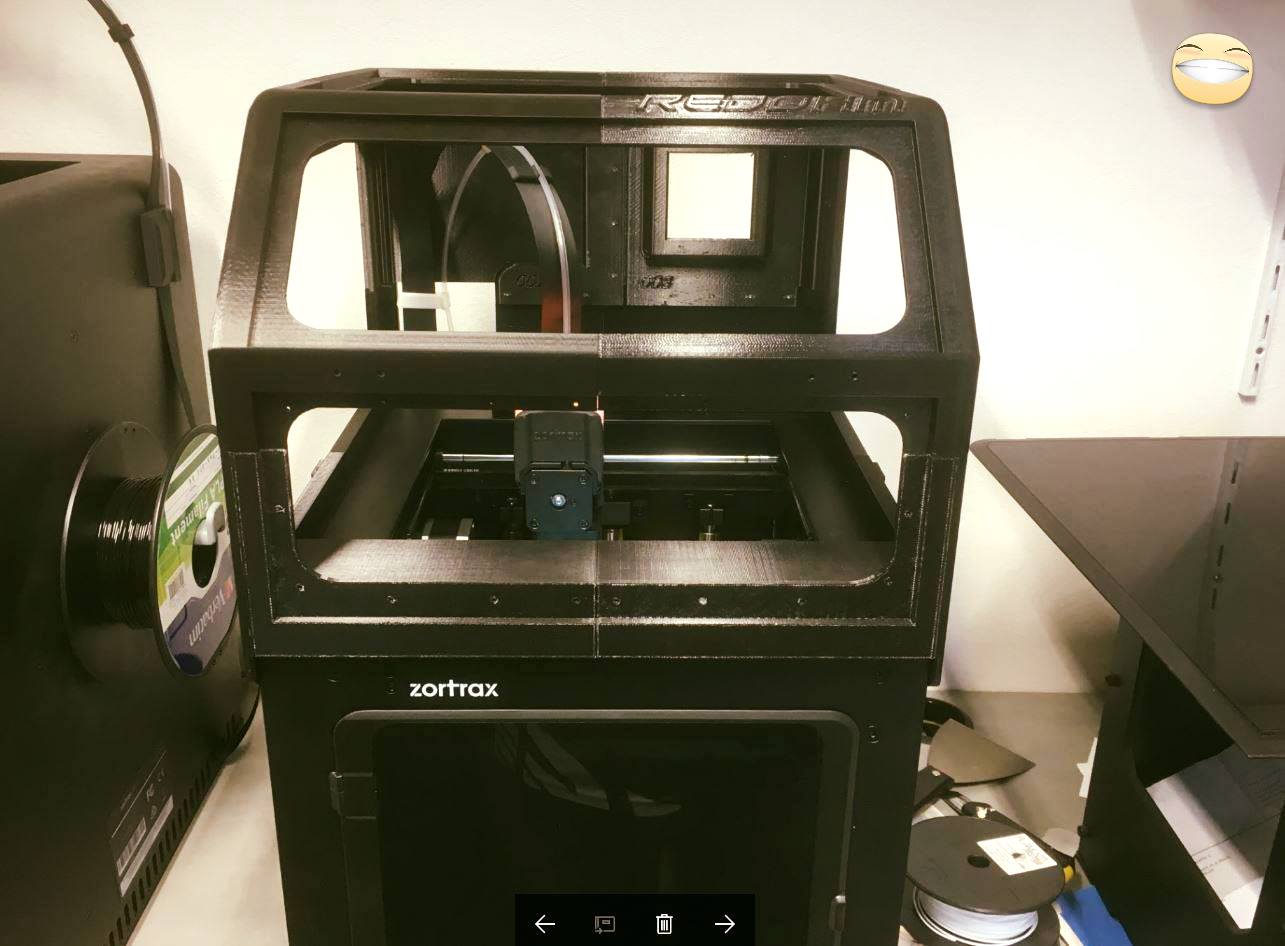

Présentation du capot pour Zortrax M200

Grâce a ce capot , il est beaucoup plus facile d’imprimer des matières comme l’ABS qui ont tendance à subir le choc thermique entre la température environnante et la chaleur du plateau , de plus il saura  maintenir la  température intérieure de votre imprimante 3D. Il protégera vos impressions des aléas extérieurs comme par exemple  les courants d’air, poussières ect..

Sécurité :
Dans un contexte public comme les fablab  par exemple, ce capot permet une utilisation sécurisée et sans risque et de plus atténuera les éventuelles nuisances sonores .

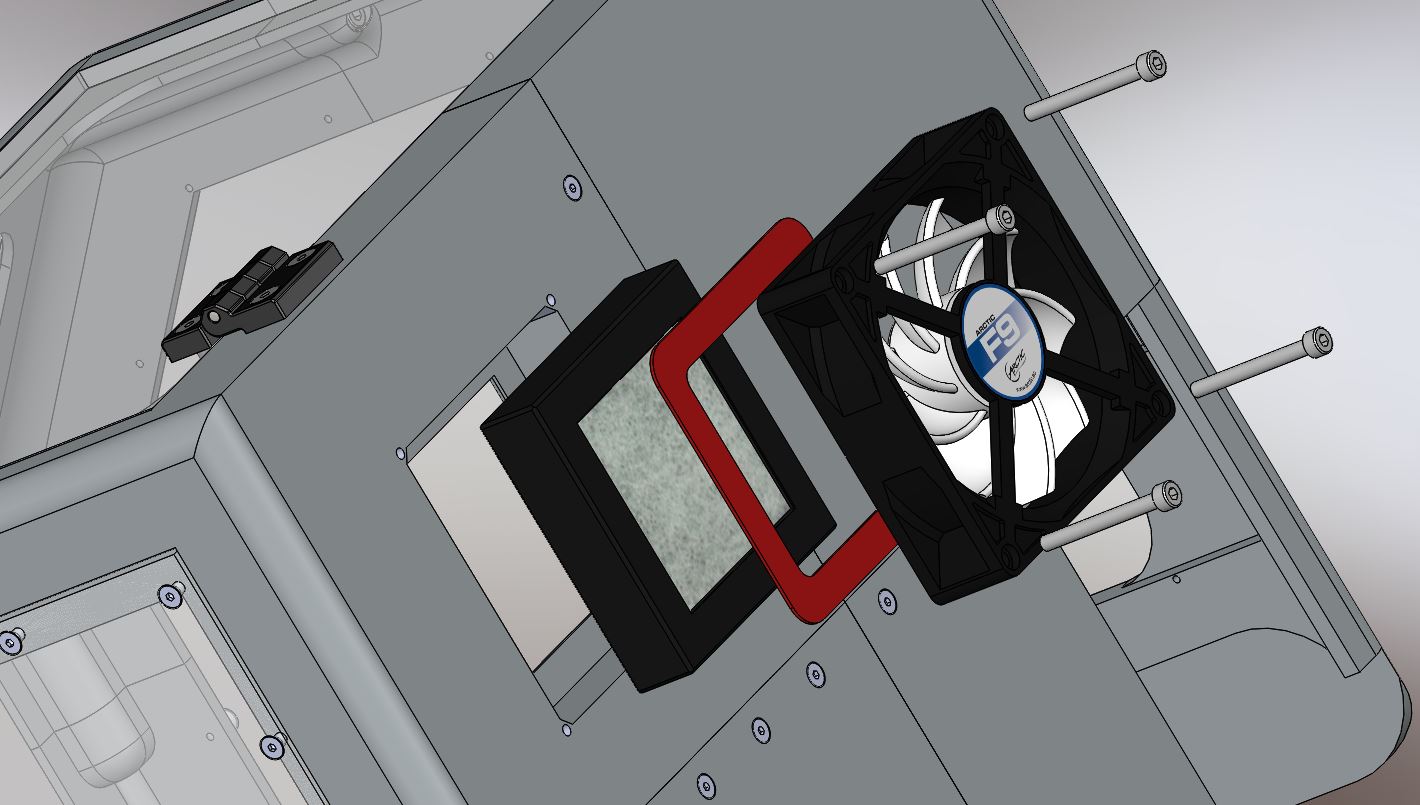

Le capot est muni
filtre contre les micro-particules.



A savoir sur les risques des micro-particule

Les chercheurs ont testé deux matériaux d’impression 3D différentes, l’ABS (acrylonitrile butadiene styrene) et le PLA (polylactic acid), pour voir combien de particules fines sont émises à chaque réalisation. Ils ont constaté que l’ABS émet 10 fois plus de particules que le PLA. L’étude met en garde contre les imprimantes d’entrée de gamme qui impriment à la fois en ABS et PLA. Elle prend l’exemple de la xxx xxxxx qui coûte 800 euros et de ses instructions liées à la sécurité. « Le PLA est un matériau sûr et non toxique, il n’y a pas de risques connus sur la santé lorsqu’il est utilisé dans les imprimantes 3D », peut-on lire sur la notice et d’ajouter « lors de l’impression avec l’ABS, il y a une odeur de plastique brûlé. C’est tout à fait normal, mais il peut aussi causer des maux de têtes, une irritation des voies respiratoires et des yeux pour les personnes sensibles ». Brent Stephens indique que plusieurs études ont montré que les fumées d’ABS étaient toxiques sur les souris et les rats.

Articles qui traite sur le sujet :
⇒ le monde informatique
⇒ Prévention du risque chimique Cnrs
Sciences et avenir : L’impression 3D est elle dangereuse pour la santé



Retour au sommaire





separateur-redohm-001

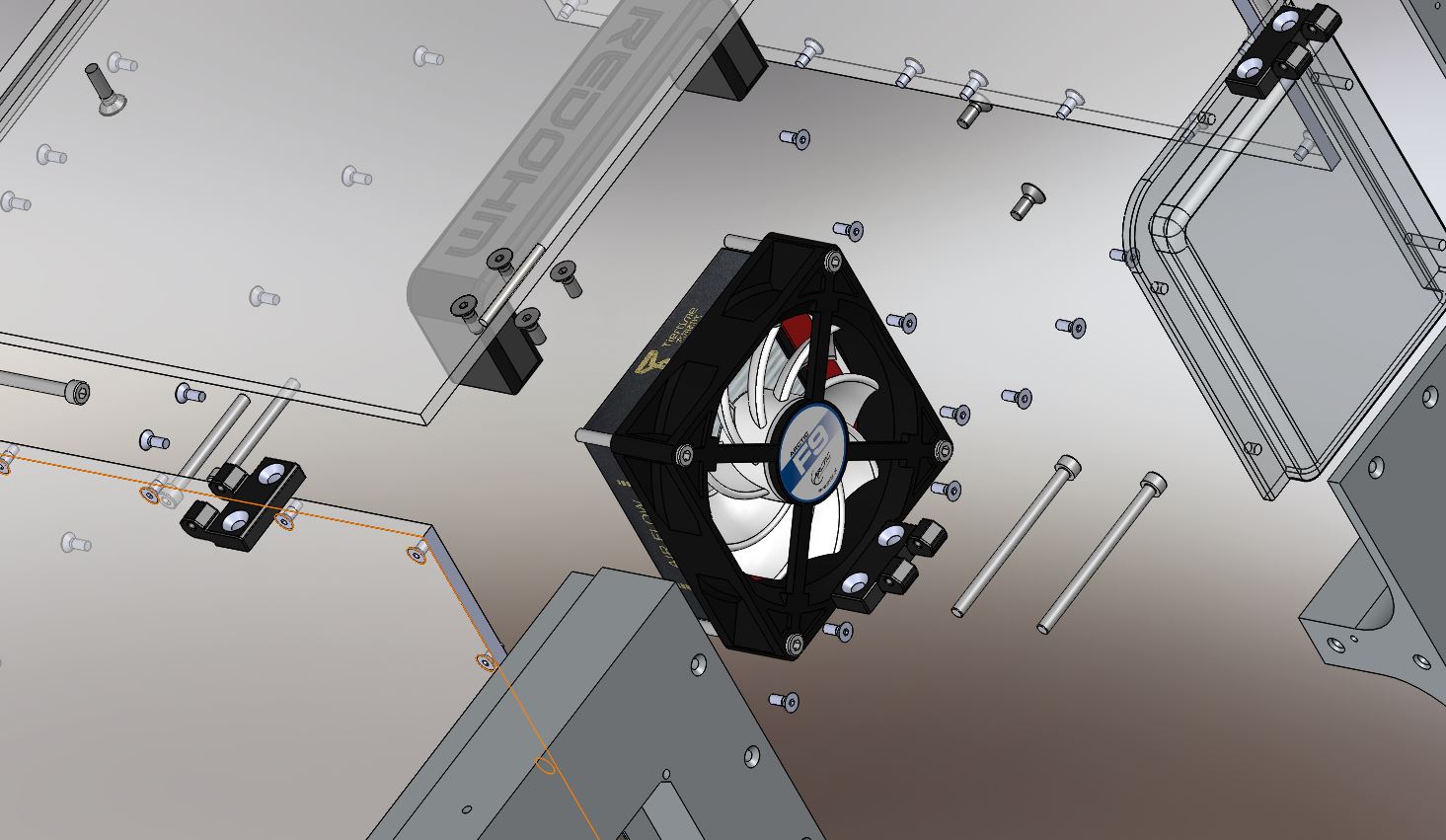

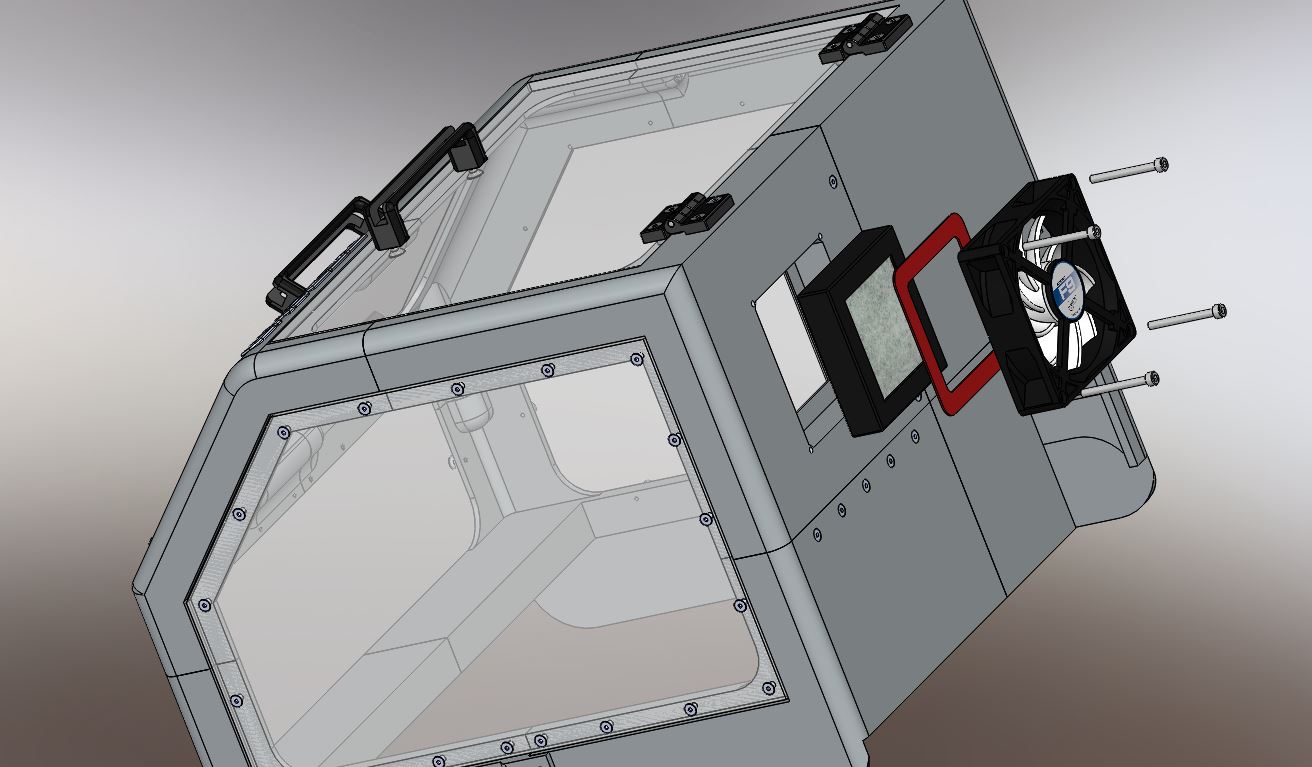

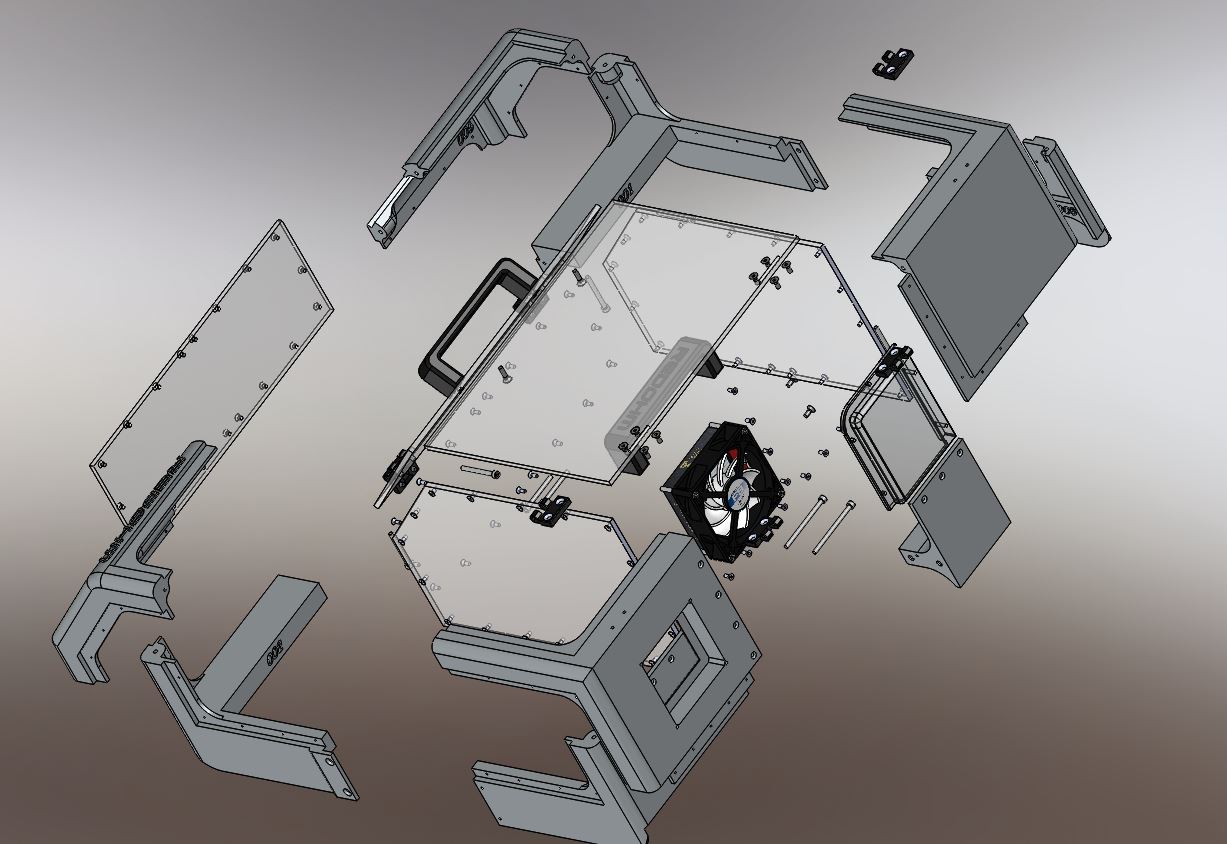

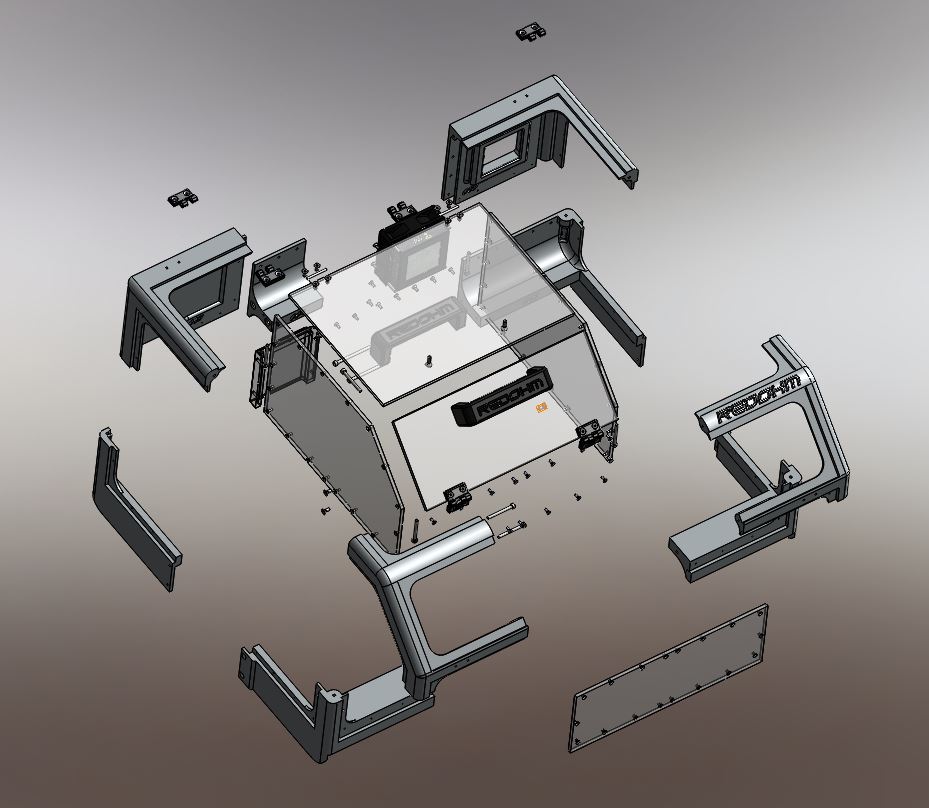

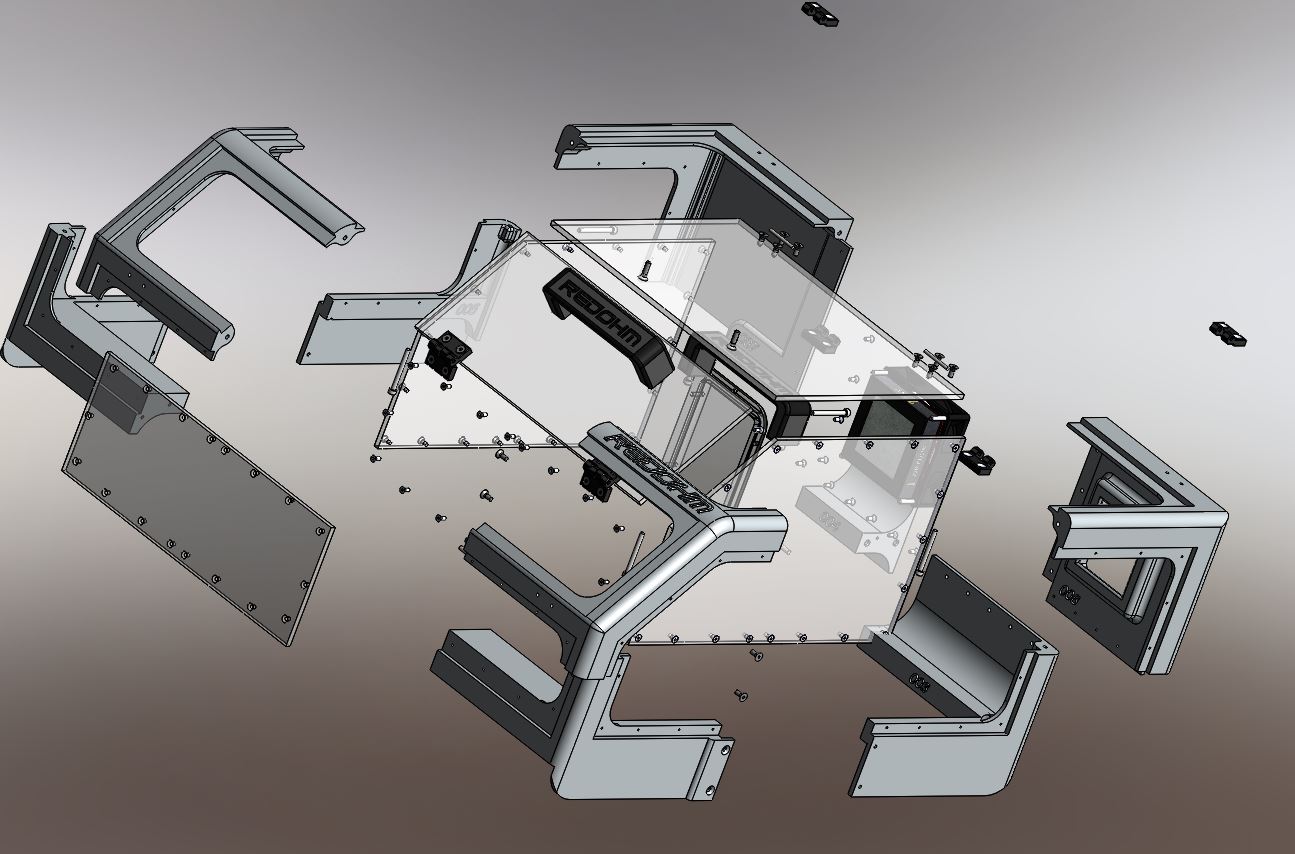

Vue éclatée du capot pour la Zortrax M200

Vue éclatée du capot pour l'imprimante Zortrax M200 RedOhm

Vue éclatée du capot pour l’imprimante Zortrax M200 RedOhm fig 01

Vue éclatée du capot pour l'imprimante Zortrax M200 RedOhm fig 02

Vue éclatée du capot pour l’imprimante Zortrax M200 RedOhm fig 02

Vue éclatée du capot pour l'imprimante Zortrax M200 RedOhm fig 03

Vue éclatée du capot pour l’imprimante Zortrax M200 RedOhm fig 03

Retour au sommaire





separateur-redohm-001

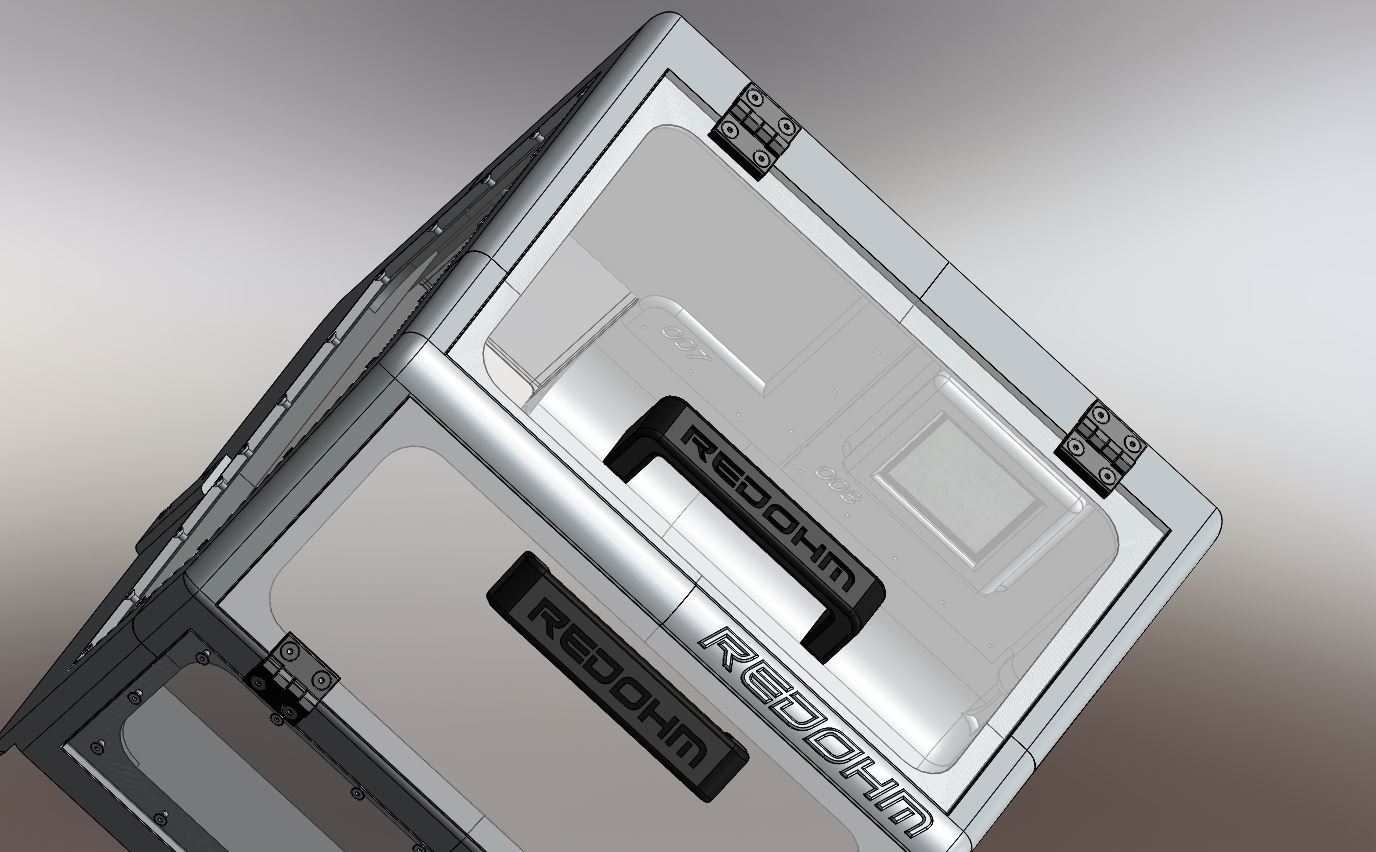

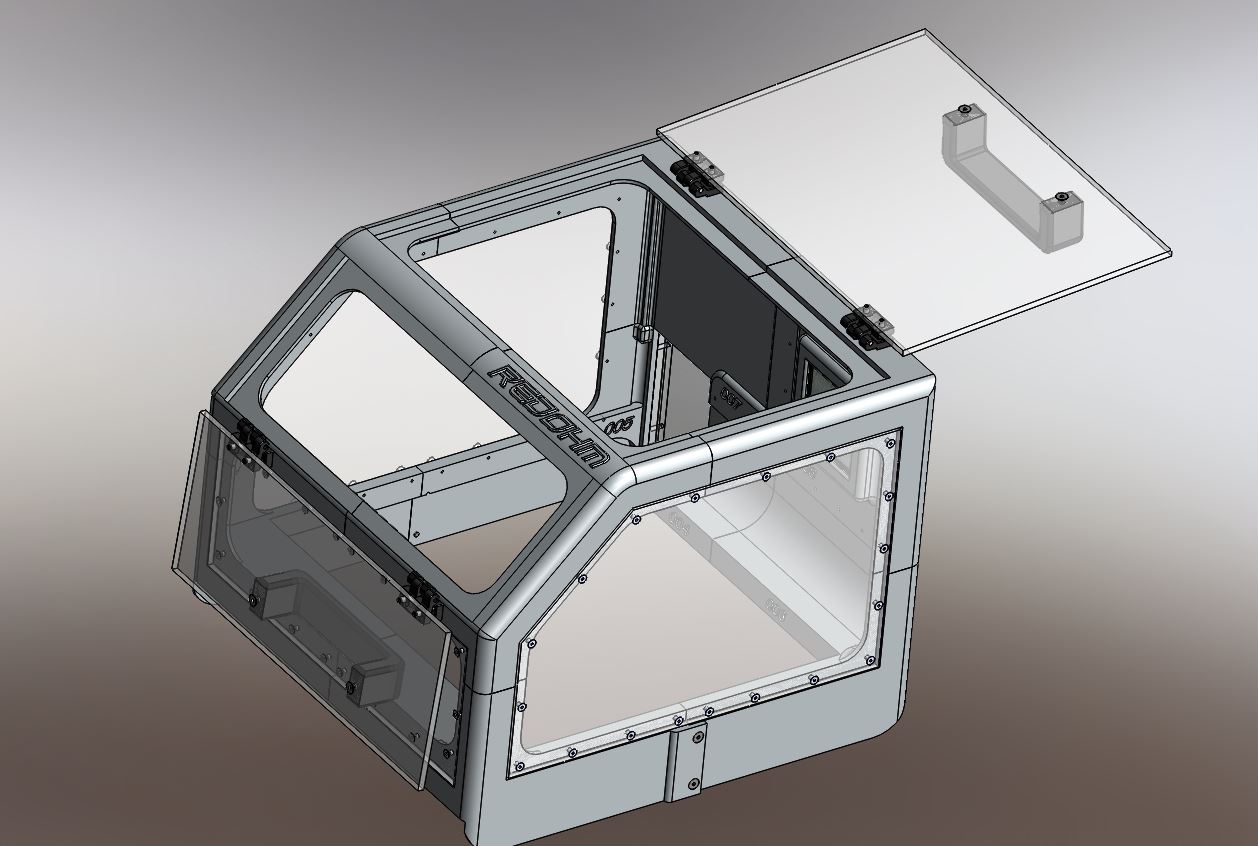

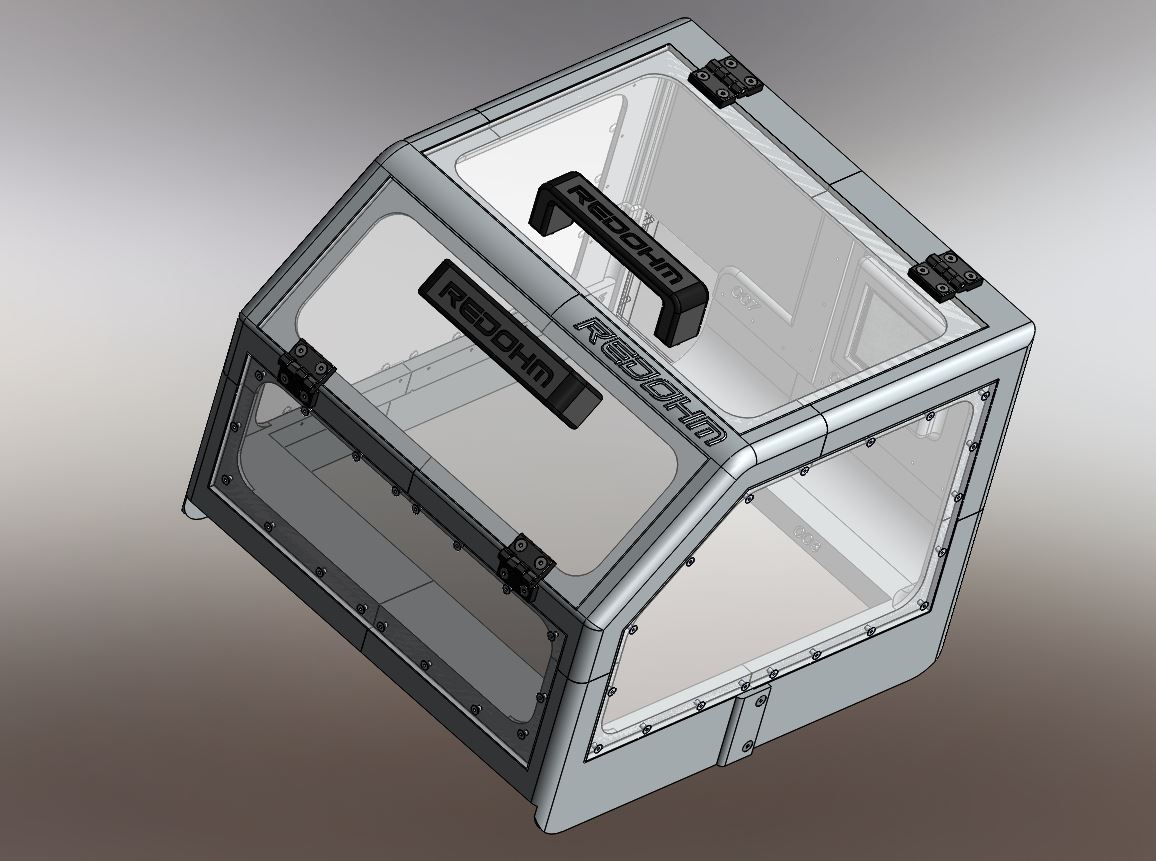

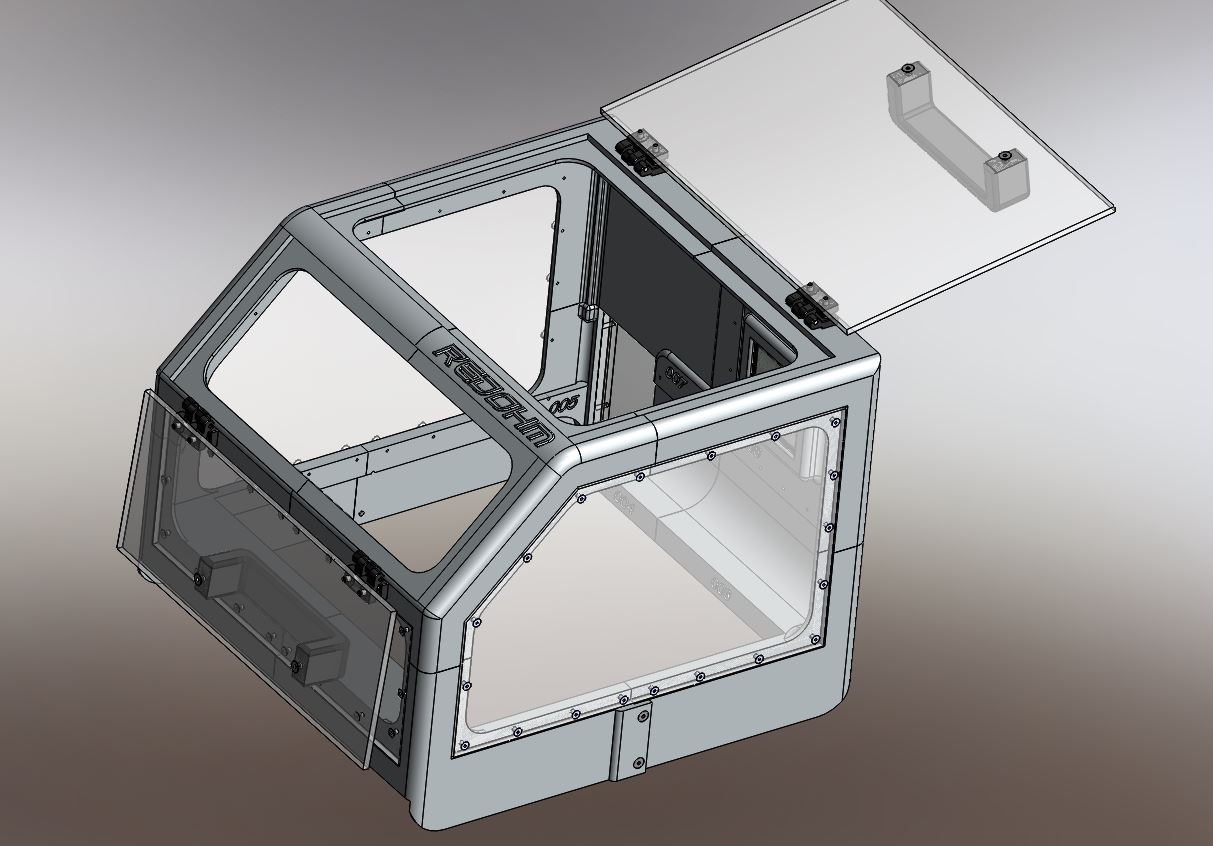

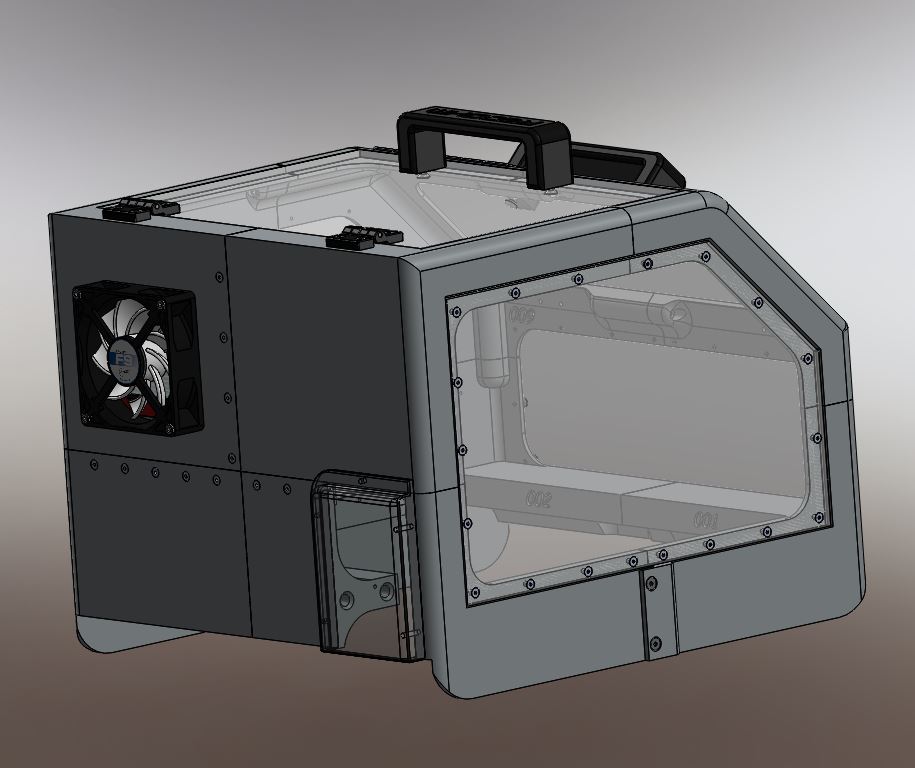

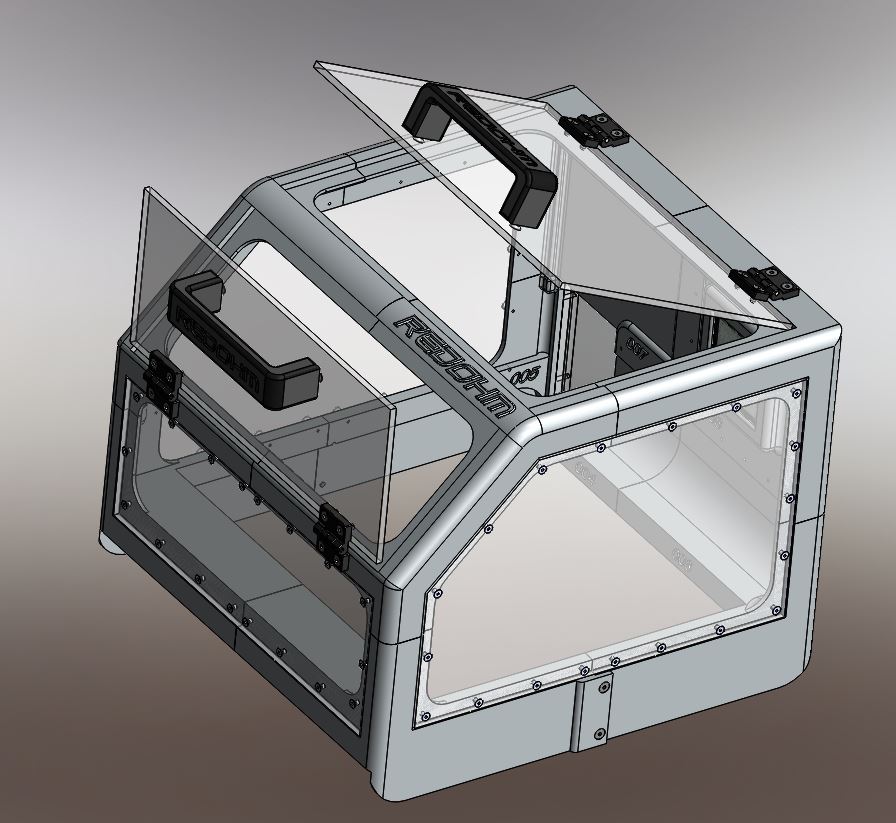

Différentes vue du capotage de l’imprimante  Zortrax M200
en 3D



Retour au sommaire

separateur-redohm-001

Impression avec du filament PLA standard





Caractéristique des pièces du capot Zortrax M200
en fonction du tableau de positionnement ci-dessous
pour du PLA standard

Pièces Taille X
en mm
Taille Y
en mm
Taille Z
en mm
Poids en g Temps estimé
001 199 183 140 383g 31h
002  199  183  140  359g 31h
 003  193 179  140  418g  36h30
 004 55  84  110   125g  11h
005 143   140 140   137g 13h20
006  185  179  158 462g 46h
007 195 195 172 725g 71h
008 195   179 172  775g  73h
009 185  179  156   476g 72h
    Poids total ⇒ 3854g




Estimation du budget avec un prix du PLA à 39 € les 2kg
3,854g*19,5€ = 75,15€





Retour au sommaire





Positionnement conseillé des différentes pièces
pour du PLA standard

Les pièces ont été positionnées pour avoir une qualité visuelle après montage la plus propre possible. Comme beaucoup de PLA , quand vous enlevez les supports ,il reste des petites parties blanches disgracieuses. Si vous voulez éviter de passer beaucoup de temps en post impression pour le nettoyage , il faut choisir ce type de positionnement.

cliquez sur la pièce pour agrandir la vue

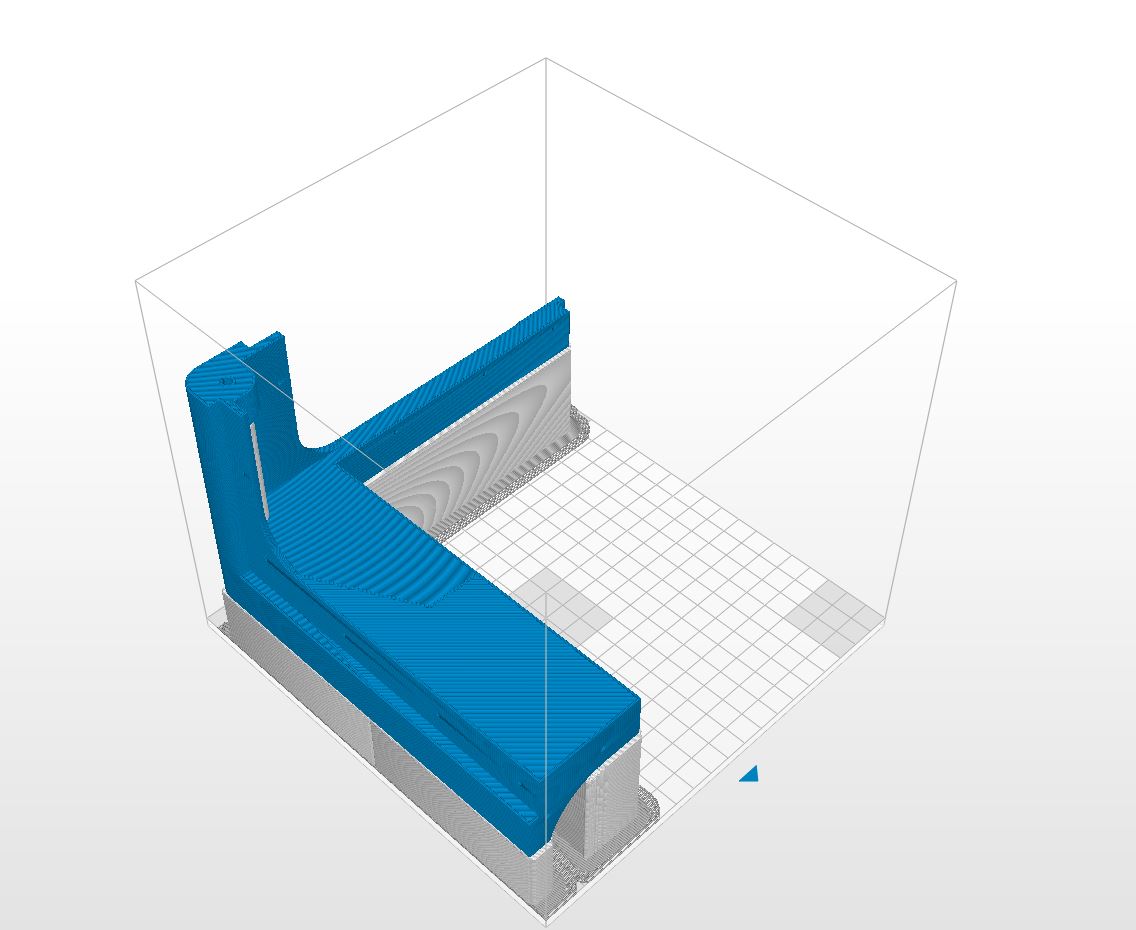

Position pour la pièce 001 Zortrax - RedOhm

Position pour la pièce 001 Zortrax – RedOhm

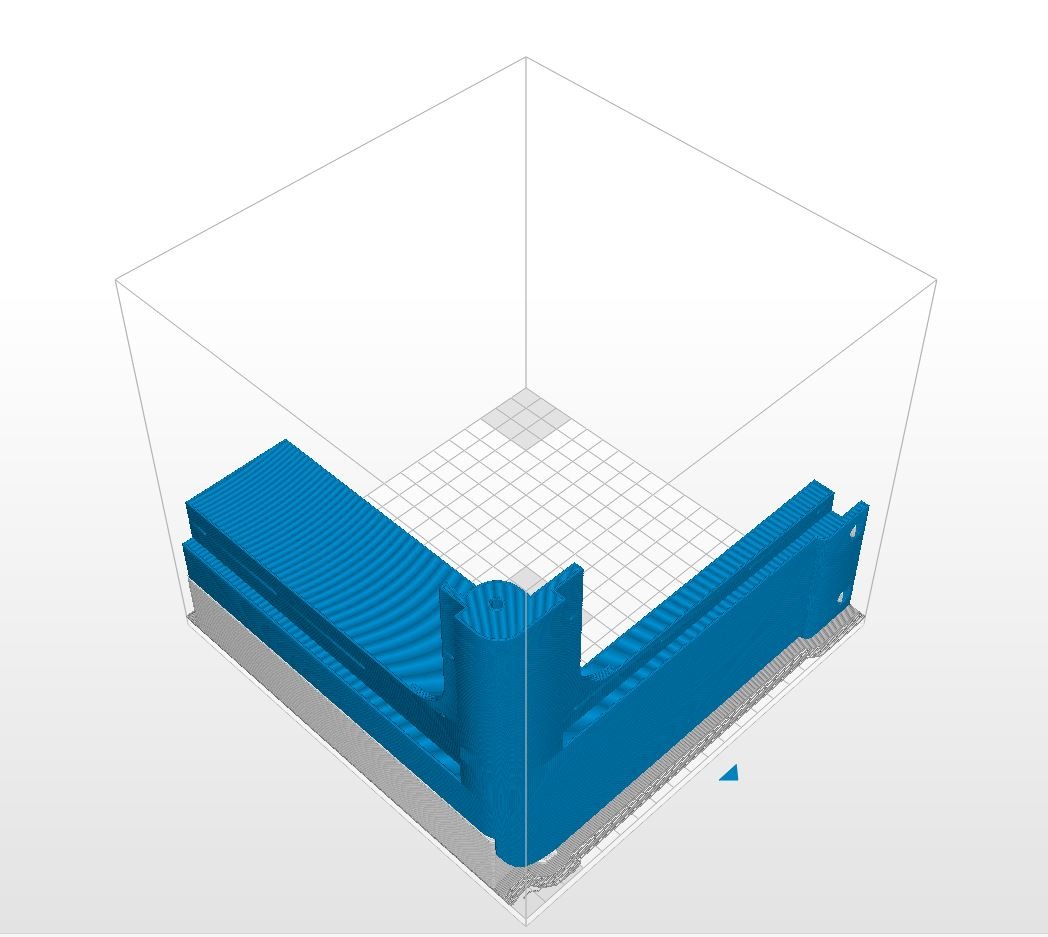

Position pour la pièce 002 Zortrax - RedOhm

Position pour la pièce 002 Zortrax – RedOhm

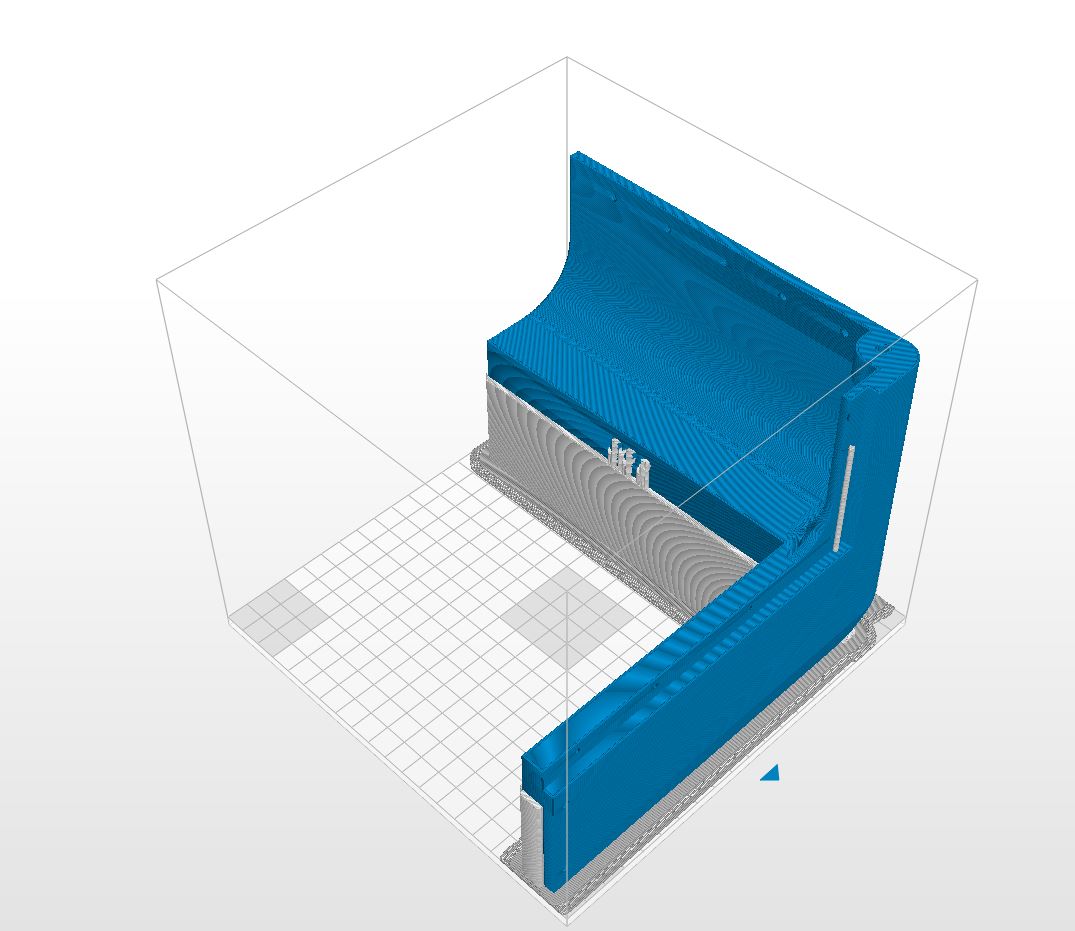

Position pour la pièce 003 Zortrax - RedOhm

Position pour la pièce 003 Zortrax – RedOhm

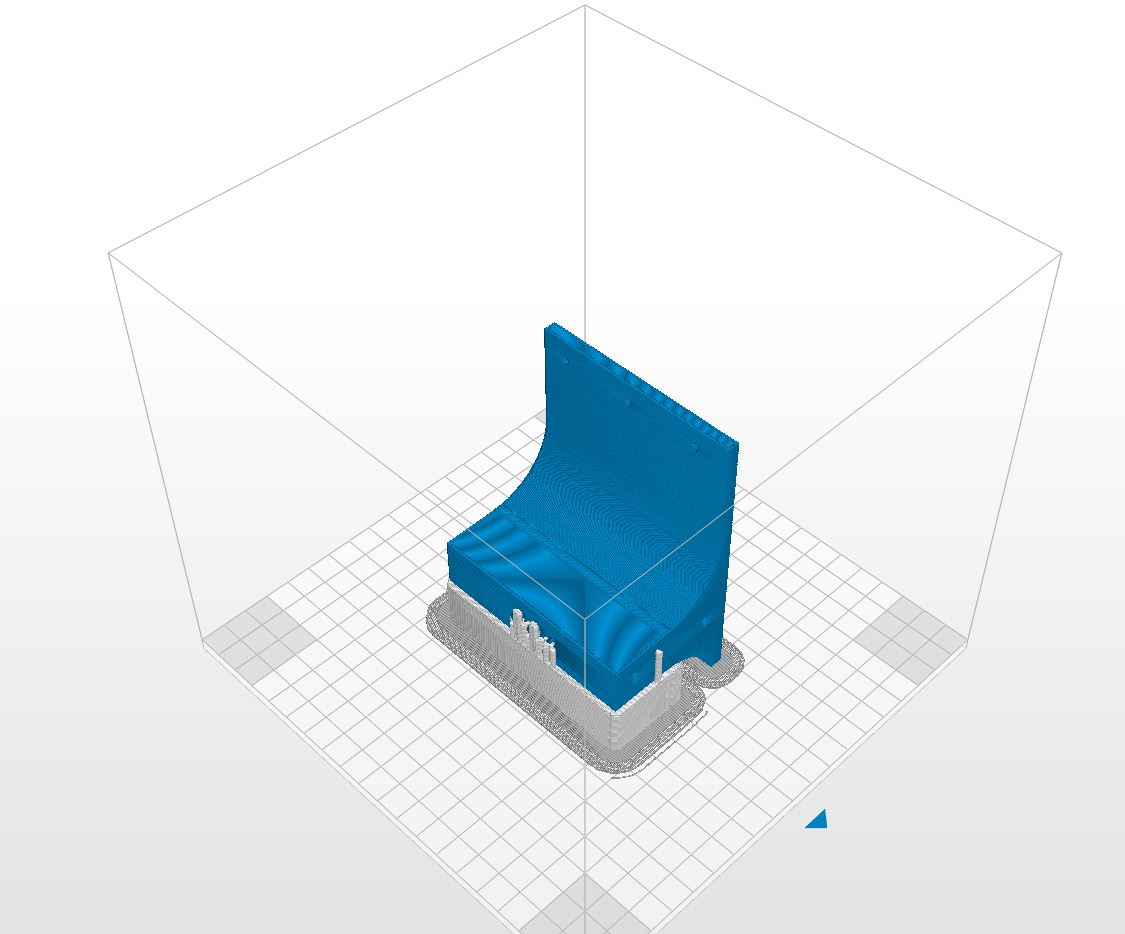

Position pour la pièce 004 Zortrax - RedOhm

Position pour la pièce 004 Zortrax – RedOhm

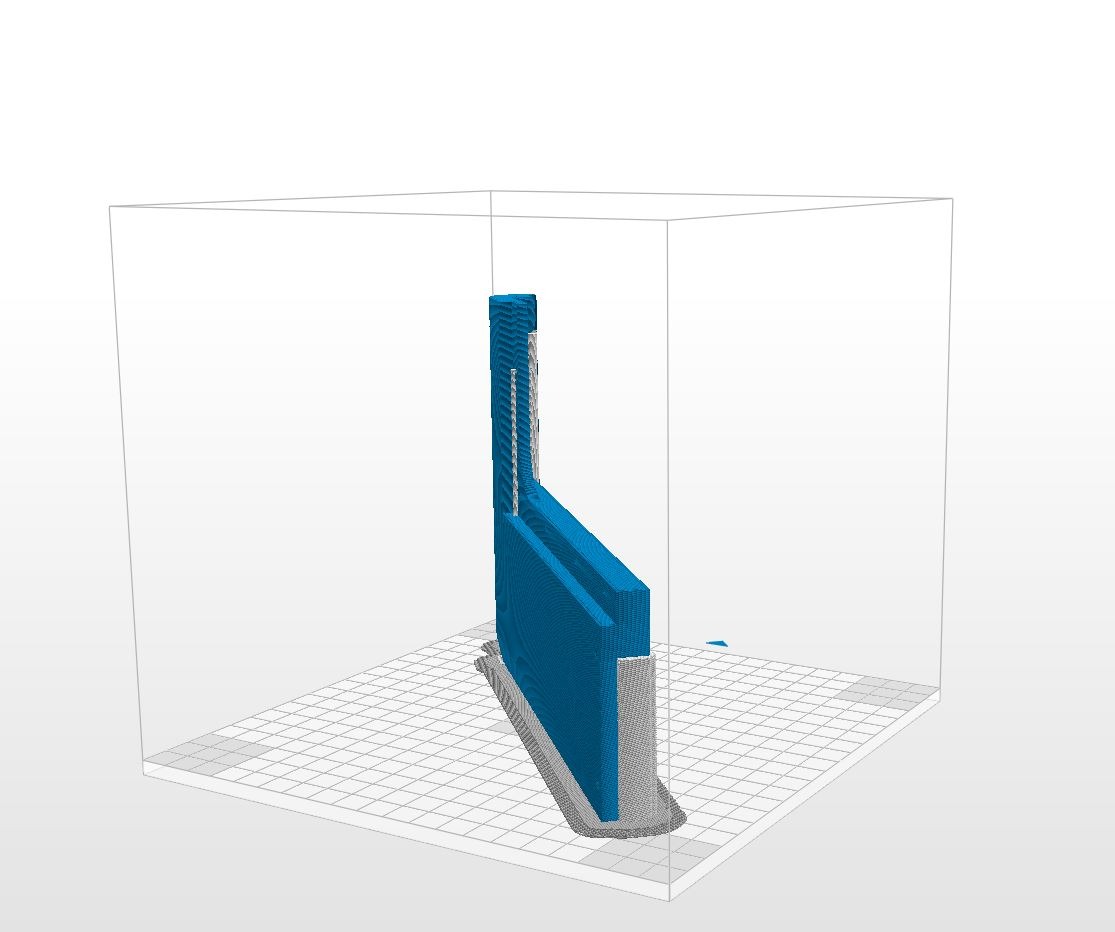

Position pour la pièce 005 Zortrax - RedOhm

Position pour la pièce 005 Zortrax – RedOhm

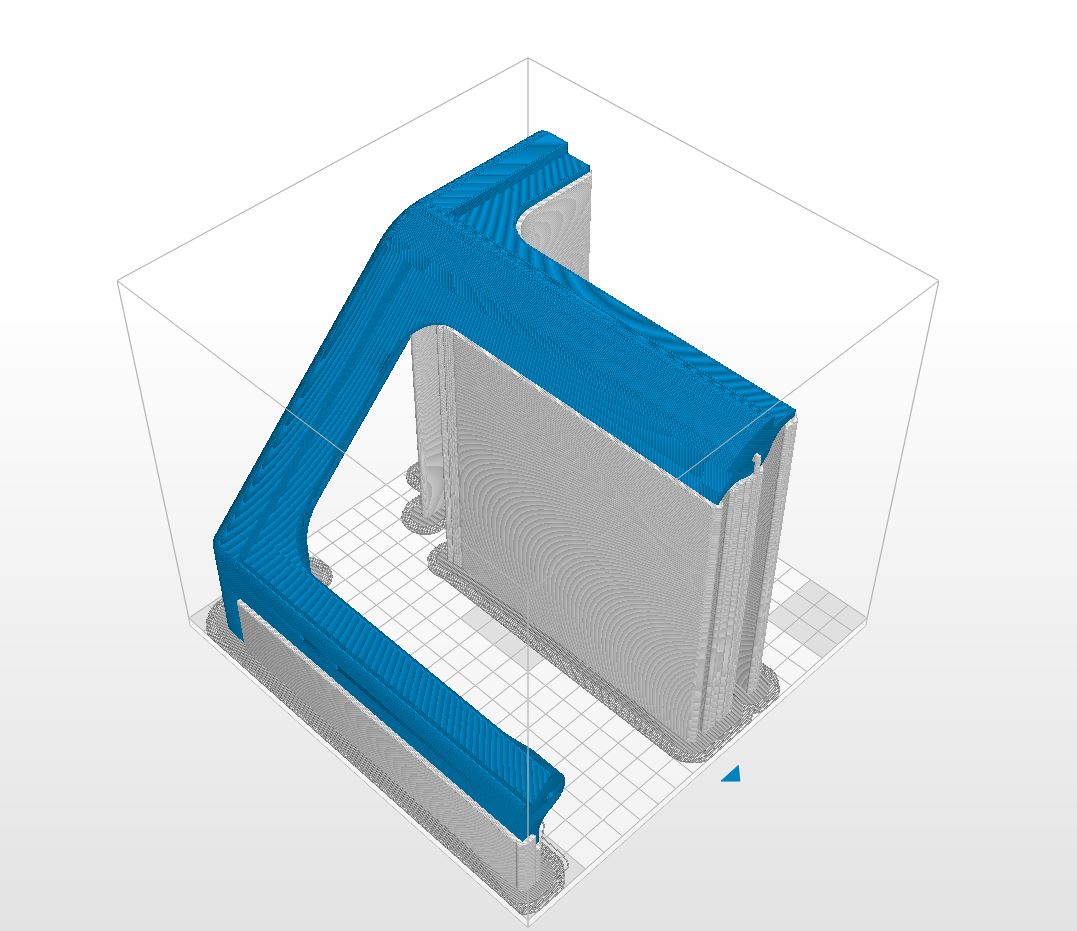

Position pour la pièce 006 Zortrax - RedOhm

Position pour la pièce 006 Zortrax – RedOhm

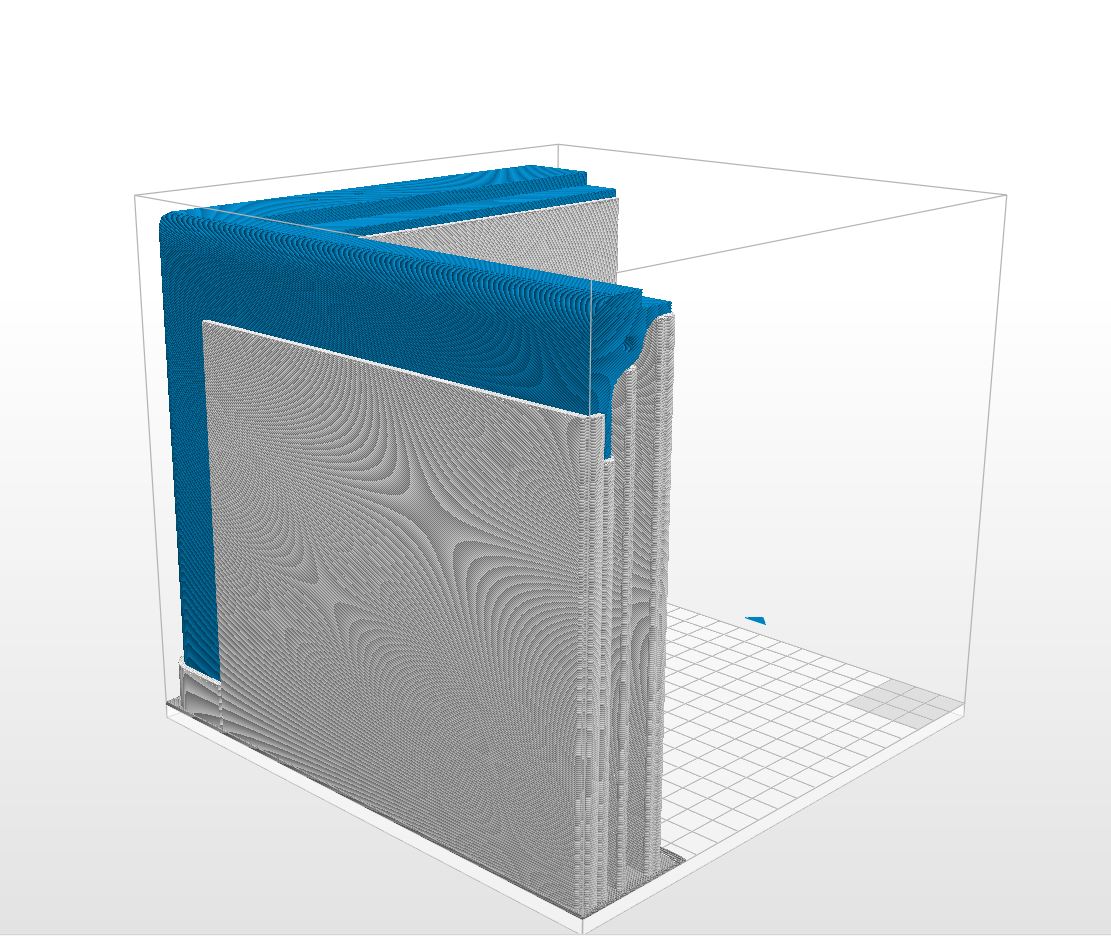

Position pour la pièce 007 Zortrax - RedOhm

Position pour la pièce 007 Zortrax – RedOhm

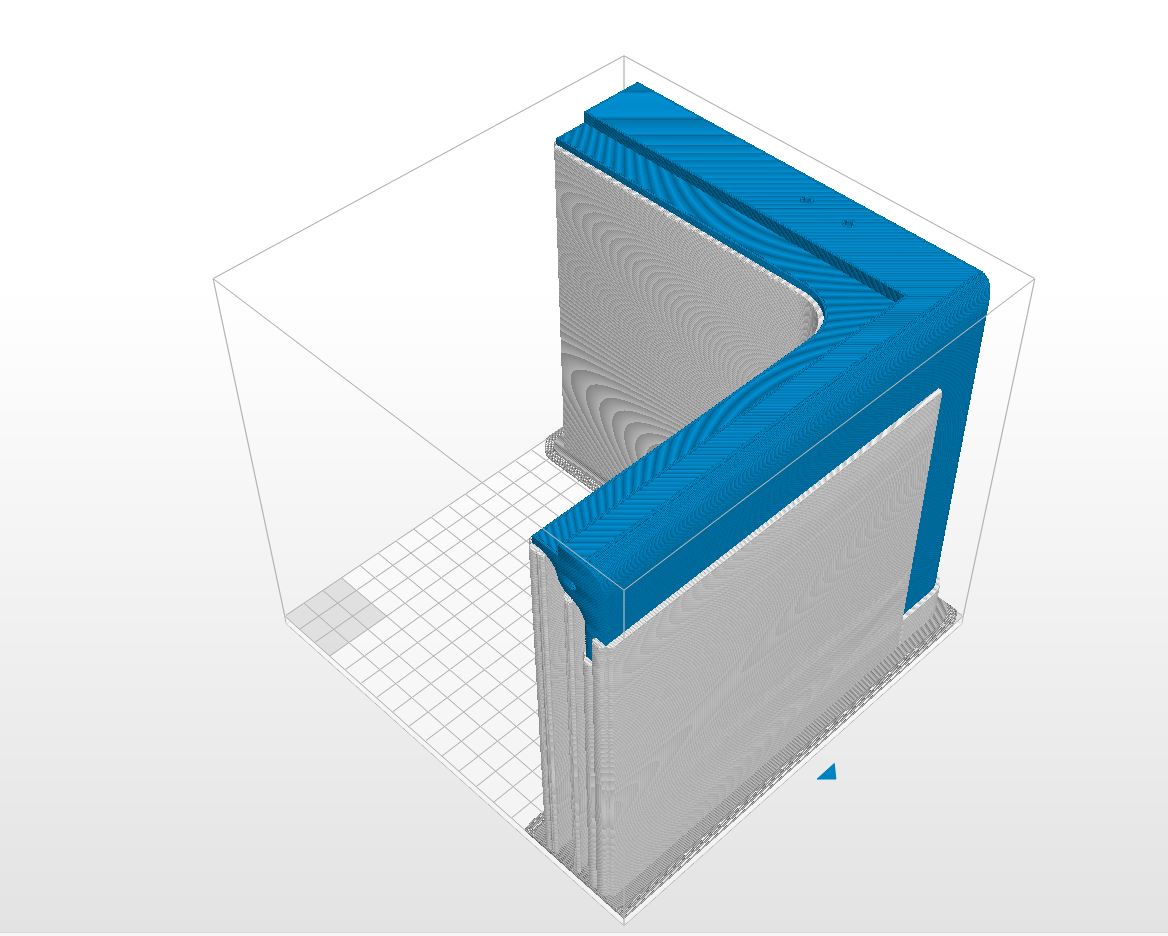

Position pour la pièce 008 Zortrax - RedOhm

Position pour la pièce 008 Zortrax – RedOhm

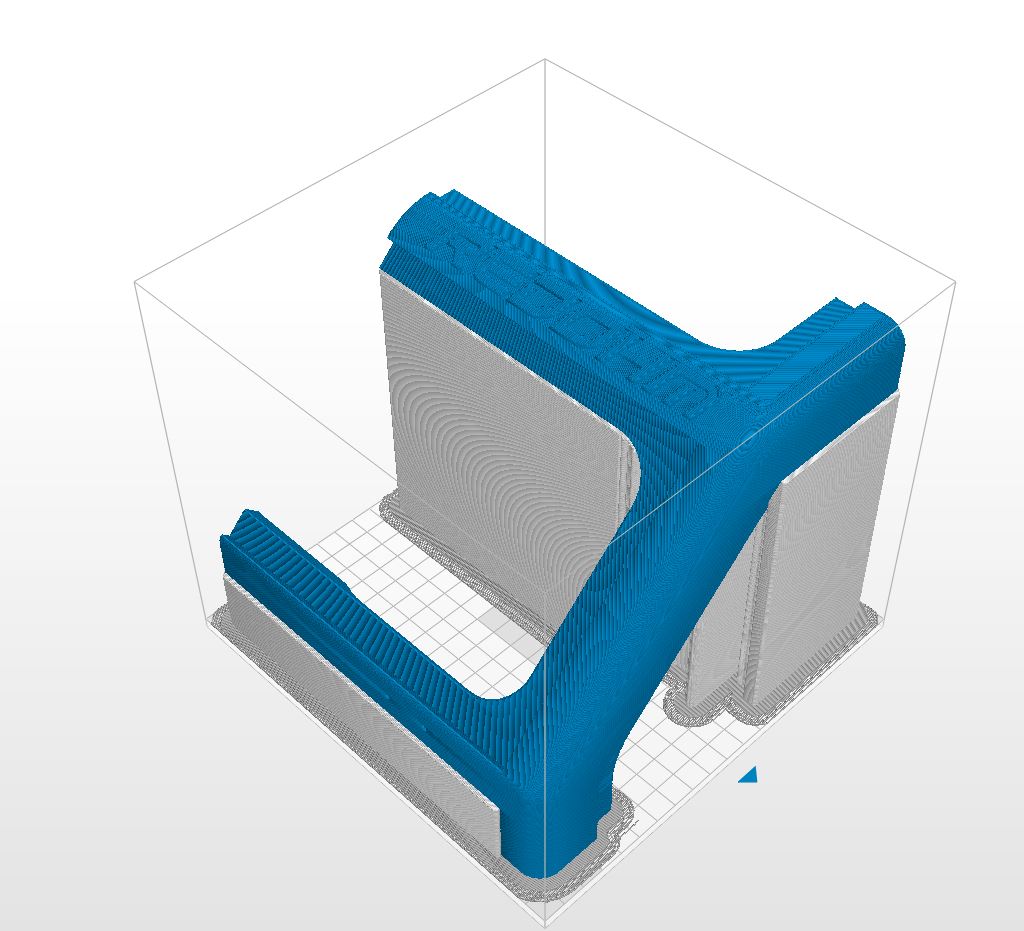

Position pour la pièce 009 Zortrax - RedOhm

Position pour la pièce 009 Zortrax – RedOhm



Retour au sommaire

separateur-redohm-001

Impression avec du filament PLA Arianeplast

Caractéristique des pièces du capot Zortrax M200
en fonction du tableau de positionnement ci-dessous
pour du PLA Arianplast

Attention : Attention seuls les types de filament suivant sont à utiliser dans ce cas bien précis, le PLA rouge , noir et gris métallisé 3D

Pièces  Taille X
en mm
 Taille Y
en mm
 Taille Z
en mm
 Poids en g  Temps estimé Gain matière
001  199  183  140  383g  31h  0g
002  199  183  140  359g  31h  0g
003  193  179  140  418g  36h30  0g
004  55  84  110  110g  8h30  15g
005  143  140  140  118g  8h54  19g
006  185  179  158  251g  24h  211g
007  195  195  172  297g  30h 428g
008 195 179 172 369g 34h 406g
009 185 179 256 266g  26h  204g
    Poids total ⇒ 2571g

Estimation du budget avec un prix du PLA type ArianePlast métallisée à 39 € les 2kg
3,854g*19,5€ = 50.13€

Positionnement conseillé des différentes pièces
pour du PLA type Arianeplast

Ce filament ( filament gris, rouge , noir métallisé exclusivement ) possède la propriété de ne laisser que très peu de traces lors du nettoyage des supports nécessaires à la fabrication de celle-ci. Cela nous permet d’avoir un aspect des plus réussis. C’est pour cette raison que les pièces sont positionnées pour avoir le moins de supports possibles, d’où une consommation de filament plus réduite et un temps d’impression moins long.





Position pour la pièce 001 ArianePlast Zortrax M200 - RedOhm

Position pour la pièce 001 ArianePlast Zortrax M200 – RedOhm



Position pour la pièce 002 ArianePlast Zortrax M200 - RedOhm

Position pour la pièce 002 ArianePlast Zortrax M200 – RedOhm



Position pour la pièce 003 ArianePlast Zortrax M200 - RedOhm

Position pour la pièce 003 ArianePlast Zortrax M200 – RedOhm

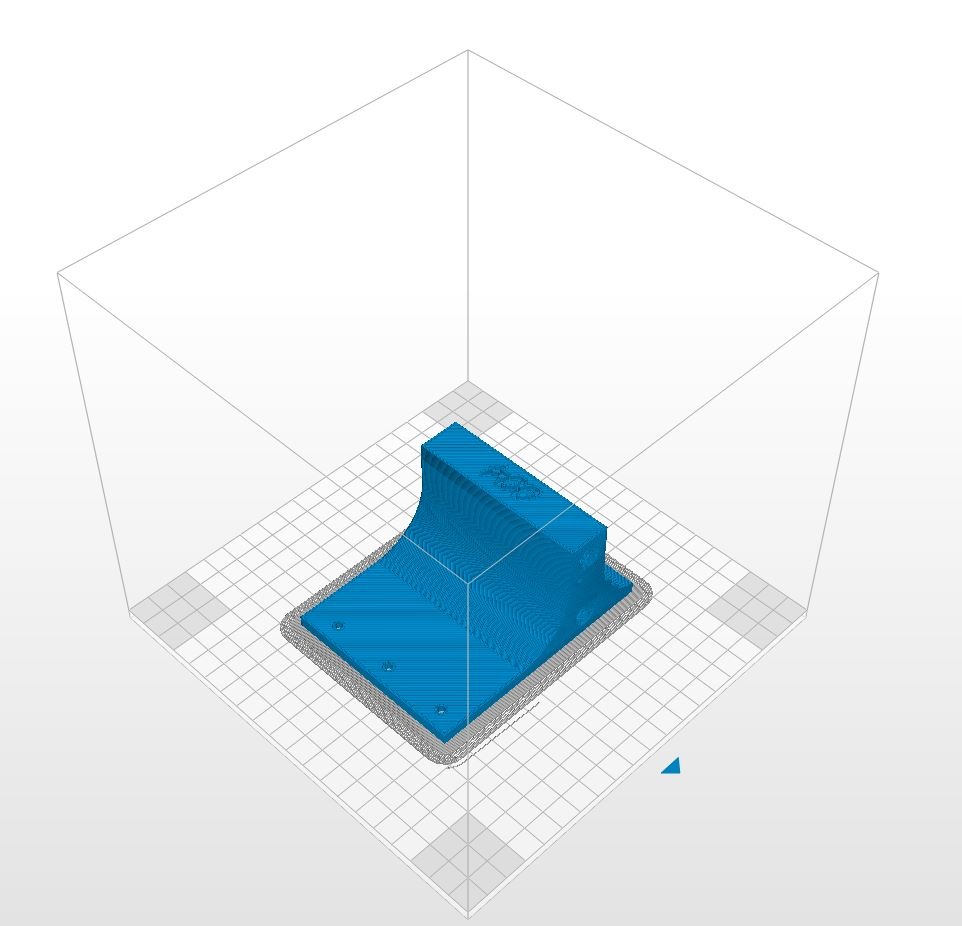

Position pour la pièce 004 ArianePlast Zortrax M200 - RedOhm

Position pour la pièce 004 ArianePlast Zortrax M200 – RedOhm

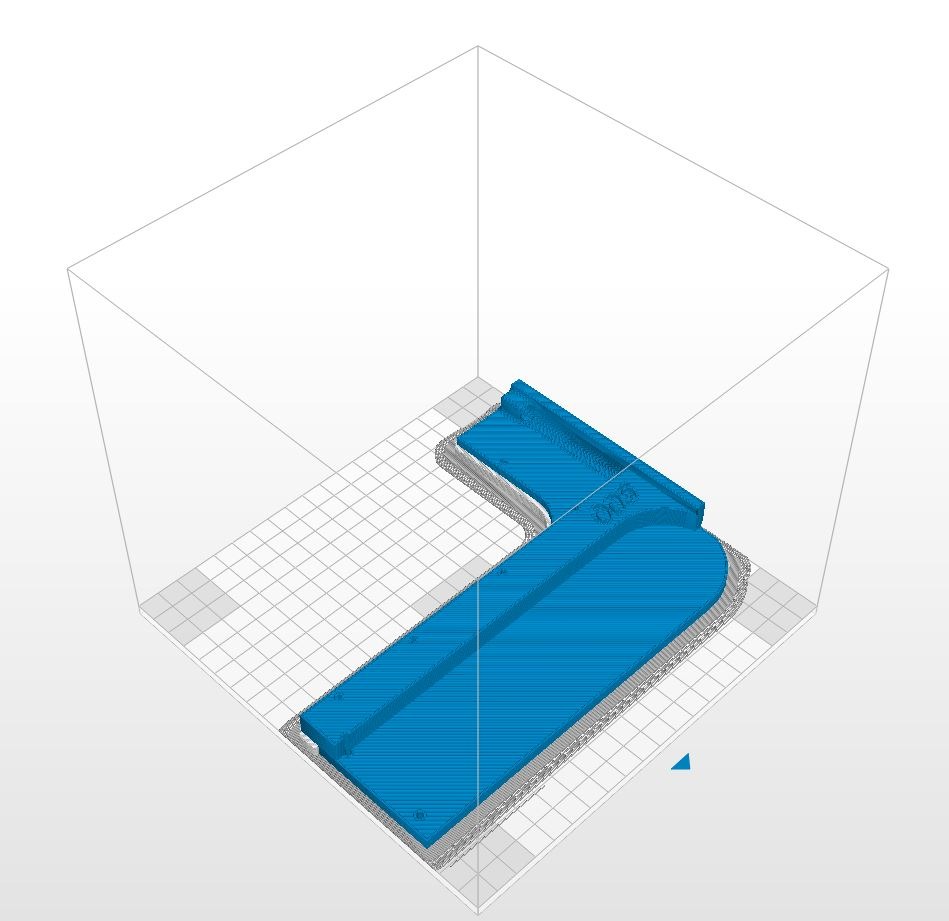

Position pour la pièce 005 ArianePlast Zortrax M200 - RedOhm

Position pour la pièce 005 ArianePlast Zortrax M200 – RedOhm

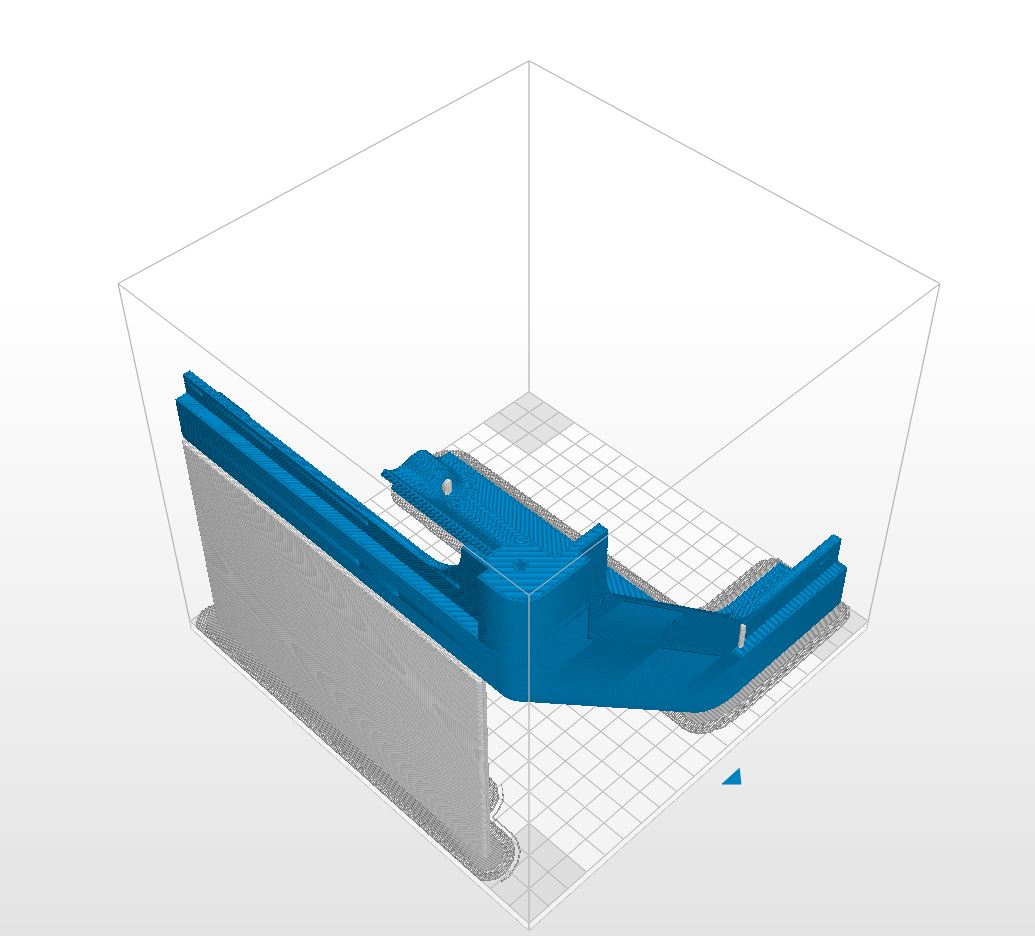

Position pour la pièce 006 ArianePlast Zortrax M200 - RedOhm

Position pour la pièce 006 ArianePlast Zortrax M200 – RedOhm

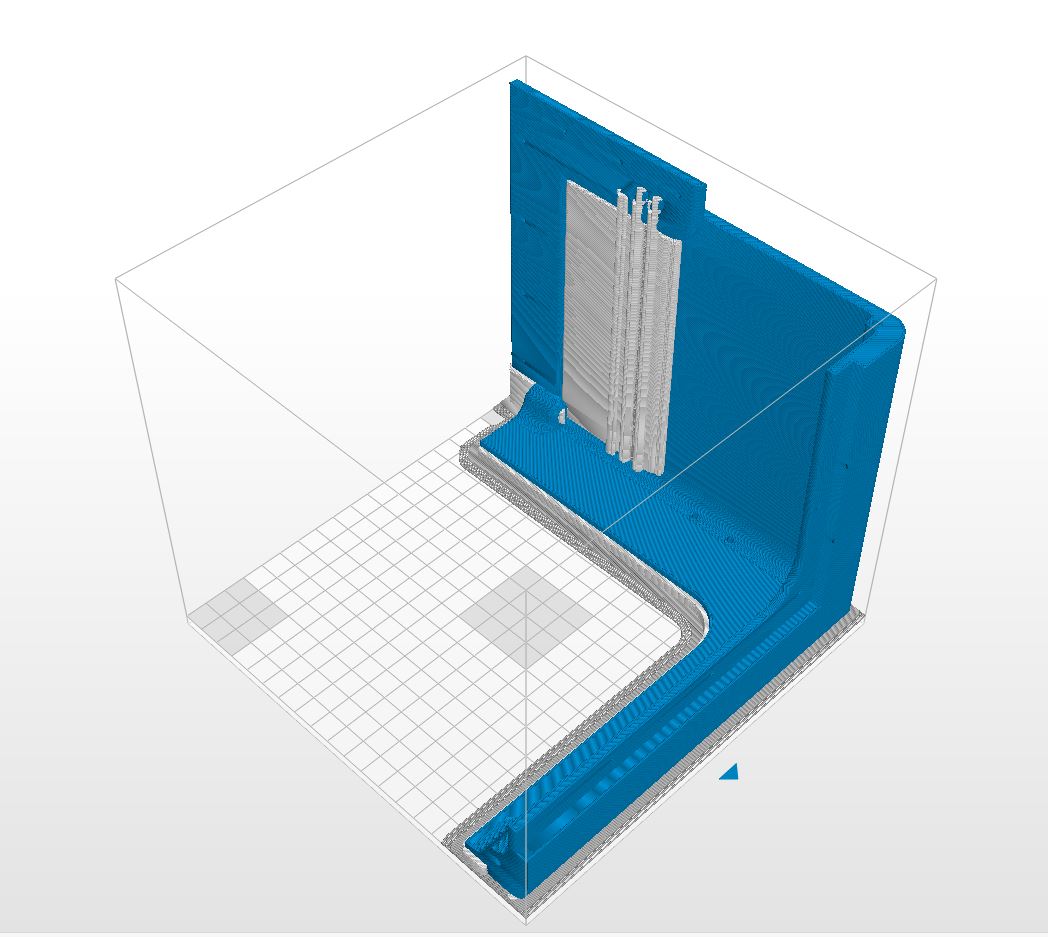

Position pour la pièce 007 ArianePlast Zortrax M200 - RedOhm

Position pour la pièce 007 ArianePlast Zortrax M200 – RedOhm

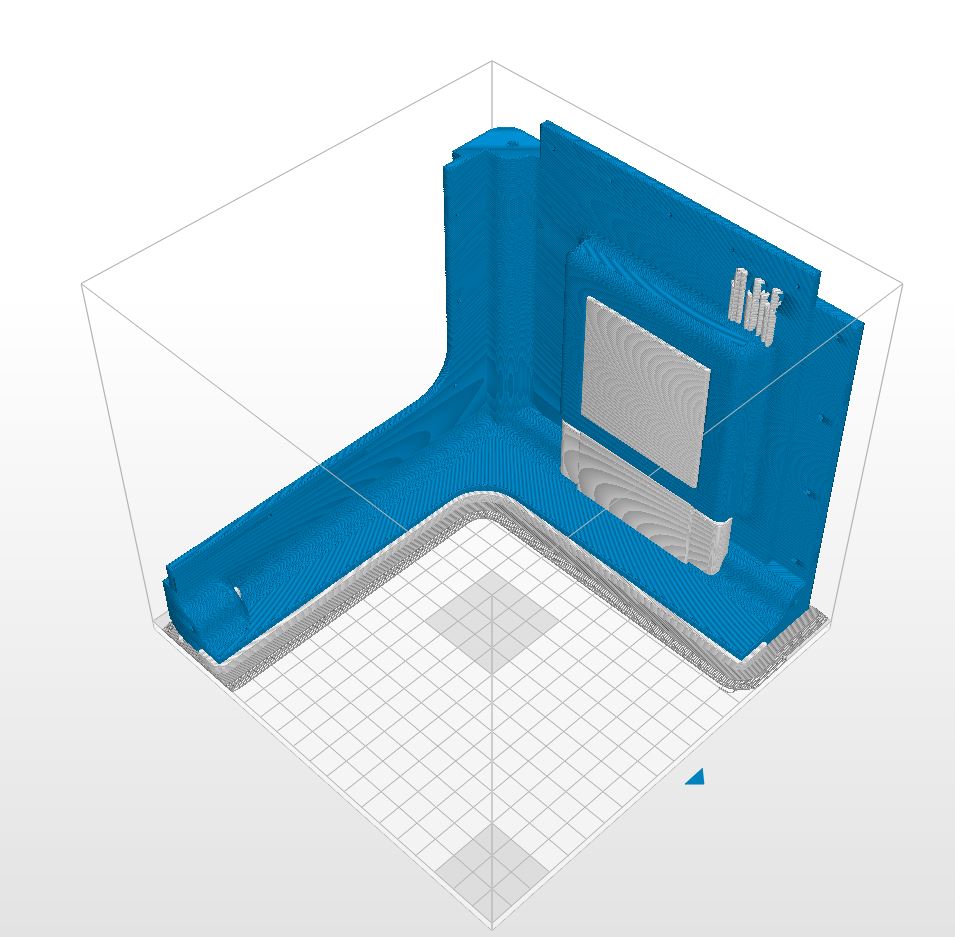

Position pour la pièce 008 ArianePlast Zortrax M200 - RedOhm

Position pour la pièce 008 ArianePlast Zortrax M200 – RedOhm

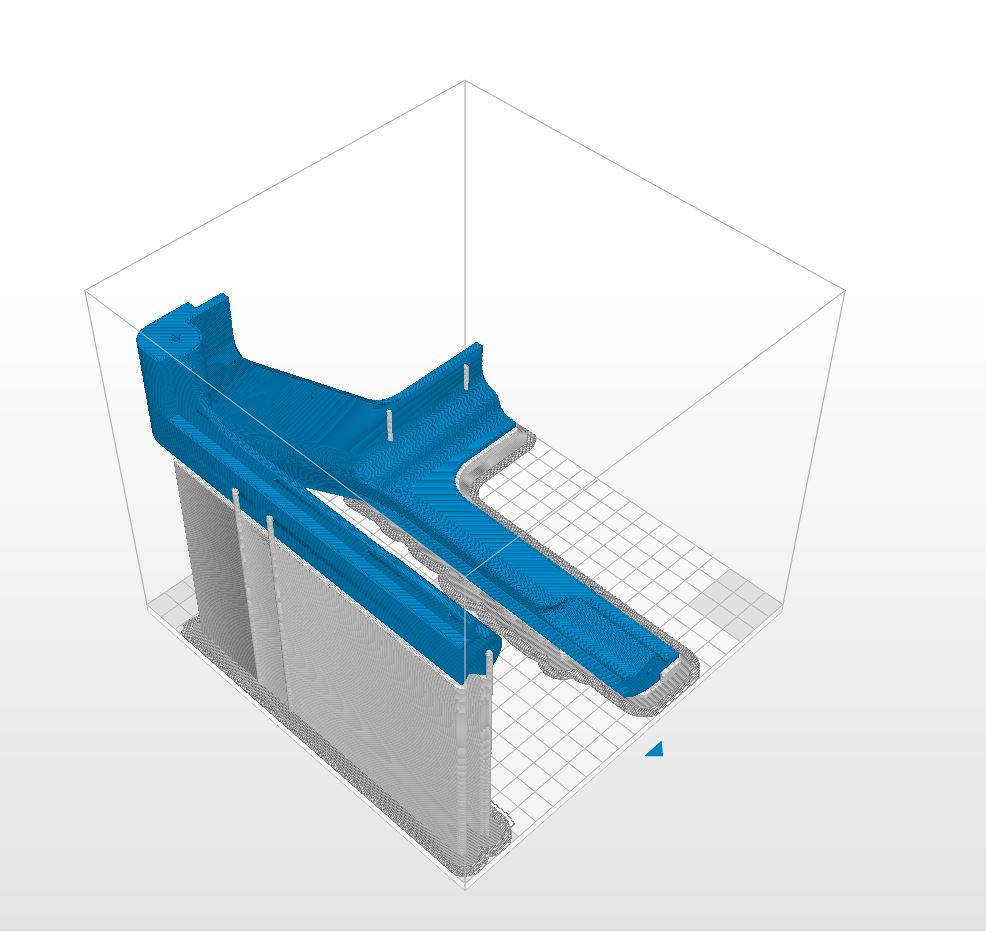

Position pour la pièce 009 ArianePlast Zortrax M200 - RedOhm

Position pour la pièce 009 ArianePlast Zortrax M200 – RedOhm


_



Retour au sommaire



separateur-redohm-001



Impression des accessoires pour le capot de la Zortrax M200

Pièces  Taille X
en mm
 Taille Y
en mm
 Taille Z
en mm
  Poids en g Temps estimé Matière
020  98  14  119  93g 7h10mm PLA
021  24  32  10  4g 32mm  ABS ou Hips
022  140  40  30  42g 4h28mm   ABS ou Hips
Retour au sommaire

separateur-redohm-001

Les fichiers STL pour l’impression du capot pour l’imprimante Zortrax M200

Pieces dessous  capot Zortrax M200





Cliquez sur la pièce pour agrandir la vue

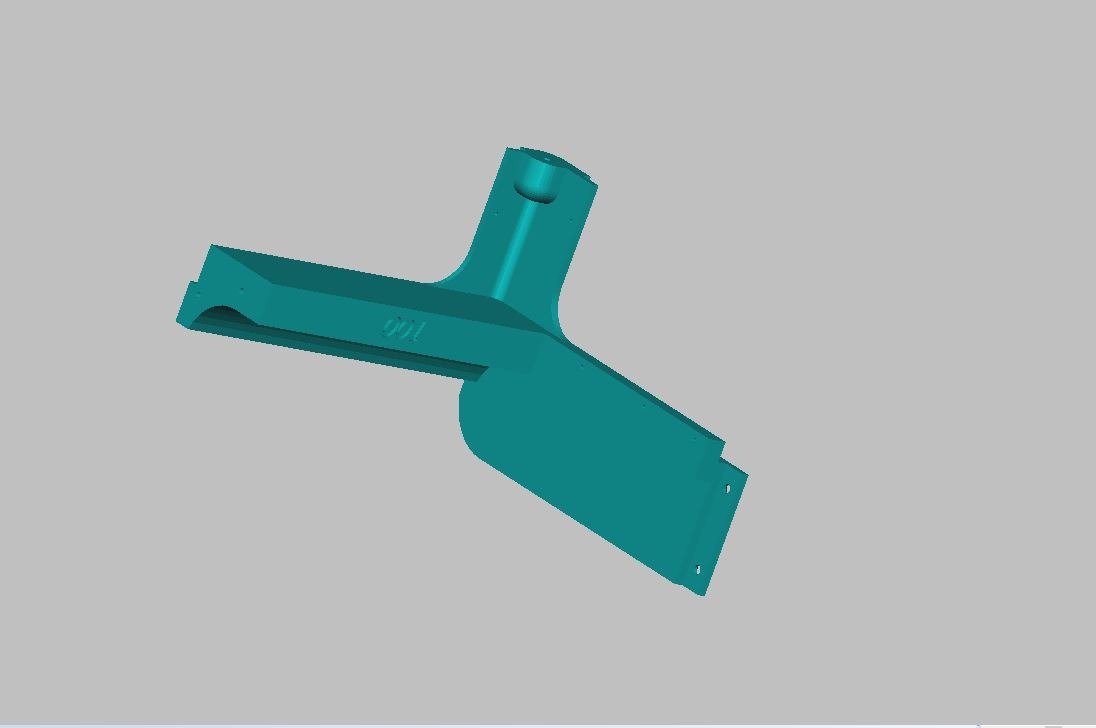

Capot Zortrax piece 001

Capot Zortrax piece 001

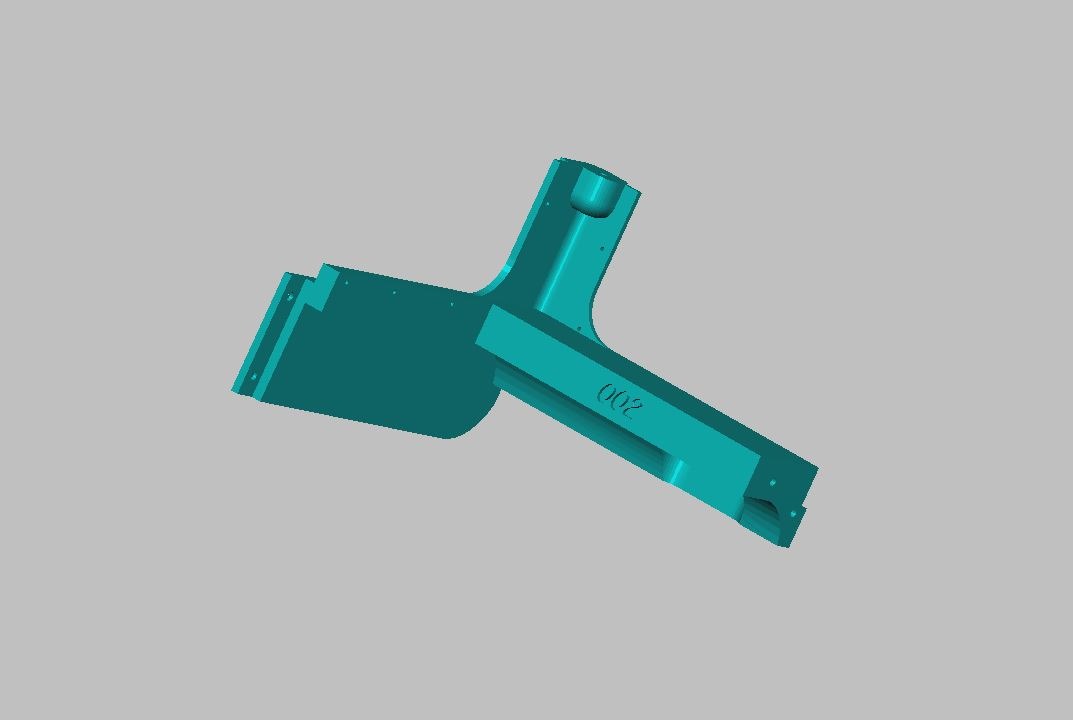

Capot Zortrax piece 002

Capot Zortrax piece 002

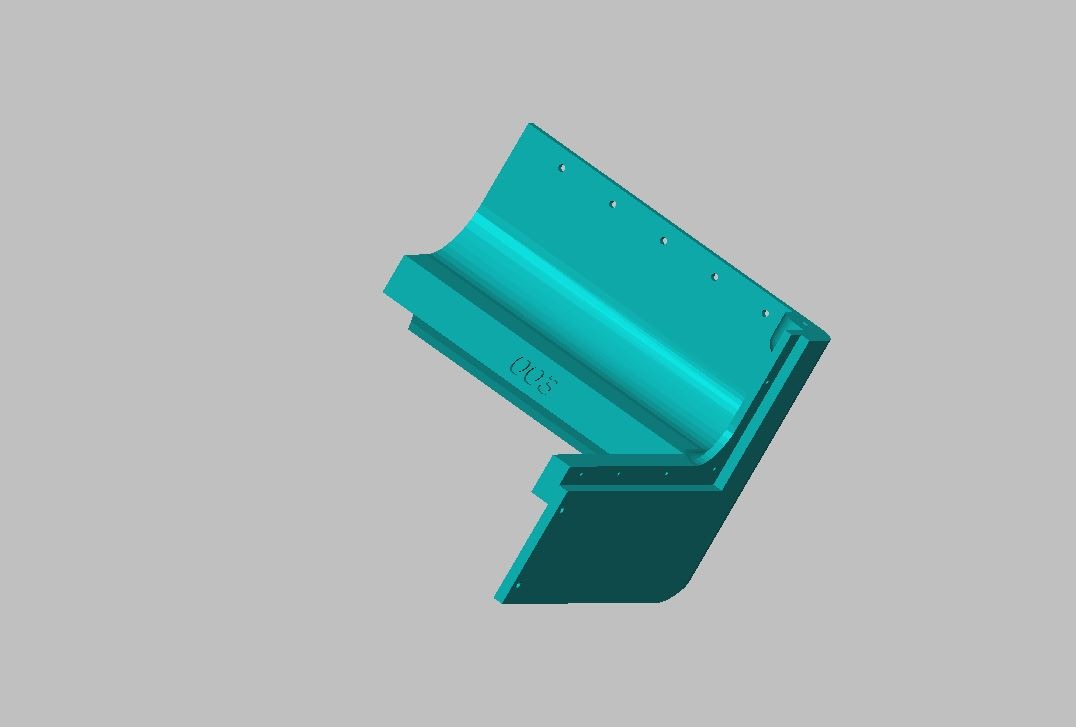

Capot Zortrax piece 003

Capot Zortrax piece 003

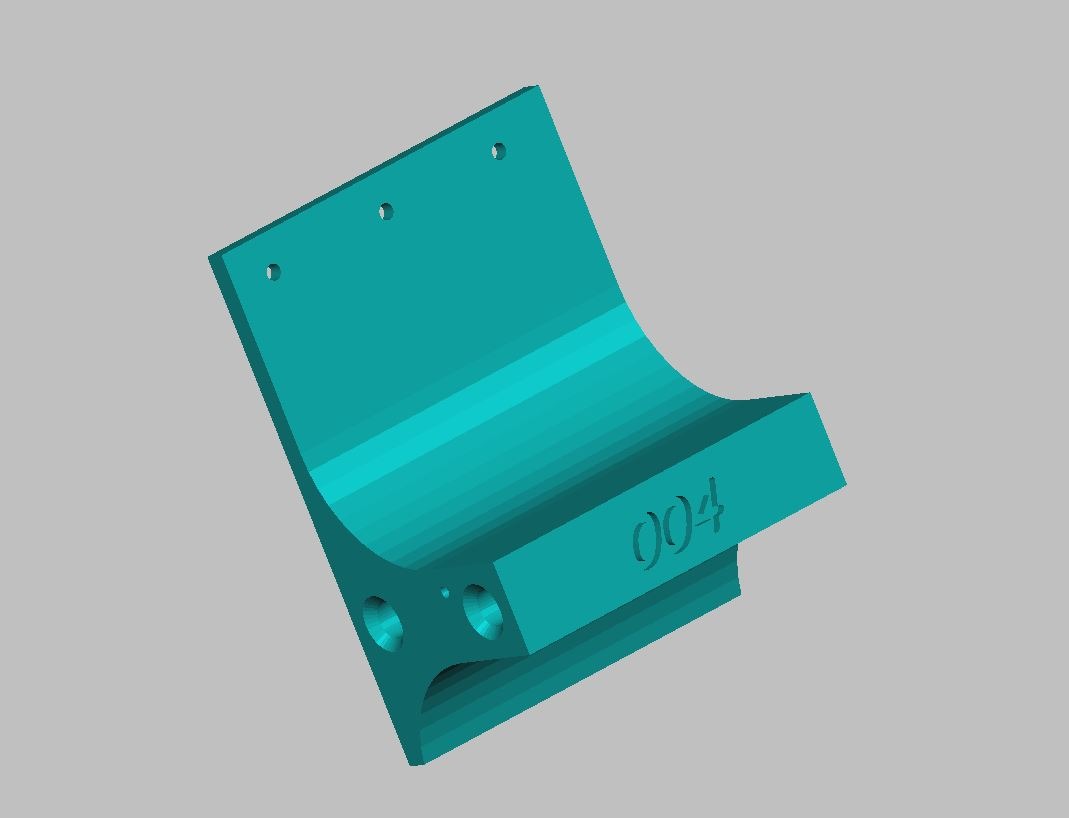

Capot Zortrax piece 004

Capot Zortrax piece 004

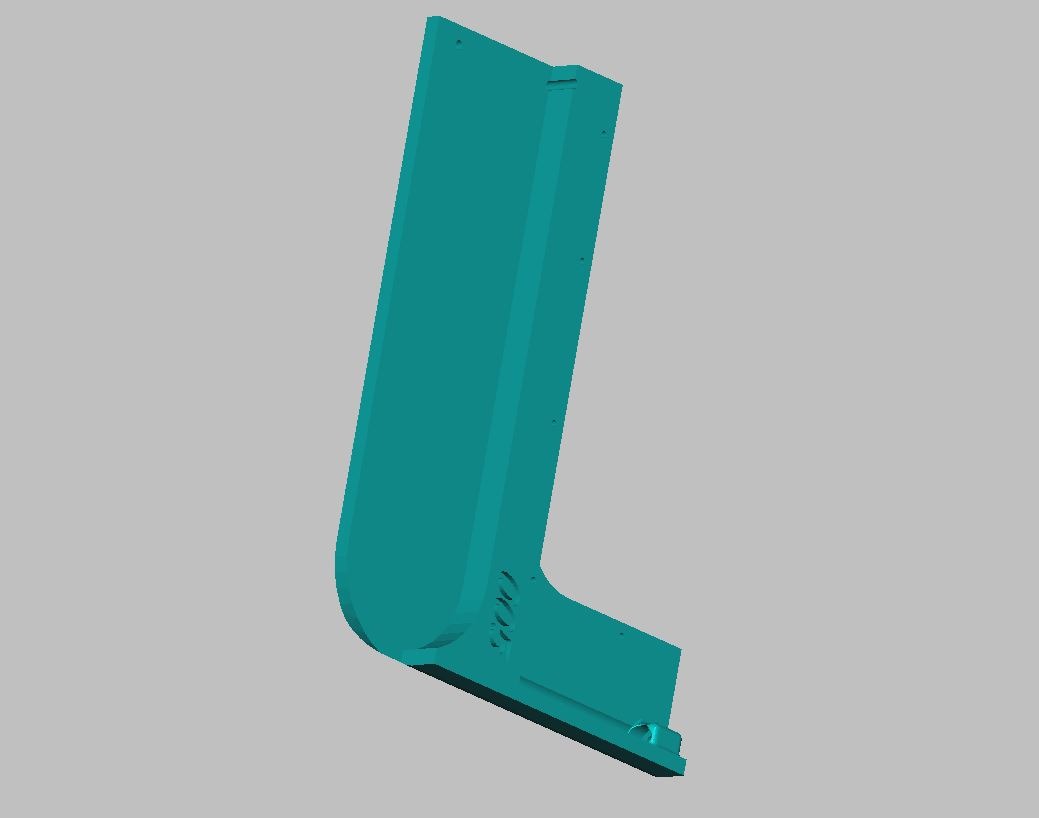

Capot Zortrax piece 005

Capot Zortrax piece 005



Fichier à télécharger pour imprimer ->

Retour au sommaire

Pieces dessus  capot Zortrax M200

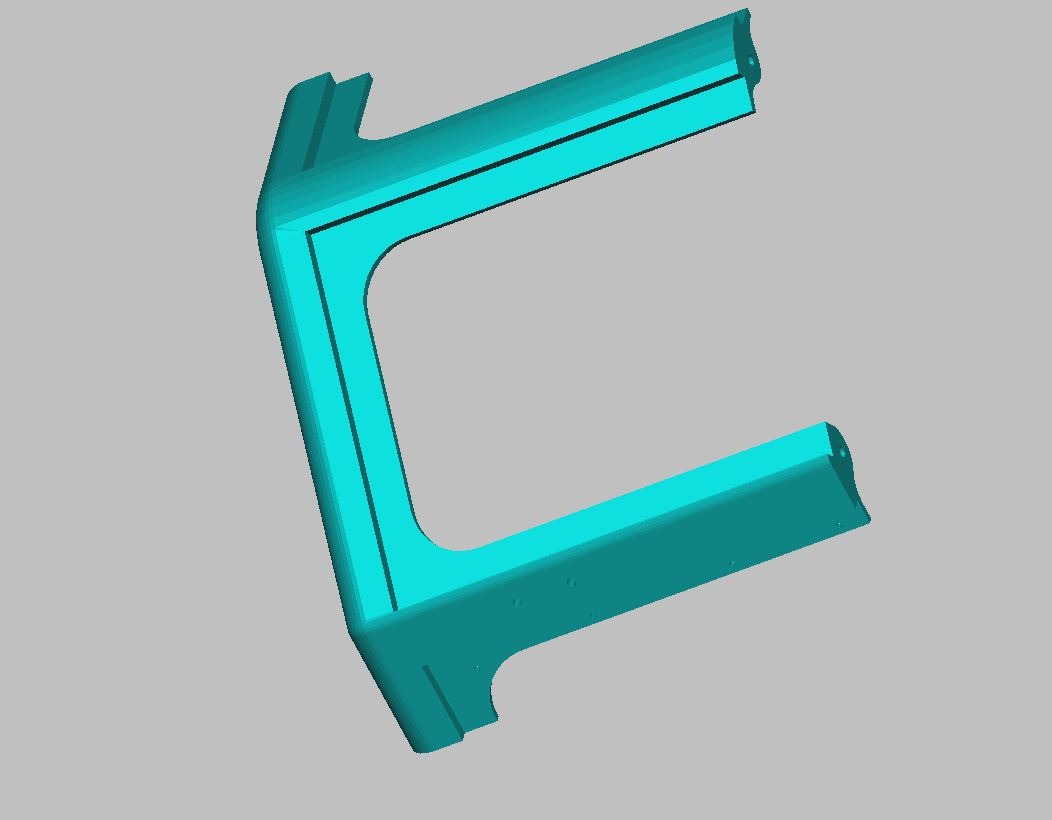

Capot Zortrax piece 006

Capot Zortrax piece 006

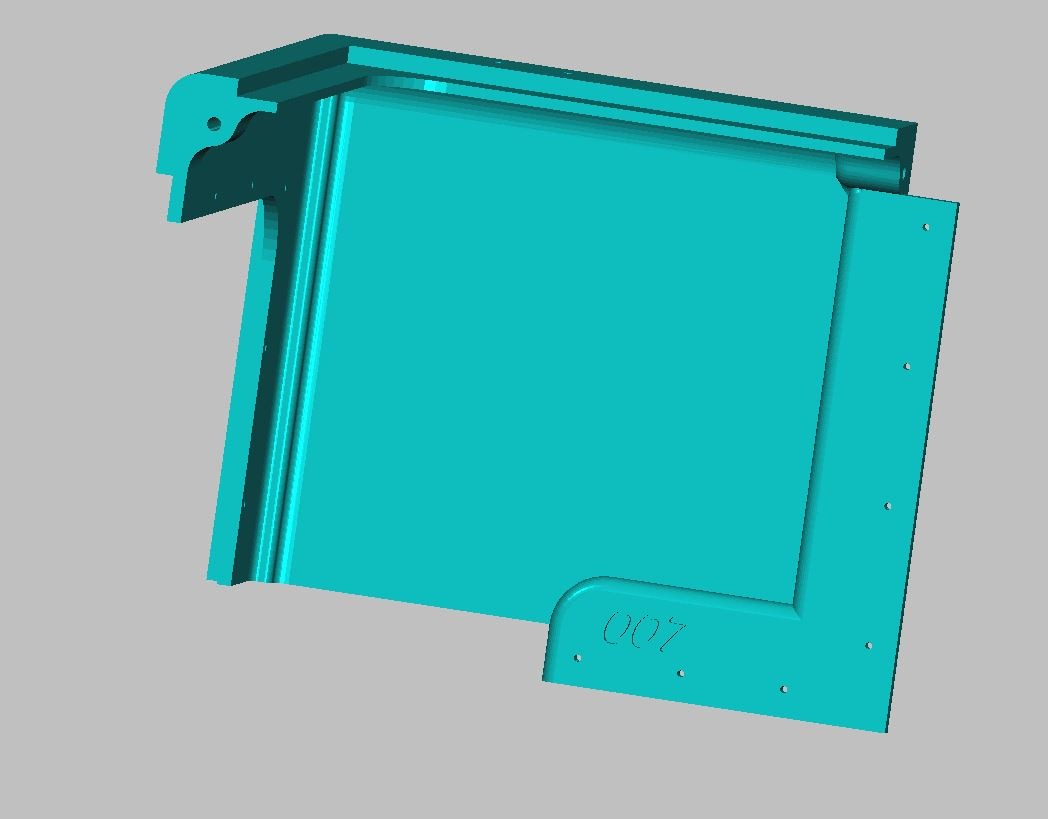

Capot Zortrax piece 007

Capot Zortrax piece 007

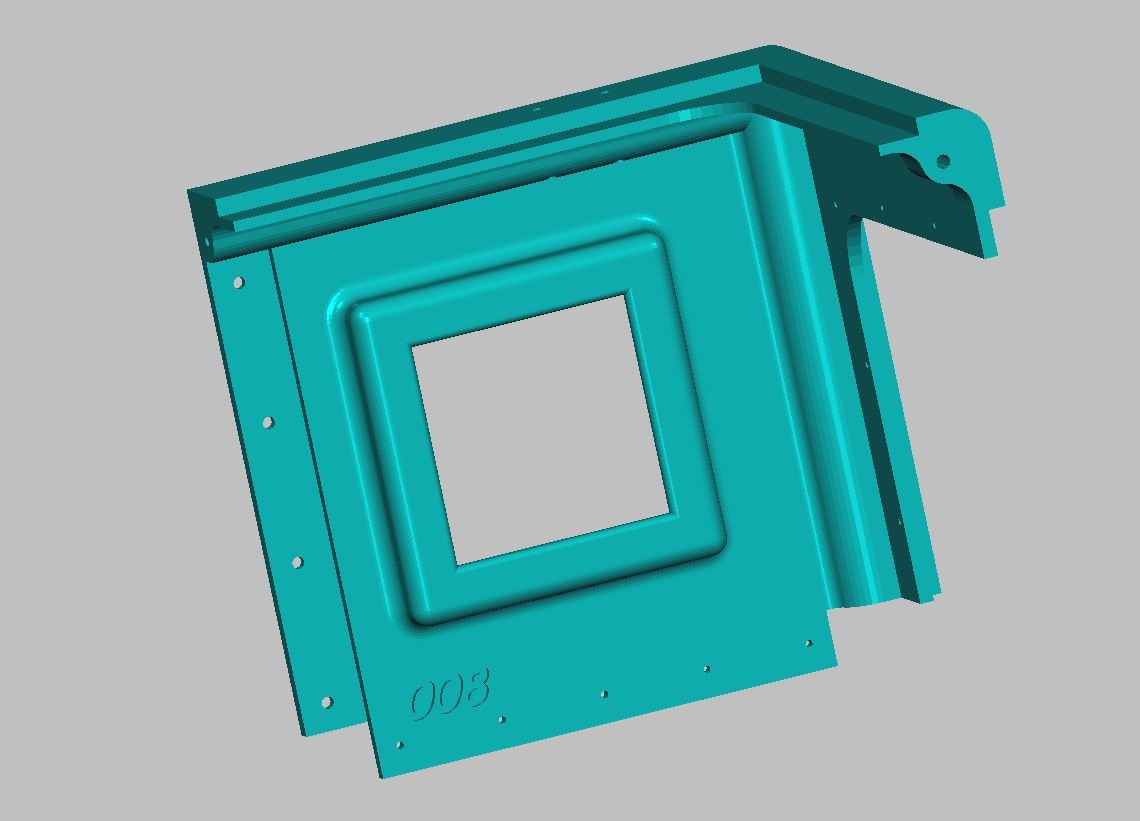

Capot Zortrax piece 008

Capot Zortrax piece 008

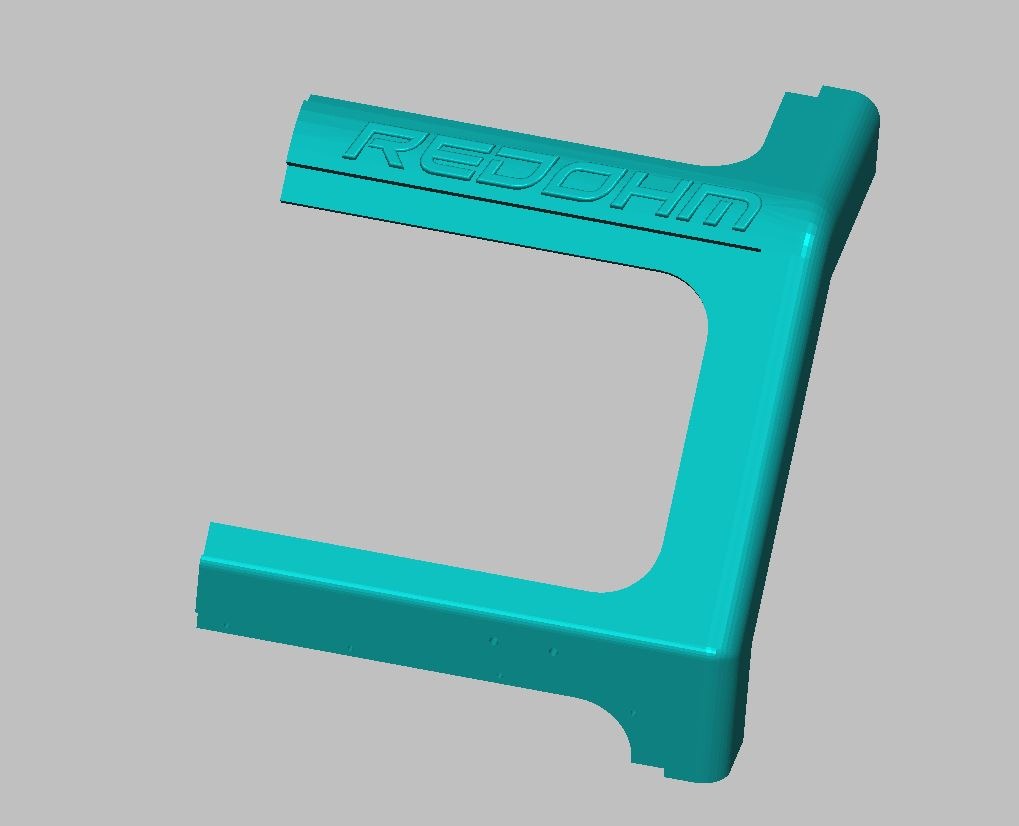

Capot Zortrax piece 009

Capot Zortrax piece 009



Fichier à télécharger pour imprimer ->

Retour au sommaire



Pieces capot Zortrax M200 accessoires

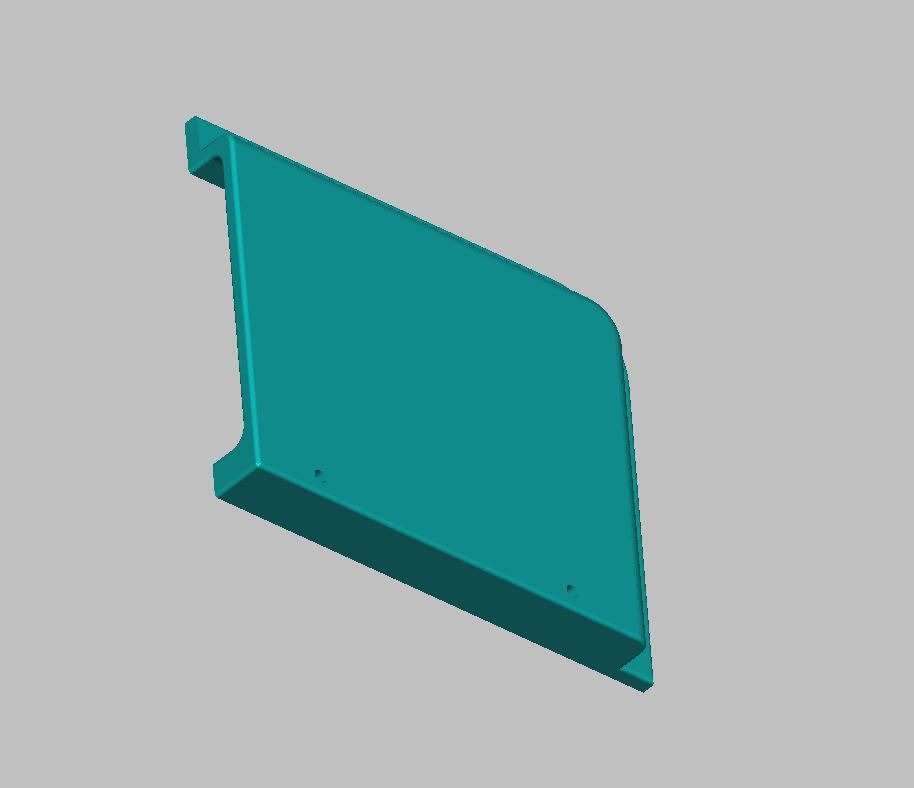

Pièce 020 - Capot câble Zortrax M200 - RedOhm

Pièce 020 – Capot câble Zortrax M200 – RedOhm

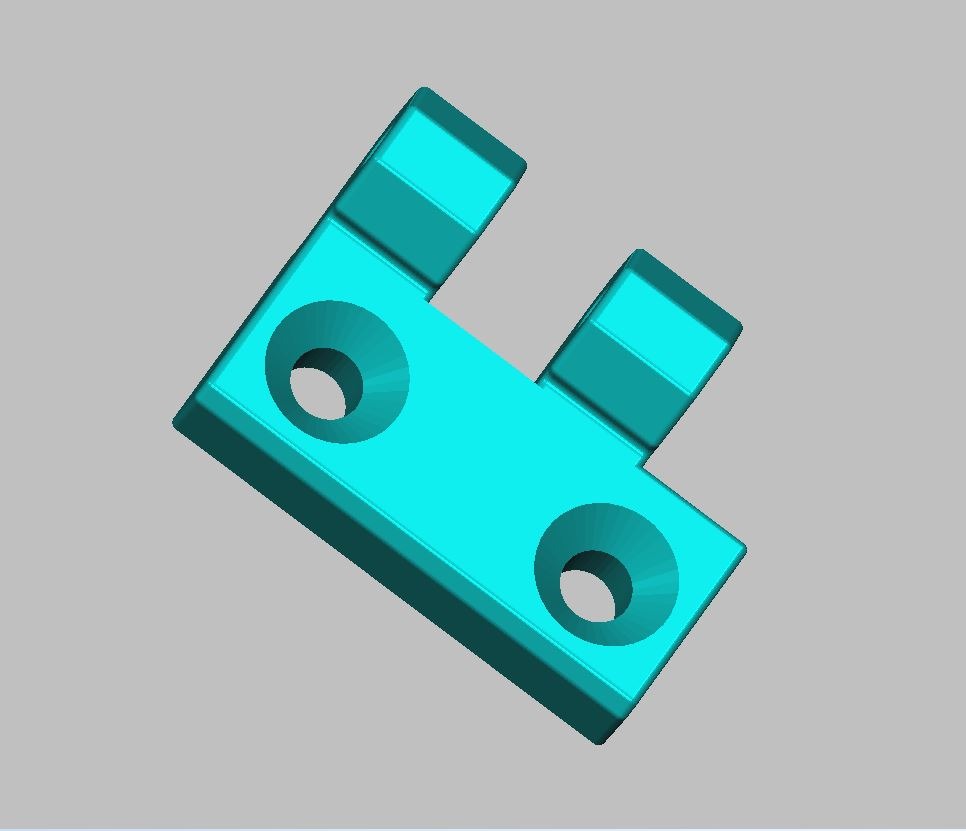

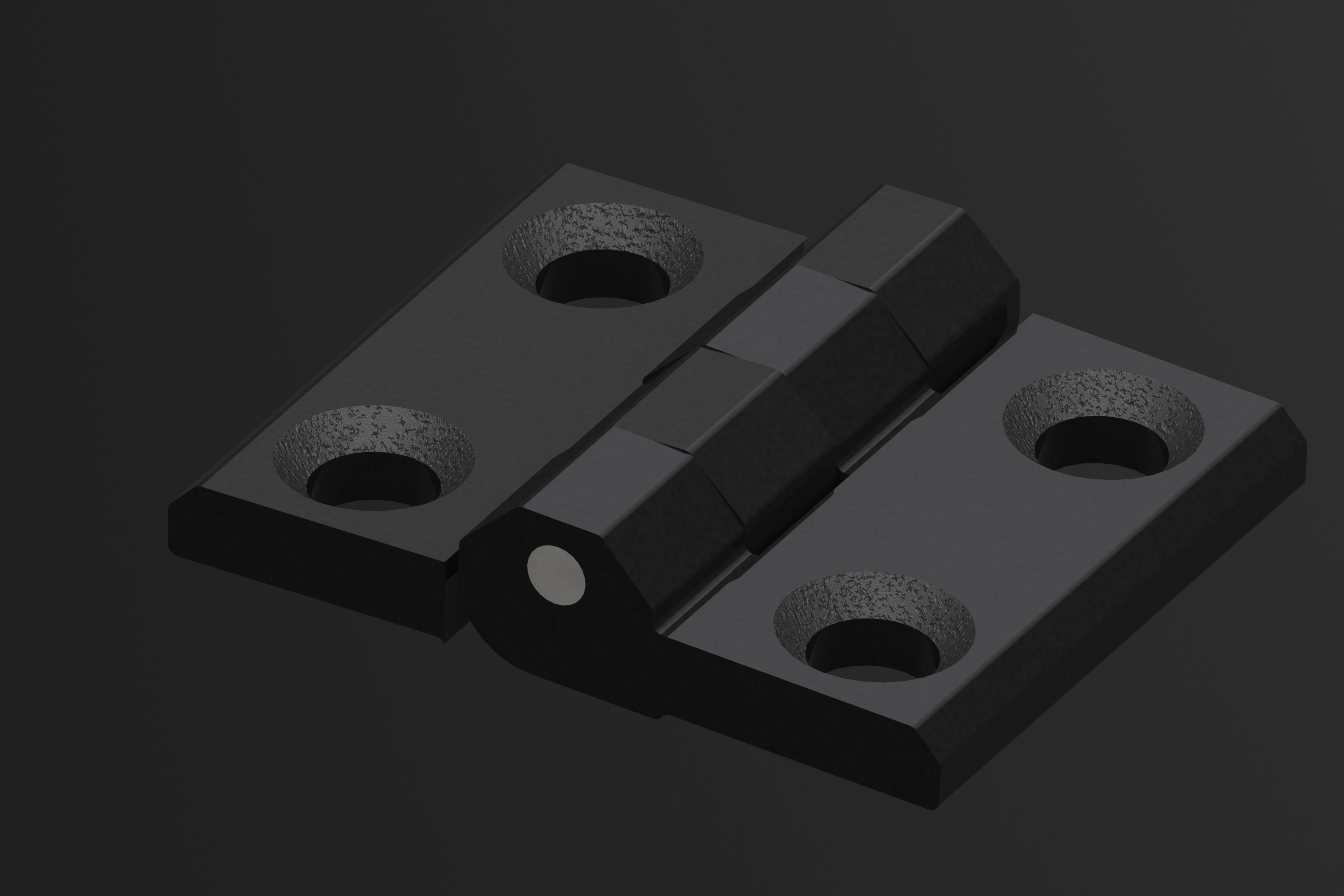

Pièce 021 - Charniere Zortrax M200 - RedOhm

Pièce 021- Charniere Zortrax M200 – RedOhm

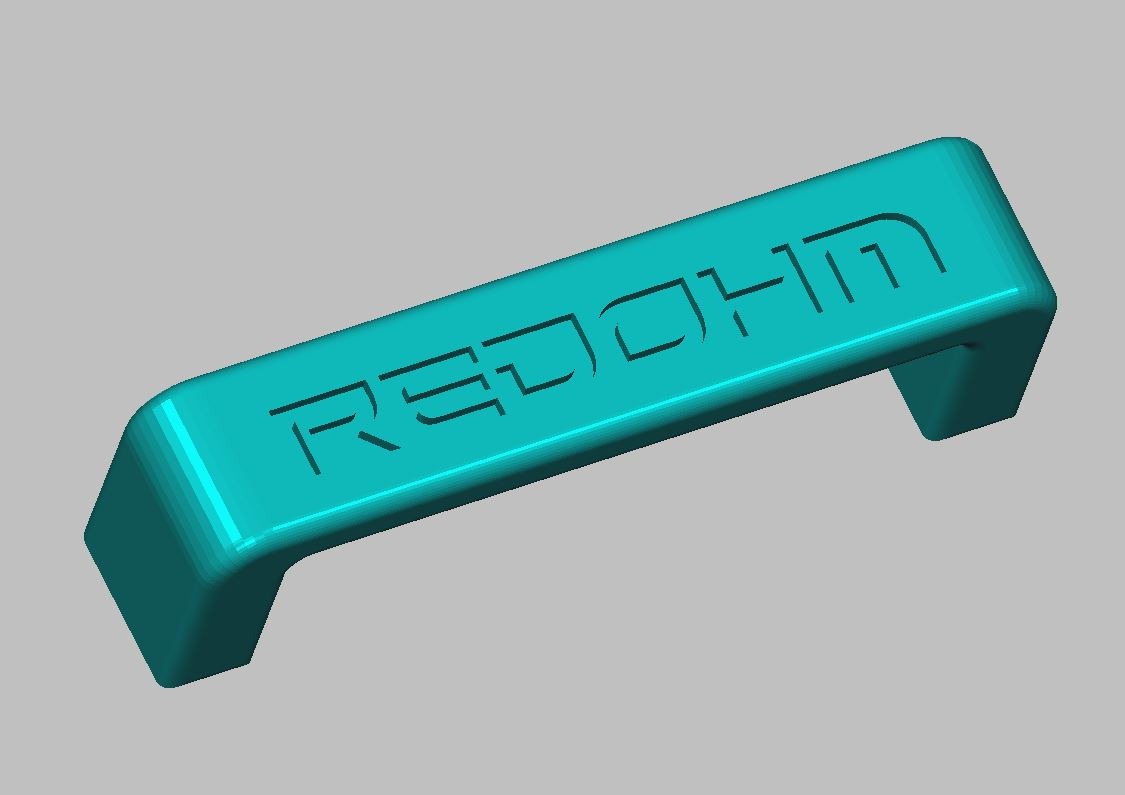

Pièce 022 -Poignet Zortrax M200 - RedOhm

Pièce 022 -Poignet Zortrax M200 – RedOhm



Fichier à télécharger pour imprimer ->
Retour au sommaire

separateur-redohm-001

Dossier pour le plexiglas



Information technique et approvisionnement

Le polyméthacrylate de méthyle ou PMMA, plus connu sous le nom de plexiglas, a été inventé par les chimistes Barker et Skinner en 1924.
Il s’agit d’une matière Plastique appartenant à la famille des thermoplastiques, qui a pour propriétés d’être transparente et très résistante.
Ce matériau appartient à la famille des thermoplastiques, c’est-à-dire des matières plastiques qui se déforment et peuvent être façonnées sous l’action de la chaleur.

Source : Gralon.net
Exemple d’approvisionnement : Evonik industries

Plan de découpe pour le plexiglas

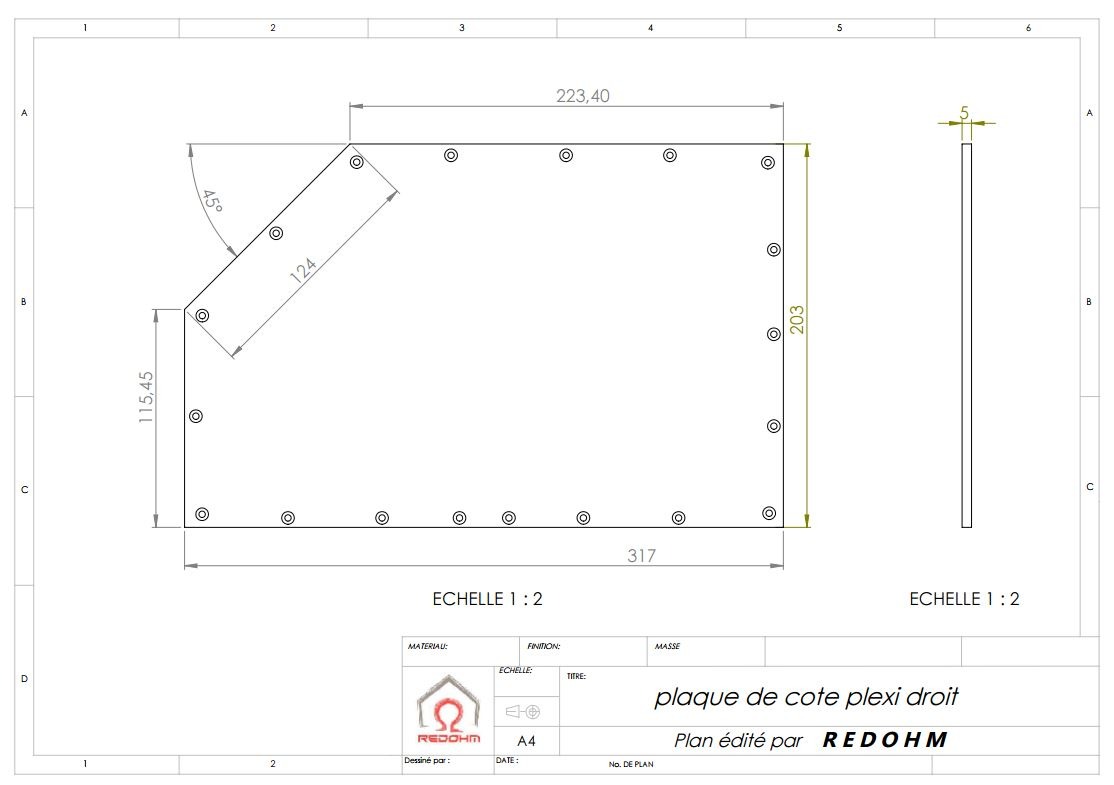

Plaque de cote plexi droit - RedOhm

Plaque de cote plexi droit – RedOhm

Fichier ci-dessus de l’ensemble des plexi

plaque de cote plexi droit
plaque de cote plexi gauche
plaque dessus
plaque devant bas
plaque devant haut
