Microcontrôleur : Carte de développement Teensy 3.2

Mise à jour le 03/04/2019 .Dans cet article vous trouverez les caractéristiques principales de la carte Teensy 3.2 , ainsi que les cartes additives de différents constructeurs  pour son utilisation .

Nous avons remarqué que pour certains constructeurs, lorsque le  matériel devient obsolète , il est difficile de se procurer: drivers, schéma, exemple de programme ou même sous quel système d’exploitation ce matériel fonctionnait, alors que nous en possédons encore  dans nos tiroirs . C’est pour cela que nous avons décidé de stocker le maximum d’information sur notre site . Evidemment cela ne concerne que le matériel que nous utilisons .

Sommaire :



.

Retour au sommaire

.



Présentation de la carte Teensy 3.2



Teensy USB Development Board - RedOhm

Teensy USB Development Board

La Platine de Développement Microcontrôleur USB Teensy 3.2 est un système de développement de microcontrôleur complet basé sur USB, dans un très faible encombrement, capable de mettre en œuvre de nombreux types de projets. Toute la programmation se fait au travers du port USB. Aucun programmateur spécial n’est nécessaire, il ne suffit que d’un câble standard USB « Micro-B » et d’un PC ou Macintosh doté d’un port USB. La mémoire RAM a été quadruplée, passant de 16 à 64 Ko. Alors que 16 Ko sont largement suffisants pour presque toutes les bibliothèques Arduino, 64 Ko permettent des applications plus avancées. Des icônes et des graphiques pour écrans couleur et des effets audio nécessitant des retards, comme la réverbération et le chorus,ces effets deviendront possibles sur la Teensy 3.2. La mémoire Flash a également été doublée, passant à 256 Ko, et fournit le double de bande passante mémoire. Teensy 3.2 dispose de sa propre sortie analogique. Vous pouvez toujours filtrer au moyen de la MLI, mais une vraie sortie analogique répond plus rapidement. La sortie est générée par la tension stable de référence, elle ne varie donc pas si votre tension d’alimentation change légèrement.

Teensy 3.2 est le remplacement direct, compatible à 100% pour Teensy 3.1. Il est entièrement compatible avec tous les cartes d’extension conçus pour Teensy 3.1, y compris la carte son et l’adaptateur OctoWS2811.

Information de chez : Robotshop

Site du fabricant  pour :  Teensy

.

Retour au sommaire

Spécifications de la carte Teensy 3.2

  • Processeur : MK20DX256VLH7
  • Noyau : Cortex-M4
  • Vitesse nominale : 72 MHz
  • Surcadençable : 96 MHz
  • Mémoire
    • Flash : 256 Ko
    • RAM : 64 Ko
    • EEPROM : 2 Ko
  • Bande passante : 192 Mo/s
  • Mémoire cache : 256 octets
  • Accès direct en mémoire : 16 canaux
  • 34 entrées/sorties numérique
  • 21 entrées analogique haute résolution (13 bits utilisable / 16 Bits hardware)
  • 12 sorties PWM ( voir pinout )
  • 7 timers
  • USB avec transfert DMA
  • 3 ports UART (série)
  • SPI, I2C, I2S, modulation IR
  • I2S (pour interface audio haute qualité)
  • Horloge temps réelle possible (prévoir quartz 32.768Khz et pile 3V pour la sauvergarde)
  • 4 canaux DMA (séparé de l’USB)
  • Tension de sortie : 3,3 V
  • Tension en entrée : tolérance au 5 V
  • Dimensions: 35 x 18 mm

A savoir :

Tolérance de 5 volts sur les entrées numériques.Toutes les broches numériques sont tolérantes pour une tension de  5 volts sur Teensy 3.2 . Cependant, les broches analogiques (A10-A14), AREF, Programme et Réinitialisation sont uniquement 3.3V.

.

Retour au sommaire

Pinouts Teensy 3.2

.

Pinouts Teensy 3-2 - face avant

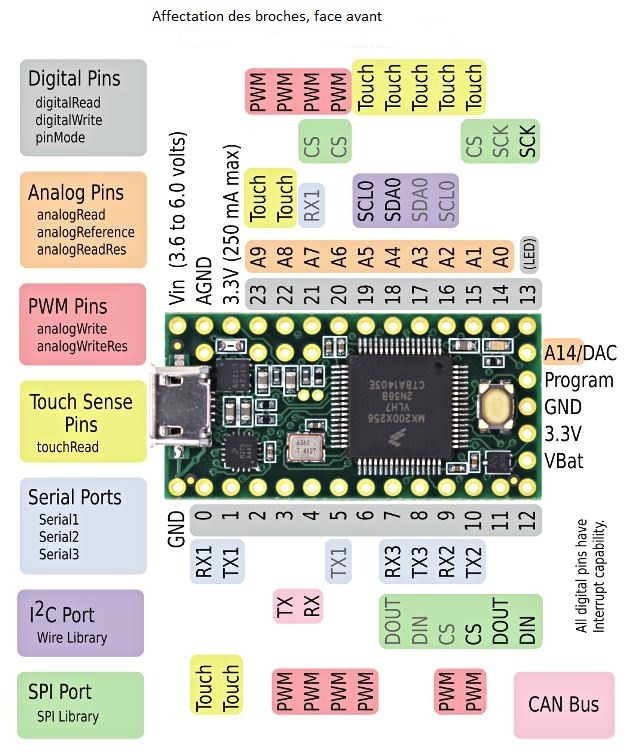

Pinouts Teensy 3-2 – face avant

.

.

Pinouts Teensy 3-2 les 2 faces

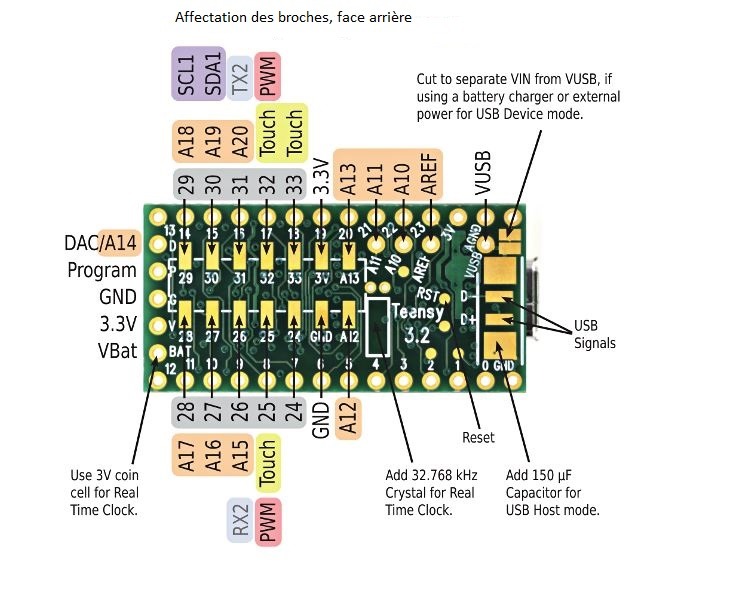

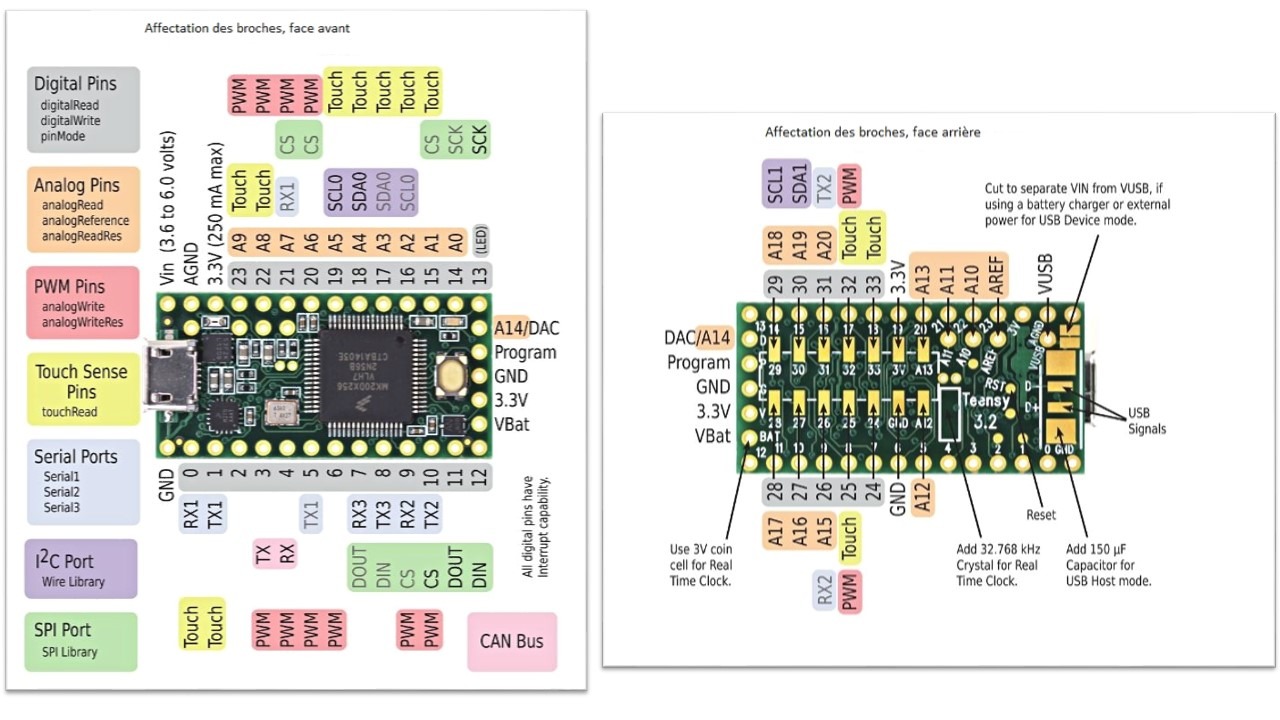

Ensembles des faces pour le câblage . Pinouts Teensy 3-2 les 2 faces

.

Retour au sommaire

Installation de TEENSYpar le biais de l ‘IDE Arduino

1.] Téléchargez la dernière version de l’IDE  Arduino sur le site  : IDE Arduino

2.] Télécharger la dernier version  du programme Teensy Loader, disponible sur le site suivant du fabricant . Choisissez la version correspondante à votre système d’exploitation.

Page pour télécharger la dernier version  de la carte Teensy ( capture du 17/08/2017 )

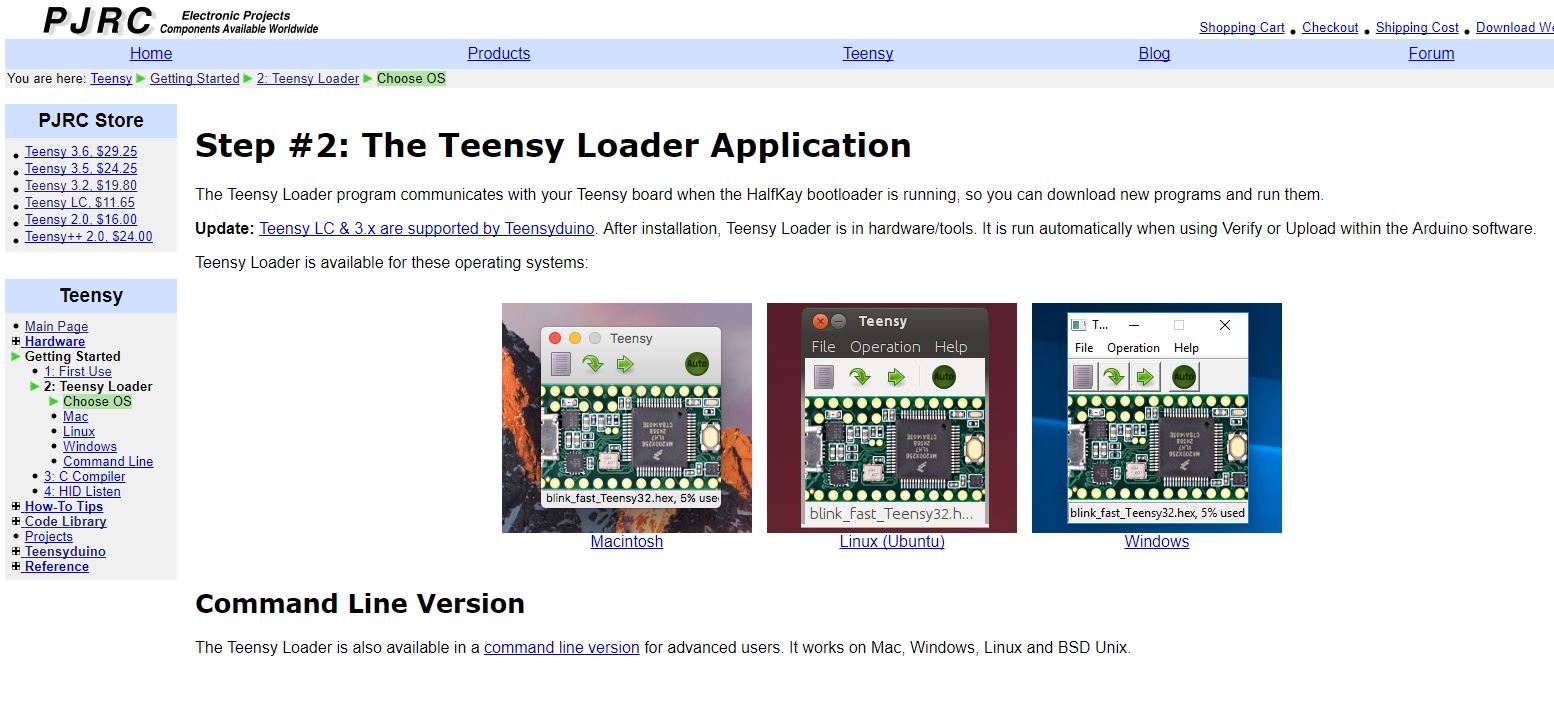

Page pour télécharger la dernier version  de la carte Teensy ( capture du 17/08/2017 )

3.] Exécuter l’installateur Teensyduino.

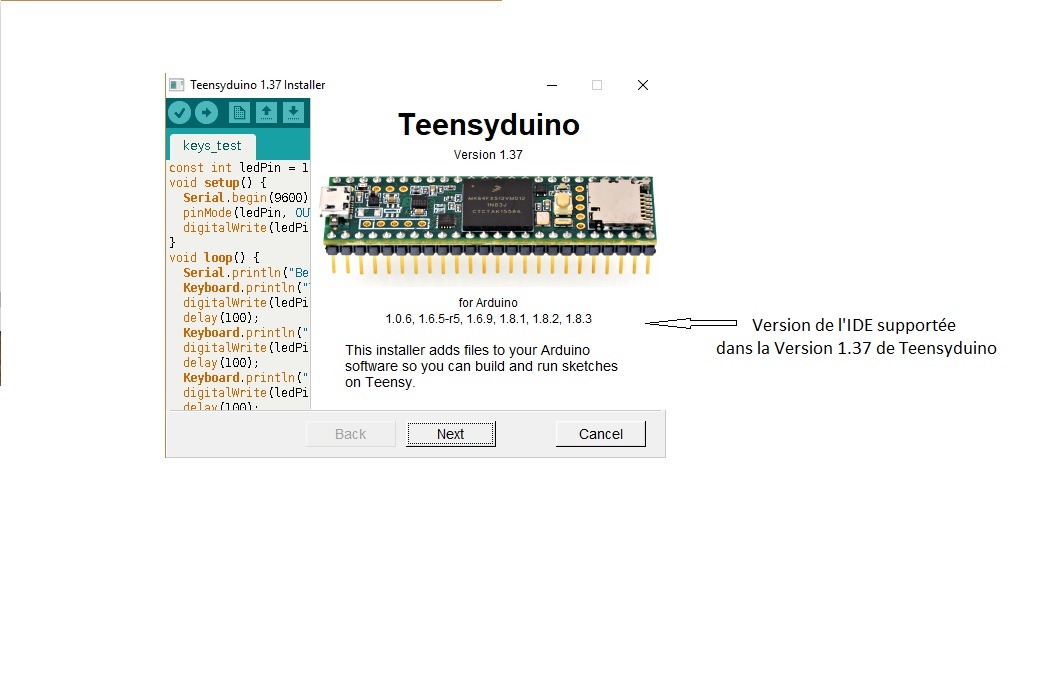

     Le programme d’installation de Teensyduino ajoute les fichiers de support nécessaires à              Arduino. Votre copie d’ Arduino doit être l’une des versions prises en charge listées sur ce            premier écran.

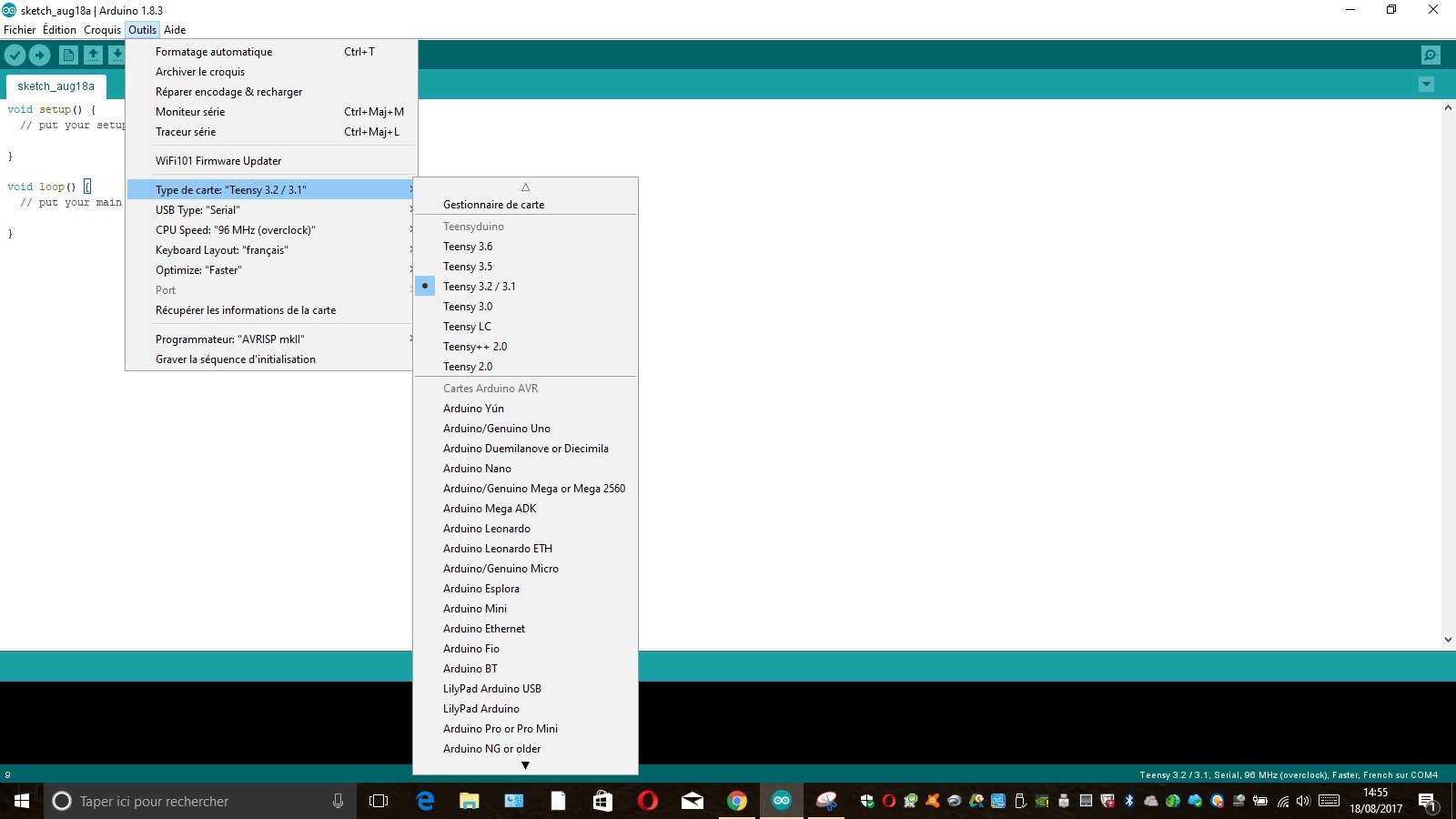

Version teste IDE Arduino 1.8.3 avec Teensyduino, version 1.37



Après installation de Teensyduino, version 1.37

en cours de rédaction

.

Retour au sommaire

Signal de réinitialisation de la carte Teensy 3.2

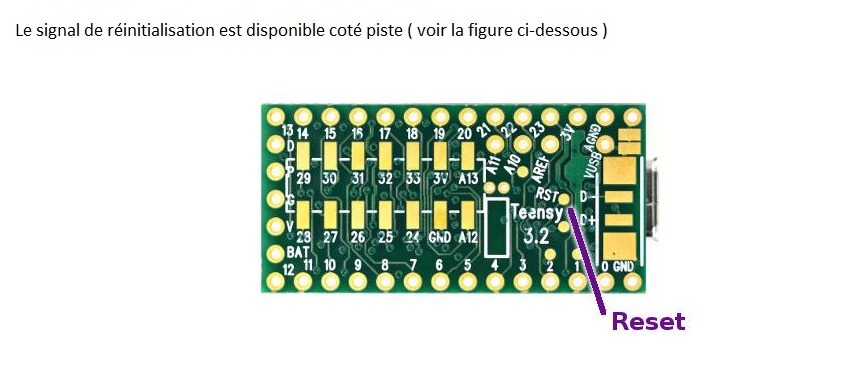

Le signal de réinitialisation est disponible sur la piste RST coté piste

Le signal de réinitialisation du Teensy 3.2 est disponible sur la piste RST coté piste

.

Retour au sommaire

Platine d’interface pour module Teensy.

Prot Shield avec capteurs de mouvement.

Ce module intègre un capteur IMU 10 DOF, un amplificateur audio 2 W (avec sortie pour Hauts-parleurs), un buffer haute vitesse 5 V pour le pilotage de LEDs RVB APA102 et une mémoire flash de 8 Mbyte pour stocker des images, du son et autres données.

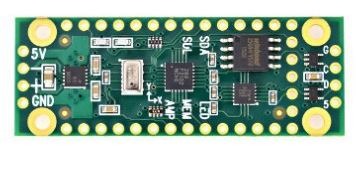

Platine IMU + Ampli audio 2W + Memoire

Platine IMU + Ampli audio 2W + Memoire

A savoir :

  • Avec Teensy 3.2, la bibliothèque audio Teensy peut être utilisée pour créer des sons.
  • Le Prop Shield possède une mémoire flash de 8 Mo, destinée à stocker des clips audio, des images, des données de journalisation ou pour d’autres utilisations.La bibliothèque SerialFlash est utilisée pour accéder à cette mémoire.
  • La carte dispose d’un amplificateur audio de 2 watts, capable de piloter des haut-parleurs de 4 ou 8 ohms.

Distributeur : Lextronic
