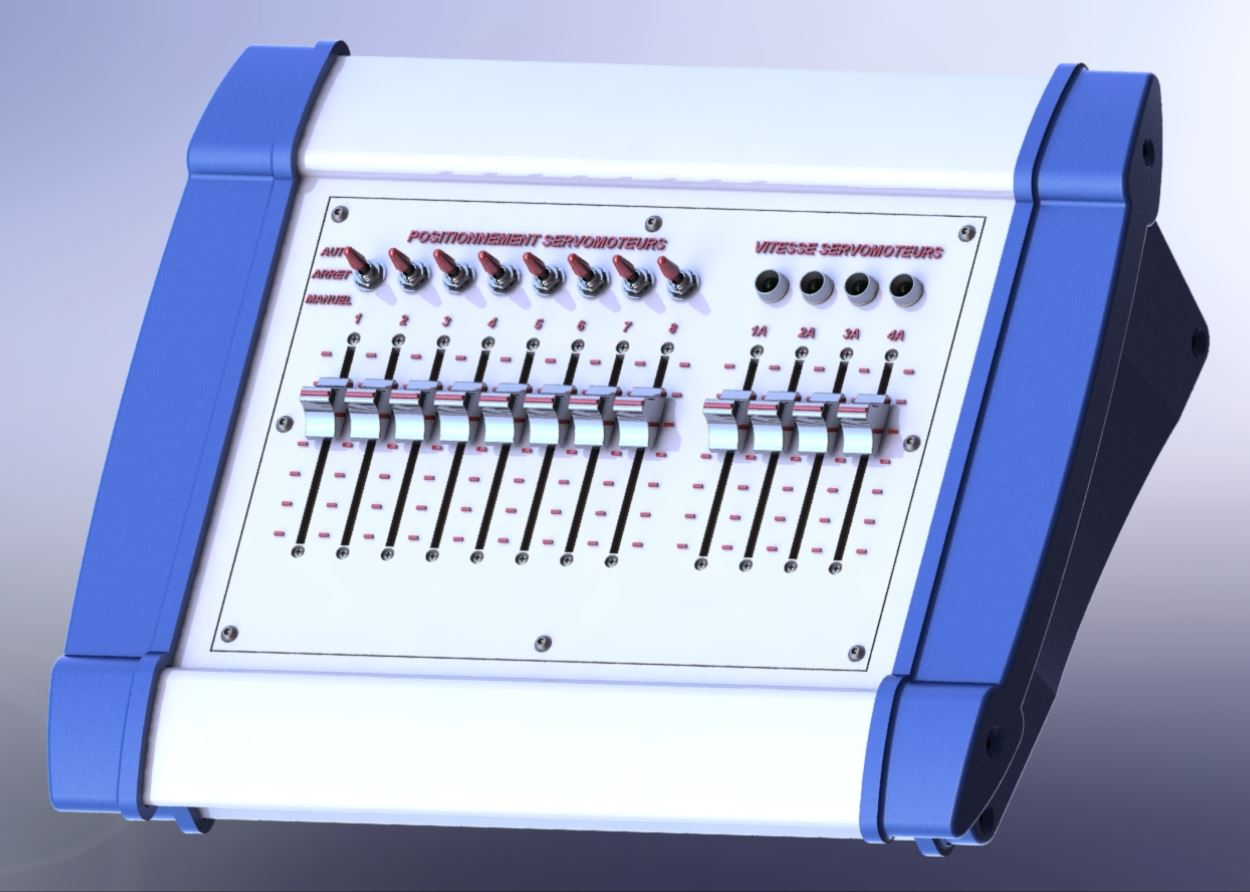

Mise à jour le 30/06/2019 : Dans cet article, vous est présenté le Servomoteur contrôle un système de pilotage multi servomoteurs, avec la possibilité de régler la vitesse de chaque servomoteur en mode automatique,mais la partie la plus polyvalente étant son coffret , une réalisation en #impression3d
Servomoteur contrôle .
Sommaire :
- Vue éclatée du coffret servomoteur controle .
- Fichier STL à télécharger pour l’impression 3D.
- Position conseillée dans l’imprimante
- Information pour l’impression 3D
- Résultat de l’impression 3D
- Liste du matériel et descriptif
- Etude et principe de fonctionnement ( en cours )
- Schéma électrique du servomoteur contrôle ( en cours )
- Programme du système. ( en cours )
- Pour tout problème
- Retour au menu réalisations diverses
Vue éclatée du Servomoteur contrôle |

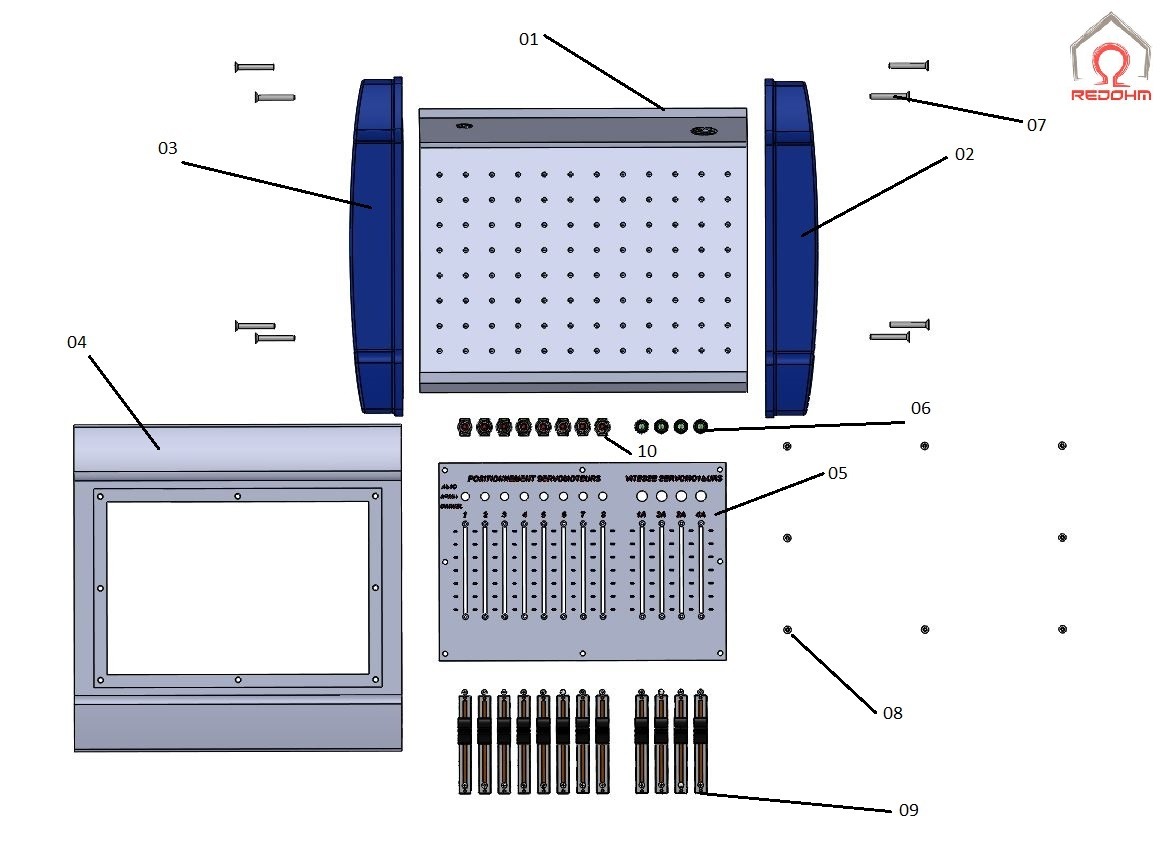

Éclaté du servomoteur contrôle – RedOhm
Nomenclature :
- Repère 01 : Plaque coffret bas pupitre
- Repère 02 : poignée coté gauche
- Repère 03 : poignée coté droit
- Repère 04 : plaque support face avant
- Repère 05 : platine supérieure
- Repère 06 : Support de led
- Repère 07 : Visse de maintient .
- Repère 08 : Insert Laiton Nickelé, M3
- Repère 09 : Potentiomètre, 10kΩ
- Repère 10 : Interrupteur
Fichier STL du servomoteur contrôle |
Position conseillée dans l’imprimante |
|

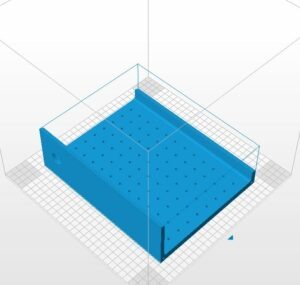

 Rep 01 – Plaque coffret Bas pupitre-Z300
|

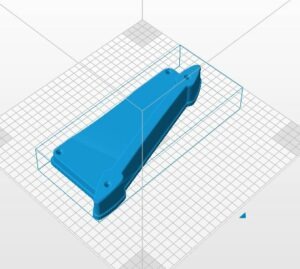

 Rep 02 – poignée coté gauche-Z300 |

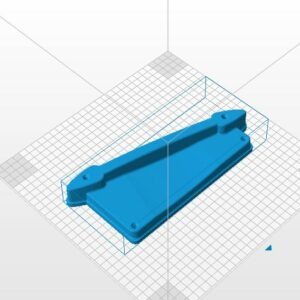

 Rep 03 – poignée coté droit -Z300 |

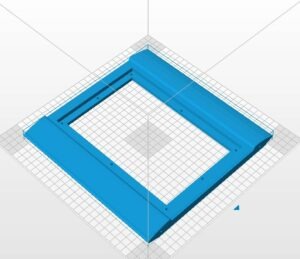

 Rep 04 – plaque support face avant-Z300 |
Fichier STL à télécharger pour l’impression 3D. |
|
.
Retour au sommaire.
Information pour l’impression 3D |
|||||
| Repere | X en mm | Y en mm | Z en mm | Temps en heure | Filament en gr |
| 01 | 202 | 250 | 83.1 | 36h | 436 |
| 02 | 250 | 51 | 110 | 16h47mm | 197 |
| 03 | 250 | 51 | 110 | 16h53 | 198 |
| 04 | 241 | 250 | 70 | 24h | 313 |
–
Résultat de l’impression 3D |

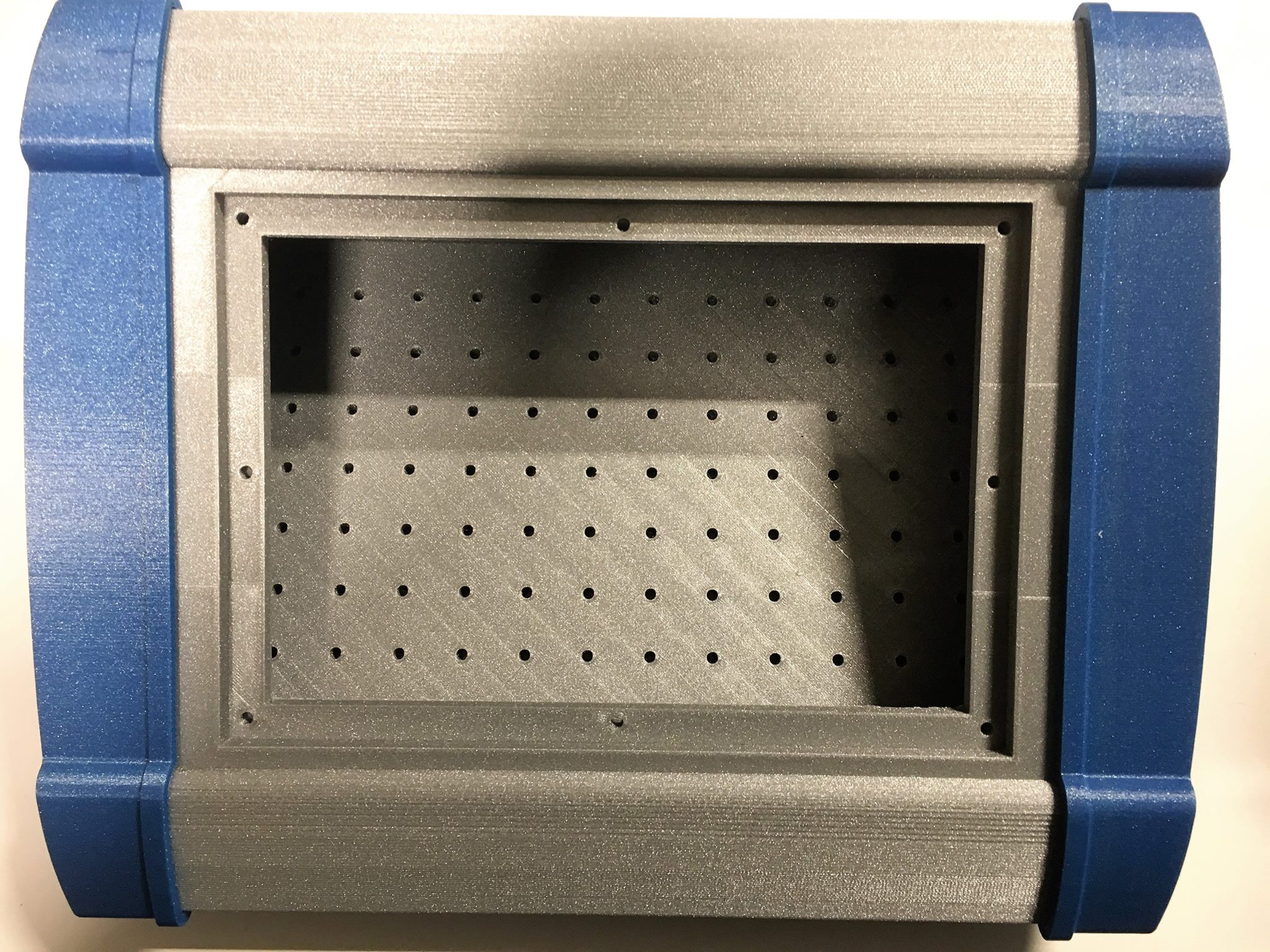

Coffret 01 pour servomoteur controle – RedOhm 002
.

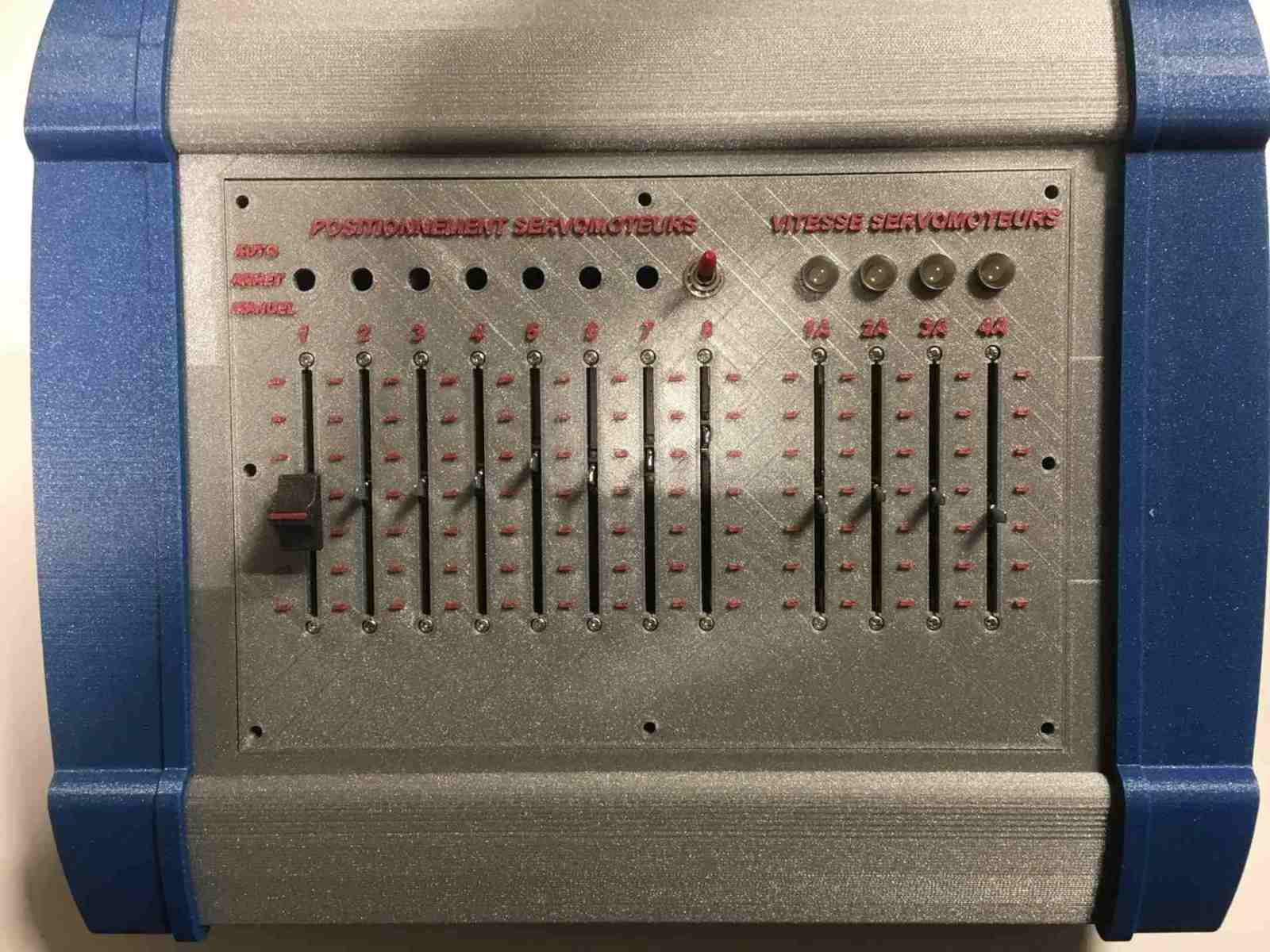

Coffret controle servomoteur 001
.
Liste du materiel et descriptif |
- Repère 01 : Plaque coffret bas pupitre ( Impression 3D ) .
- Repère 02 : poignée coté gauche ( Impression 3D ) .
- Repère 03 : poignée coté droit ( Impression 3D ) .
- Repère 04 : plaque support face avant ( Impression 3D ) .
- Repère 05 : platine supérieure ( Impression 3D ) .
- Repère 06 : Support de led
- Support de fixation pour led 5 mm / Corps en métal chromé / Diamètre de perçage: 8,5 mm.
- Fournisseur : Gotronic
- Code produit fournisseur : 03258
- Repère 07 : Visse de maintient .
- Repère 08 : Insert RS Pro Laiton Nickelé, M3
- Référence revendeur RS-composant : 278-584
- Fournisseur : RS composant
- Repère 09 : Potentiomètre, 10kΩ, ±20%, 0,25W, Linéaire, Traversant, série PTA
- Les potentiomètres bas profil à glissière de série APE avec un boîtier métallique et un élément de carbone de longue durée. Les potentiomètres à glissière de série APE sont disponibles en trois longueurs et option bande simple ou double.
- Fabricant du potentiomètre : Bourns
- Référence fabricant : PTA6043-2015DPB103
- Référence revendeur RS-composant : 737-7795
- Pour plus d’information sur le potentiomètre
- Fournisseur : RS composant
- Repère 10 : Interrupteur à levier, On-Off-On, 1RT, 5 A @ 28 V c.c.
- Référence fabricant : 1A13-NF5STSE-B
- Fournisseur : RS composant
- Référence revendeur RS-composant : 448-0753
- Repère 11 : Carte Arduino Mega 2560 est basée sur un ATMega2560 cadencé à 16 MHz. Elle dispose de 54 E/S dont 14 PWM, 16 analogiques et 4 UARTs.
- Pour plus d’information sur l’Arduino Mega
- Fournisseur : Gotronic / Lextronic / RS composant Etc ..
- Repère 12 :
.
Retour au sommaire.
A suivre ——-………->
