Description de l’ecran tactile 7 »
gen4-uLCD-70DCT-CLB-AR pour Arduino

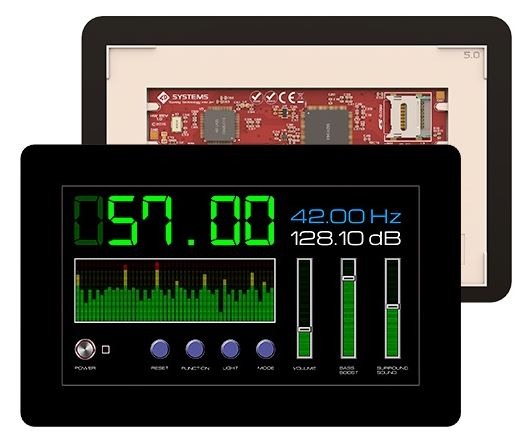

Ce pack d’affichage 4D Systems pour ArduinoTM  est composé d’un module d’affichage gen4-uLCD-70DCT-CLB, d’un shield Arduino 4D et d’un câble 5 broches pour connecter facilement un ArduinoTM à l’écran 4D Systems.

La communication avec le module d’affichage est effectuée via le port série de la carte ArduinoTM. Un seul port digital sur la carte ArduinoTM est utilisé pour une réinitialisation externe de l’afficheur.

Le module tactile capacitif gen4-uLCD-70DCT-CLB est doté d’un écran LCD TFT couleur de 7″ (178 mm) et est livré avec un cadre autocollant. Il dispose de stockage de mémoire micro-SD (carte non incluse), de GPIO et de ports de communication ainsi que de minuteurs de résolution de plusieurs millisecondes et de génération audio.

Il est piloté par le processeur graphique 4D Systems Diablo16, qui offre un éventail de fonctionnalités et d’options pour tout concepteur / intégrateur / utilisateur.

Les modules d’affichage intégré Diablo16 de 7 pouces font partie de la dernière génération de modules conçus et fabriqués par 4D Systems. La série gen4 a été conçue spécifiquement pour faciliter l’intégration et l’utilisation, en tenant compte des exigences d’espace et de fonctionnalité.

La série gen4 est 100% compatible avec l’IDE Workshop4 et ses 4 environnements de développement différents, offrant à l’utilisateur une multitude d’options pour programmer et contrôler son système.

La série gen4 de modules d’affichage intégrés comprend une prise ZIF à 30 broches, conçue pour un câble FPC à 30 broches, pour une connexion simple et facile à une carte mère ou une application, ou pour une connexion aux cartes d’extension.


Retour au sommaire .

Caractéristiques et spécificités de l’écran.

  • Alimentation prévoir : 4,0 à 5,5 Vcc
  • Processeur : DIABLO16
  • Résolution : 800×480 pixels RGB, 65000 couleurs
  • Ecran : TFT 7″ tactile capacitif intégré
  • Zone de visualisation : 154,8 x 85,6 mm
  • Mémoire :
    • 6 x 32750 octets de mémoire Flash pour le code d’application utilisateur et les données
    • 32 Ko de SRAM uniquement pour l’utilisateur
  • Entrée / Sorties :
    • 16 broches d’E/S à usage général pour l’interface utilisateur, qui comprennent 4 entrées analogiques configurables
  • Le GPIO est diversement configurable pour des fonctions alternatives telles que :
    • 3 canaux I2C disponibles
    • 1 port I2C dédié pour carte SD et 3 ports SPI configurables disponibles
    • 1 port de communication série TTL dédié et 3 ports configurables disponibles .
    • Jusqu’à 6 GPIO peuvent être utilisés comme compteurs de broches.
    • Jusqu’à 6 GPIO pour PWM (simple et servo)
    • Jusqu’à 10 GPIO pour la sortie d’impulsions
    • Jusqu’à 14 GPIO peuvent être configurés pour les entrées codeur Quadrature (2 canaux)
  • Connecteur de carte mémoire micro-SD intégré pour le stockage multimédia et l’enregistrement de données
  • Connexion FPC 30 broches, pour tous les signaux, l’alimentation, les communications, le GPIO et la programmation.
  • Accès au fichier compatible DOS (format FAT16) ainsi qu’un accès de faible niveau à la mémoire de la carte.
  • Broche audio dédiée PWM pilotée par des fichiers WAV depuis une carte micro-SD
  • Affichage d’images en couleur, animations, icônes et clips vidéo
  • Prend en charge toutes les polices Windows disponibles
  • Fixation : cadre autocollant
  • Dimensions : 190,1 x 121,9 x 8,2 mm

Référence 4D Systemsgen4-uLCD-70DCT-CLB
