Tutoriel Arduino : communication I2c 1 maitre 2 esclaves



Mise à jour le 25/09/2019 – Rubrique traitant de la communication I2C entre 3 cartes Arduino Mega , dont 1 maître et 2 esclaves . Niveau de difficulté du tutoriel 4/10

Sommaire :





separateur-redohm-001

Objectif de ce tutoriel

Le but de ce montage est de vous faire appréhender le principe de fonctionnement de la communication I2C ceci pour le mettre en application dans différents montages qui jalonnent nos rubriques  en particulier sur  le robot Maya.

Le montage est le suivant :

Nous possédons un maître avec un Arduino Méga qui va dialoguer avec deux esclaves du même type. Chacun des esclaves recevra une Led mais également un bouton poussoir, permettant de modifier la couleur de la Led tant qu’il n’y a pas eu encore de réception I2C.

De son côté, la carte maitre recevra 2 potentiomètres qui agiront sur la couleur de la LED de la carte esclave correspondante, potentiomètre1  pour l’esclave 1  et led une, potentiomètre 2 pour l’esclave 2 LED 2.

Quand on tournera un des 2 potentiomètres, la nouvelle valeur parcourra le bus I2c via  la carte correspondante pour le changement de couleur de la LED et uniquement lors du changement de cette valeur afin de ne pas saturer le réseau.

Dès lors qu’une valeur est reçue sur le Bus I2c, le bouton poussoir de la carte esclave correspondante est désactivé, et la couleur de la Led est modifiée en fonction de la valeur reçue.

.

Retour au sommaire

.

separateur-redohm-001

Matériel nécessaire pour ce tutoriel

  • 3 cartes Arduino Mega 2560
  • 3 Module Grove Mega Shield V1.2 103020027
    • Le module Grove Mega Shield est un e carte d’interface permettant de raccorder facilement sans soudure les capteurs et les actionneurs Grove de Seeedstudio sur une carte compatible Arduino Mega.

      Module Grove Mega Shield V1.2 103020027

      Module Grove Mega Shield V1.2 103020027

  • 2 module Led 8 mm RGB Grove V2.0 104020048
    • Ce module led RGB 8 mm est compatible Grove et permet d’obtenir une couleur au choix à partir d’une sortie d’une microcontrôleur .



  • 2 Module bouton Grove 111020000
    • Ce module compatible Grove est un bouton-poussoir qui fait passer une sortie de l’état bas à l’état haut lors d’une pression. Il peut servir d’entrée digitale pour un microcontrôleur.
  • 2 Module potentiomètre Grove 101020017
    • Ce module potentiomètre compatible Grove délivre un signal analogique et est équipé d’une résistance de 10 kΩ

.

Retour au sommaire

.

separateur-redohm-001

Information complémentaire sur la bibliothéque wire

Bibliothèque wire Arduino

La gestion du bus I²C et des fonctions hardware TWI (Two Wire Interface) des processeurs Atmel
est intégré nativement dans l’IDE Arduino et ne nécessite donc pas d’installation de bibliothèques externe.

Par défaut la bibliothèque utilise pour ses variables et buffers interne jusqu’a 220 octets de mémoire Ram et 2.3Ko de mémoire flash programme (bootloader Arduino compris). Certains microcontrôleurs comme les ATtiny peu généreux de ce point de vue limiteront la complexité du logiciel ou les possibilités d’utilisation d’autres fonctions.

Que ce soit pour économiser la quantité de Ram utilisée ou pour obtenir des trames I²C d’une longueur supérieure a 32 octets, il sera possible de modifier la taille des buffers d’émission et de réception utilisée par la bibliothèque en modifiant la valeur de la constante BUFFER_LENGHT declarée dans le fichier Wire.h situé dans le répertoire \hardware\arduino\avr\libraries\Wire. Par défaut cette valeur étant égale a 32 les buffers utilisent 32rx + 32tx = 64 octets de Ram, avec la majorité des circuits I²C il sera possible de diminuer cette valeur a 4 ou 8 en adaptant le logiciel.

Fonctions de base de la bibliothèque wire

Les variables utilisées par la bibliothèque seront déclarées au format uint8_t ou byte, il sera préférable de passer par une constante pour déterminer l’adresse de chaque périphérique. Const uint8_t Add : Adresse du périphérique distant sur 7bits la bibliothèque gérant le bit de poids faible R/W du dialogue I²C, le bit de poids fort de cette valeur est automatiquement mis à 0.

.

Retour au sommaire

.

separateur-redohm-001

Quelques informations sur le bus I2c

Généralités sur le communication en I2c

  • Le bus I2C permet de faire communiquer entre eux des composants électroniques très divers grace à seulement trois fils : Un signal de donnée ( SDA ), un signal d’horloge ( SCL ), et un signal de référence électrique ( Masse ).
  • Les données sont transmises en série à 100Kbits/s en mode standard et jusqu’à 400Kbits/s en mode rapide.
  • chaque périphérique sur le bus I2C est adressable, avec une adresse unique pour chaque périphérique du bus
  • Le nombre maximal d’équipements est limité par le nombre d’adresses disponibles, 7 bits d’adressage et un bit R/W (lecture ou écriture), soit 128 périphériques, mais il dépend également de la capacité (CB) du bus (dont dépend la vitesse maximale du bus). Il faut savoir que des adresses sont réservées pour diffuser des messages en broadcast et que de nombreuses adresses sont déjà attribuées par les fabricants ce qui limite grandement le nombre d’équipements (une variante d’adressage sur 10 bits existe également).

Terminologie du bus I2C

  • Emetteur : le composant qui envoie des données sur le bus.
  • Récepteur : le composant qui reçoit les données présentes sur le bus.
  • Maître : le composant qui initialise un transfert, génère le signal d’horloge et termine le transfert. Un maître peut être soit récepteur soit émetteur.
  • Esclave : le composant adressé par un maître. Un esclave peut être soit récepteur soit émetteur.
  • Multimaître : plus d’un maître peut tenter de commander le bus en même temps sans en altérer le message.
  • Arbitrage : procédure réalisée afin de s’assurer que si plus d’un maître essaie simultanément de prendre la commande du bus, un seul sera autorisé à le faire.
  • Synchronisation : procédure réalisée afin de synchroniser les signaux d’horloge fournis par deux ou plusieurs maîtres.
  • SDA : ligne des signaux de données (Serial DAta).
  • SCL : ligne des signaux d’horloge (Serial CLock).

Les adresses réservées sur le bus I2C :

Les addresses 0000 0xxx ne sont pas utilisées pour l’adressage de composants. Ils ont été résevés par Phillips pour effectuer certaines fonctions spéciales.

Adresse d’appel general

Adresse .0000 0000 : Après l’émission d’un appel général, les circuits ayant la capacité de traiter ce genre d’appel émettent un acquitement.

Le deuxième octet permet definir le contenu de l’appel

Adresse .0000 0010 : Les circuits qui le permettent rechargent leur adresse d’esclave.

Adresse .0000 0100 : Les circuits définissant leur adresse de façon matériel reinitialisent leur adresse d’esclave.

Adresse . 0000 0110 : RESET. Remet tout les registres de circuits connectés dans leur état initial ( Mise sous tension ). Les circuits qui le permettent rechargent leur adresse d’esclave.

Adresse . 0000 0000 : Interdit

Octet de Start .

Adresse . 0000 0001 : Cet octet est utilisé pour synchroniser les périphériques lents avec les périphériques rapides.

.

Retour au sommaire

.

separateur-redohm-001

Fonction utilisable sur les cartes Arduino
– communication I2c –

Bibliothèque ( fonction ) vous permettant  de communiquer avec des appareils I2C

  • begin()
    • Description : Initialise la librairie Wire et se connecte au bus I2C en tant que maître ou esclave. Cette instruction ne doit normalement n’être appelée qu’une seule fois au début du programme.
    • Syntaxe :
      • Wire.begin()
      • Wire.begin(adresse)
    • Paramètres :
      • addresse : l’adresse 7-bit esclave (optionnel); si non spécifiée, la connexion au bus se fait en mode maître.

.

Retour au sommaire

.

separateur-redohm-001

  • requestFrom()
    • Description : Fonction utilisée par le périphérique maître, elle sert à demander une information à un esclave. L’argument de cette fonction est l’adresse de l’esclave à interroger.
    • Syntaxe :
      • Wire.requestFrom(address, quantity)
      • Wire.requestFrom(address, quantity, stop)
    • Paramètres :

.

Retour au sommaire

.

separateur-redohm-001

  • beginTransmission()
    • Description : Cette fonction commence la transmission vers un esclave sur le bus de communication. L’adresse de ce périphérique doit être passée en argument.
    • Syntaxe :
      • Wire.beginTransmission(adresse)
    • Paramètres :

.

Retour au sommaire

.separateur-redohm-001

  • endTransmission()
    • Description Termine une transmission à un périphérique esclave qui a été commencée par beginTransmission () et transmet les octets qui ont été mis en file d’attente par write () .
    • Syntaxe
      • Wire.endTransmission()
      • Wire.endTransmission(stop)
    • Paramètres :

.

Retour au sommaire

.



separateur-redohm-001

  • write()
    • Description : Cette fonction écrit le paramètre qu’on lui donne (le premier) sur le bus de communication. Elle est commune aux deux types de périphériques .
      • le maître écrit sur le bus ,fonction utilisée entre beginTransmission() et   endTransmission() .
      • l’esclave écrit sur le bus mais après requête du maître, il ne peut pas écrire de son propre chef.
    • Syntaxe :
      • Wire.write(value
      • Wire.write(string)
      • Wire.write(data, length
    • Paramètres :
      • value: une valeur à envoyer en un seul octet .
      • string: une chaîne à envoyer en tant que série d’octets.
      • data: un tableau de données à envoyer en octets
      • length: le nombre d’octets à transmettre

.

Retour au sommaire

.



separateur-redohm-001

  • available()
    • Description : Cette fonction retourne le nombre d’octets disponibles à la lecture. Cette fonction est à appeler après requestFrom() sur un maître ou dans dans la fonction onReceive() sur l’esclave. Elle sert à savoir s’il y a quelque chose à lire ou pas et surtout combien d’octets seront à recevoir/stocker et analyser par le programme.
    • Syntaxe : Wire.available()
    • Paramètres : aucun

.

Retour au sommaire

.separateur-redohm-001


  • read()


    • Description : Lit un octet qui a été transmis d’un périphérique esclave à un maître après un appel à requestFrom () ou a été transmis d’un maître à un esclave.
    • Syntaxe :
      • Wire.read ()
    • Paramètres : Aucun

.

Retour au sommaire

.

separateur-redohm-001



  • SetClock()
      • Description : Cette fonction modifie la fréquence d’horloge pour la communication I2C . Les appareils esclaves I2C n’ont pas de fréquence minimale d’horloge de travail, mais 100KHz est généralement la ligne de base.
      • Syntaxe :
        • Wire.setClock(clockFrequency)



    • Paramètres : la valeur (en Hertz) de l’horloge de communication souhaitée. Les valeurs acceptées sont 100000 (mode standard) et 400000 (mode rapide). Certains processeurs prennent également en charge 10000 (mode basse vitesse), 1000000 (mode rapide plus) et 3400000 (mode haute vitesse). Reportez-vous à la documentation du processeur spécifique pour vous assurer que le mode souhaité est pris en charge.



.

Retour au sommaire

.

separateur-redohm-001

  • onReceive()


    • Description : Enregistre une fonction à appeler lorsqu’un périphérique esclave reçoit une transmission d’un maître.
    • Syntaxe : Wire.onReceive(handler)
    • Paramètres :

.

Retour au sommaire

.

separateur-redohm-001

  • onRequest()
    • Description : Enregistrer une fonction à appeler lorsqu’un maître demande des données à ce périphérique esclave.
    • Syntaxe : Wire.onRequest(handler)
    • Paramètres :



Information d’aprés le site : Arduino

.

Retour au sommaire

.



separateur-redohm-001



Schéma de principe du montage .
– communication I2c –

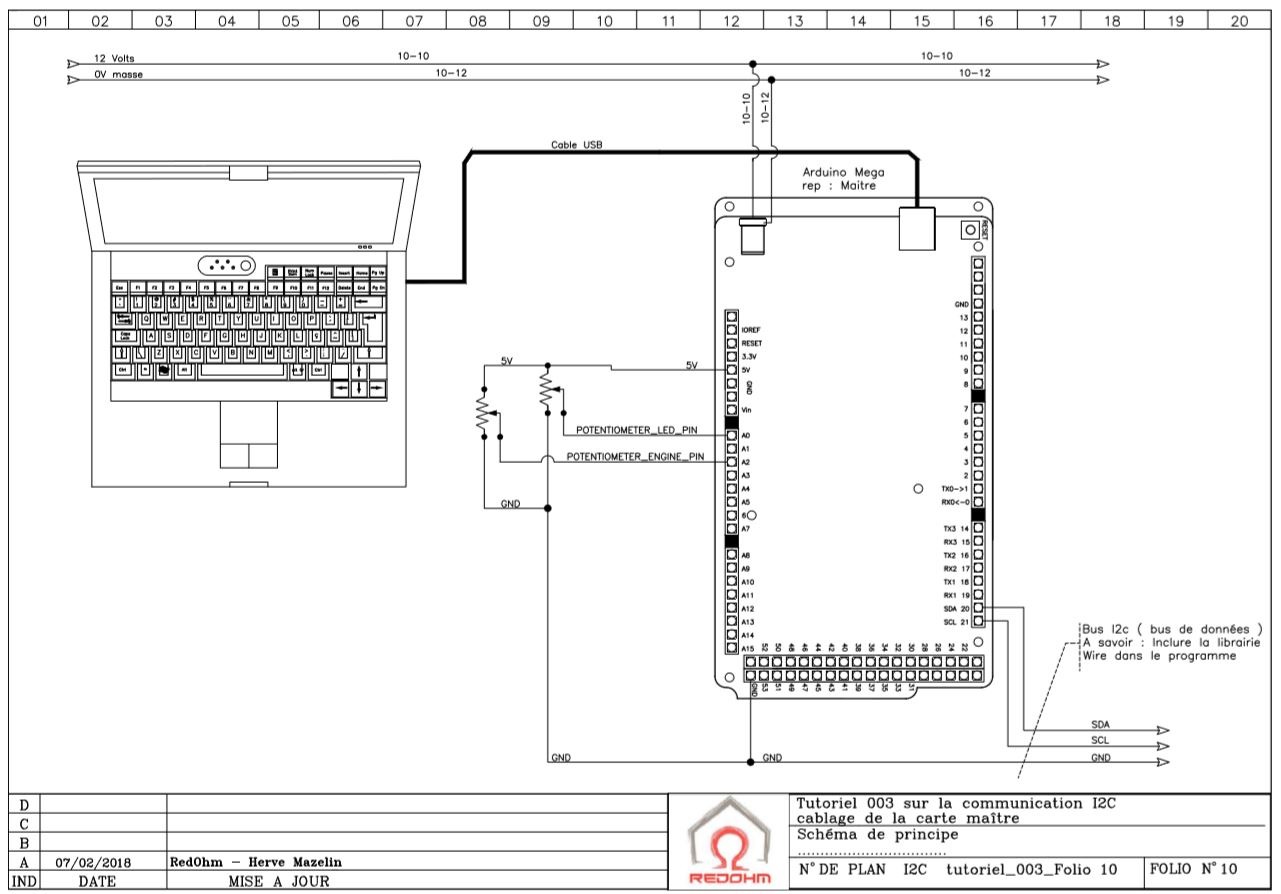

Tutoriel 003 sur la communication I2c . Schéma de principe , cablage de la carte maitre - RedOhm -

Tutoriel 003 sur la communication I2c . Schéma de principe , cablage de la carte maitre – RedOhm –





Tutoriel 003 sur la communication I2c

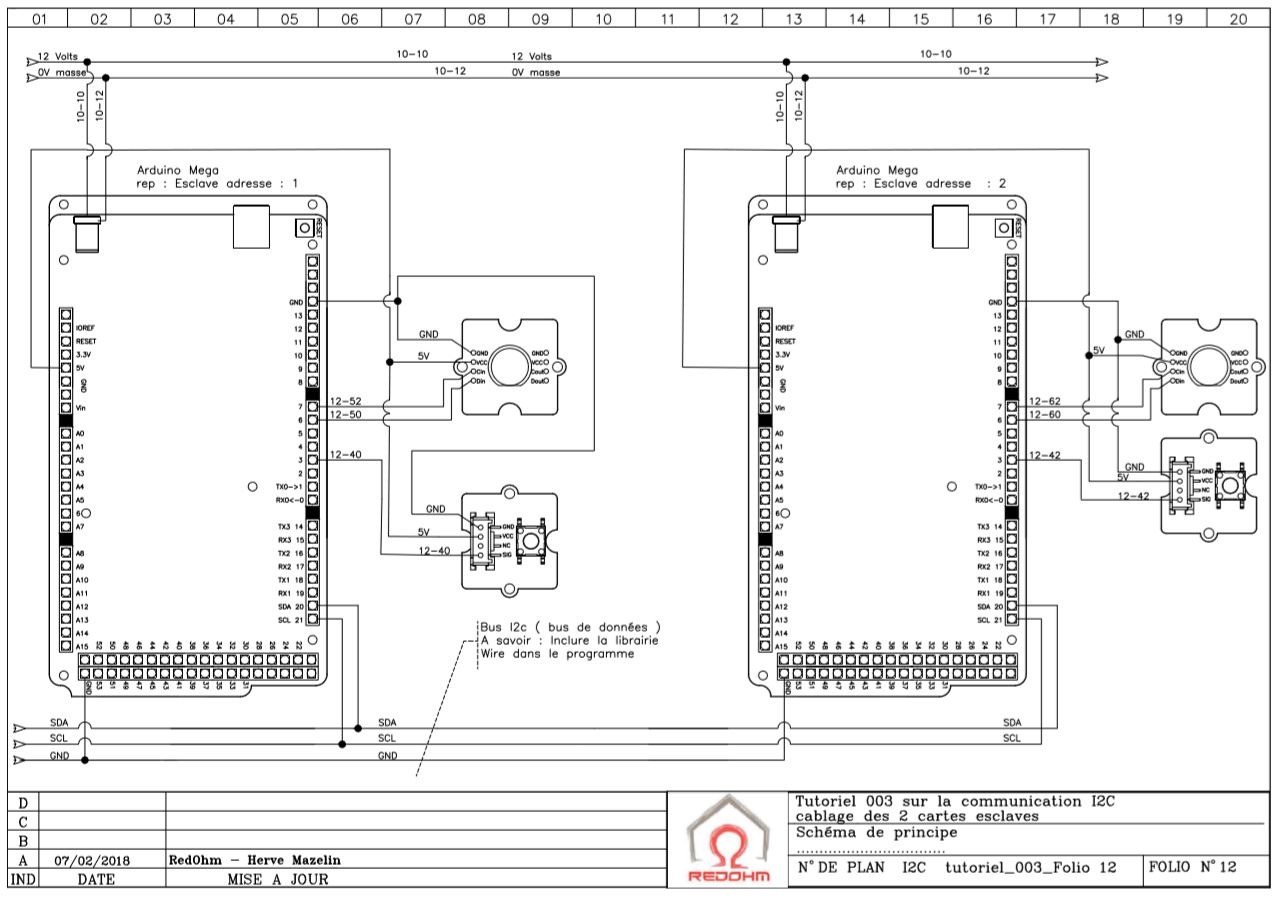

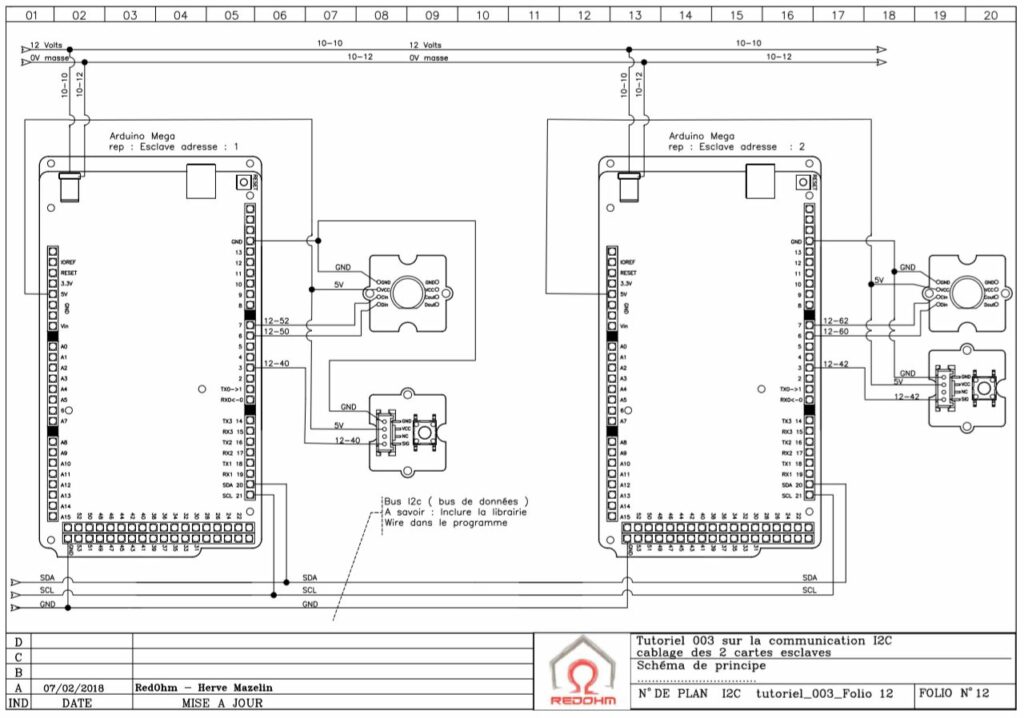

Tutoriel 003 sur la communication I2c . Schéma de principe , cablage des cartes esclaves – RedOhm –

.
