Plan mécanique du châssis de Nestor.

.

.



Mise à jour le 30/12/2018 : Vous trouverez dans cet article l’ensemble des plans mécaniques qui compose le robot Nestor avec les cotations ainsi la liste des fournitures mécaniques

.

Sommaire :

  • Vue éclatée de l’ensemble des plateaux .
  • Plan du plateau bas du châssis du robot Nestor .
  • Plan du plateau du milieu
  • Plan du plateau supérieur
  • Retour au sommaire principal



.





separateur-redohm-001

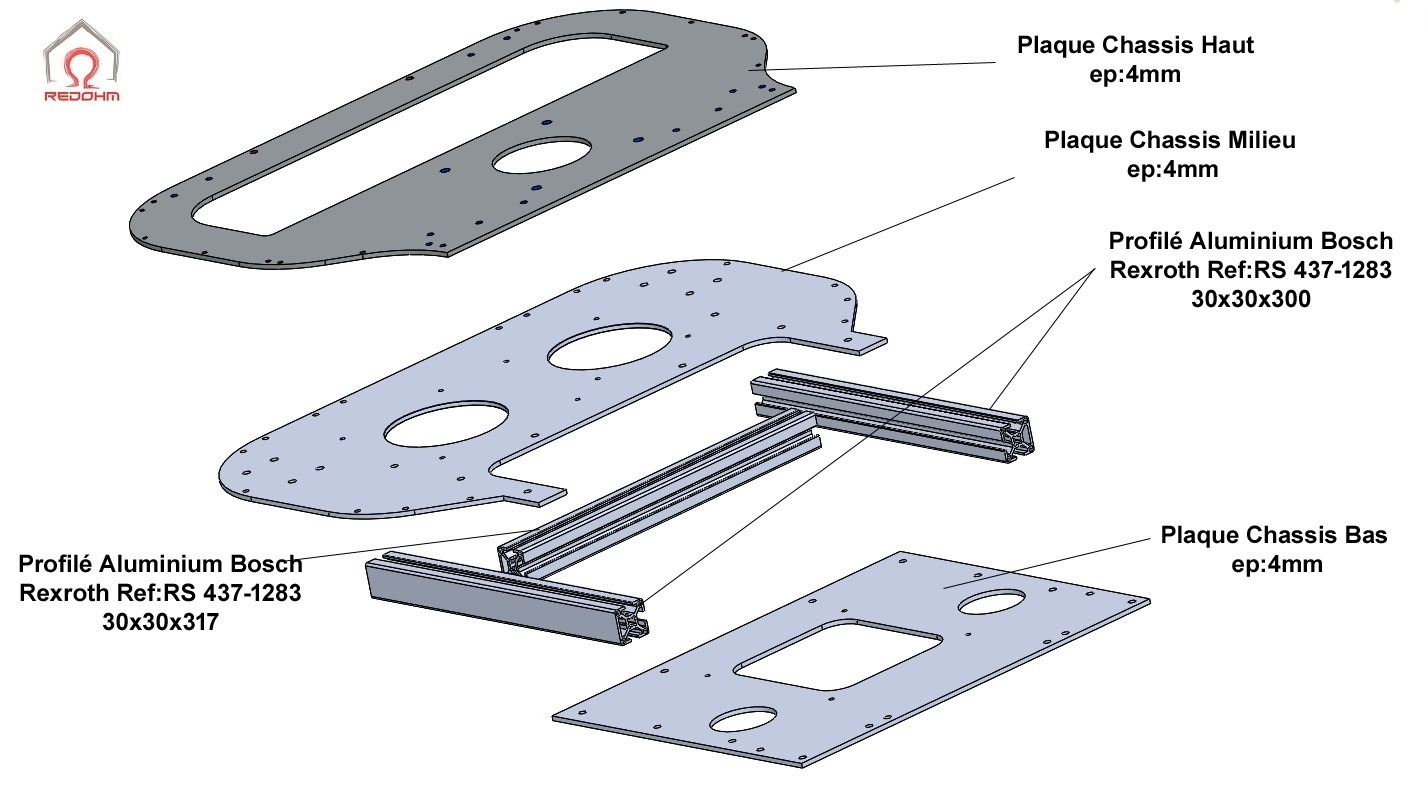

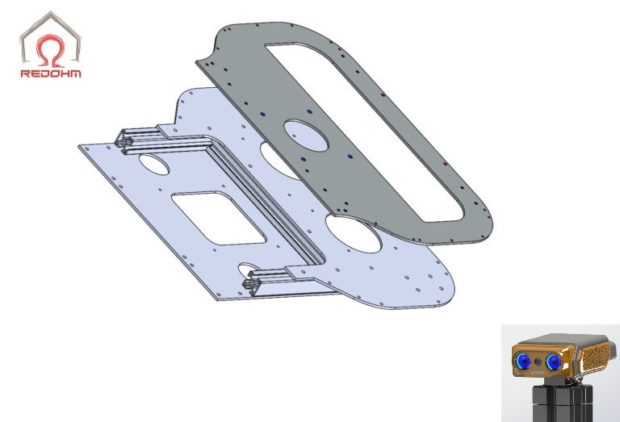

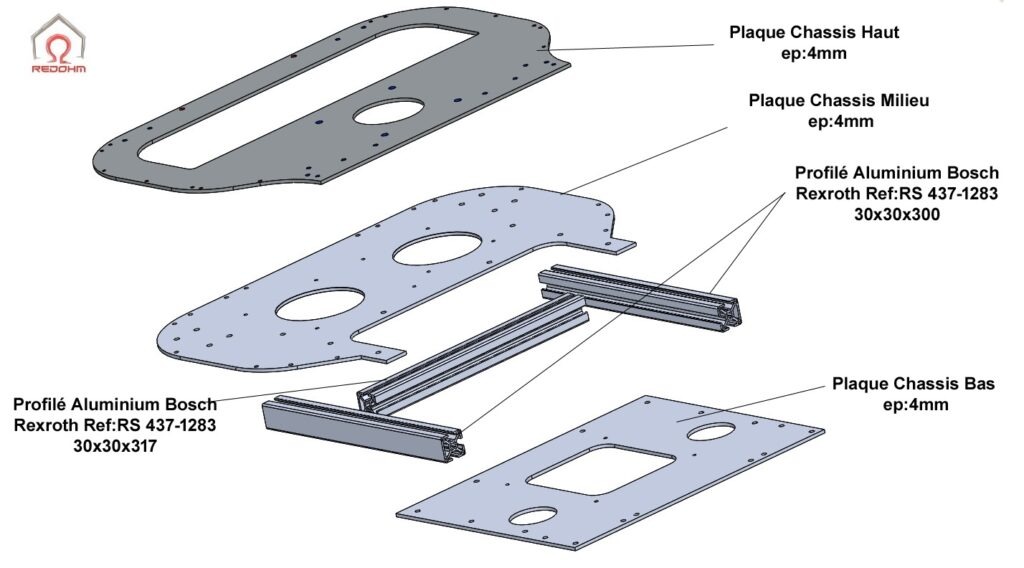

Vue éclatée de l’ensemble des plateaux

Ensemble des pieces mécanique du châssis de Nestor - 002

Ensemble des pieces mécanique du châssis de Nestor – RedOhm –



.
Retour au sommaire

separateur-redohm-001

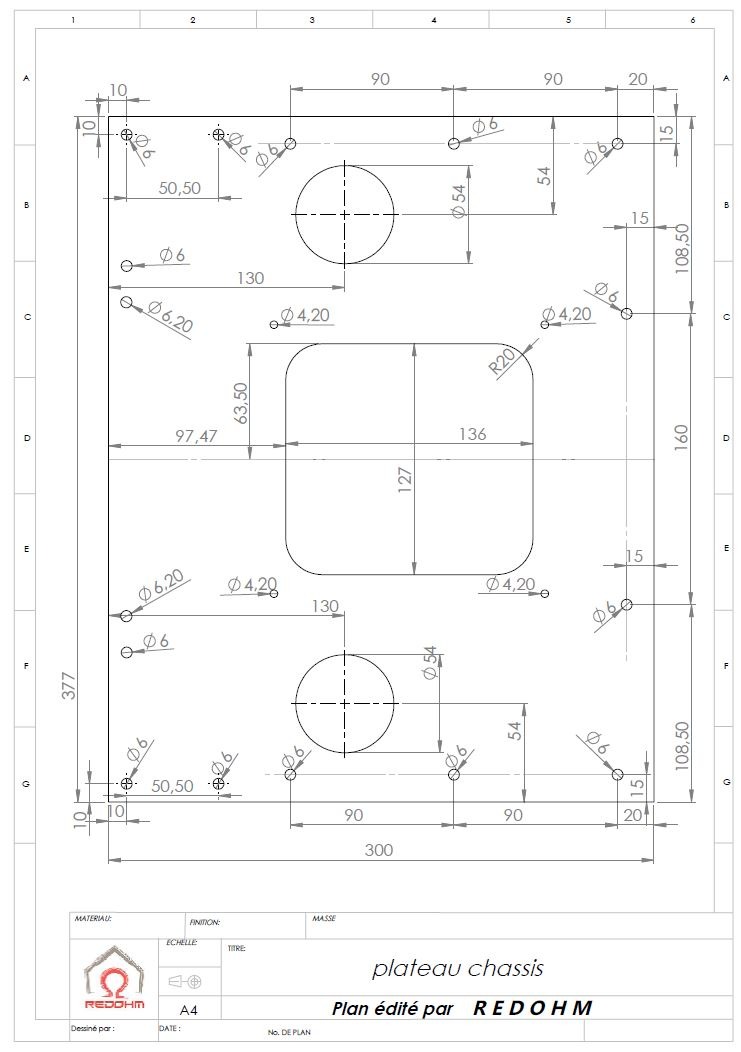

Plateau bas du châssis Nestor

Plateau châssis Nestor bas

Plateau châssis Nestor bas

Retour au sommaire

separateur-redohm-001

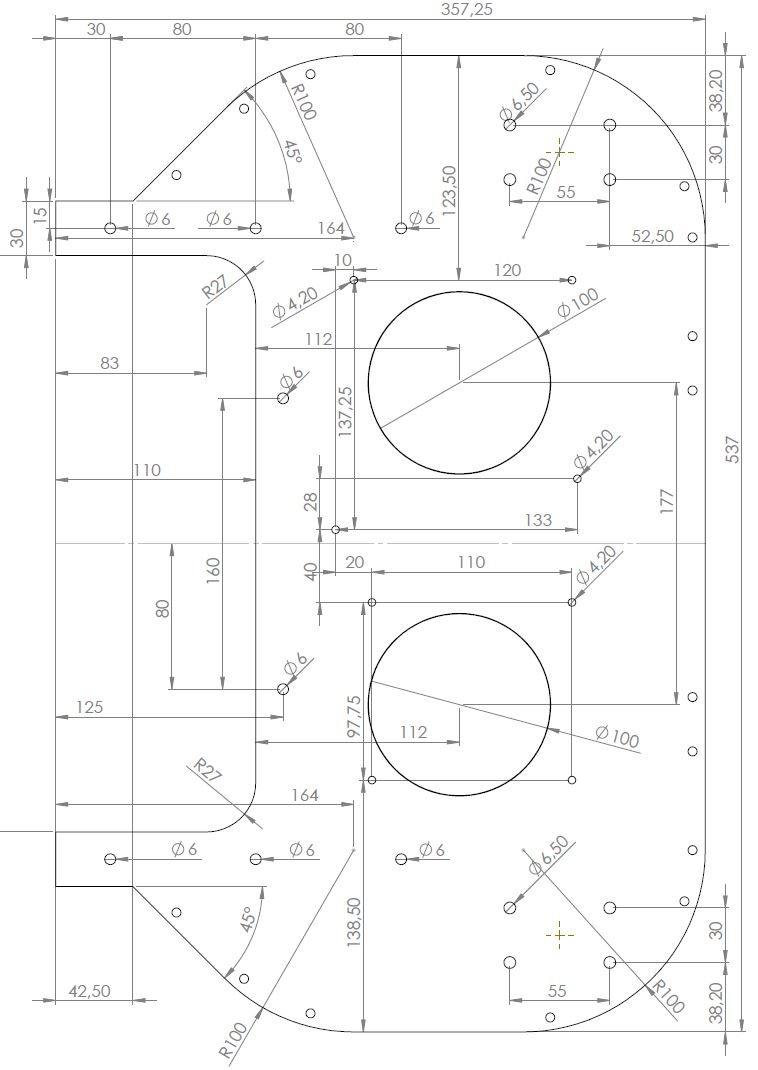

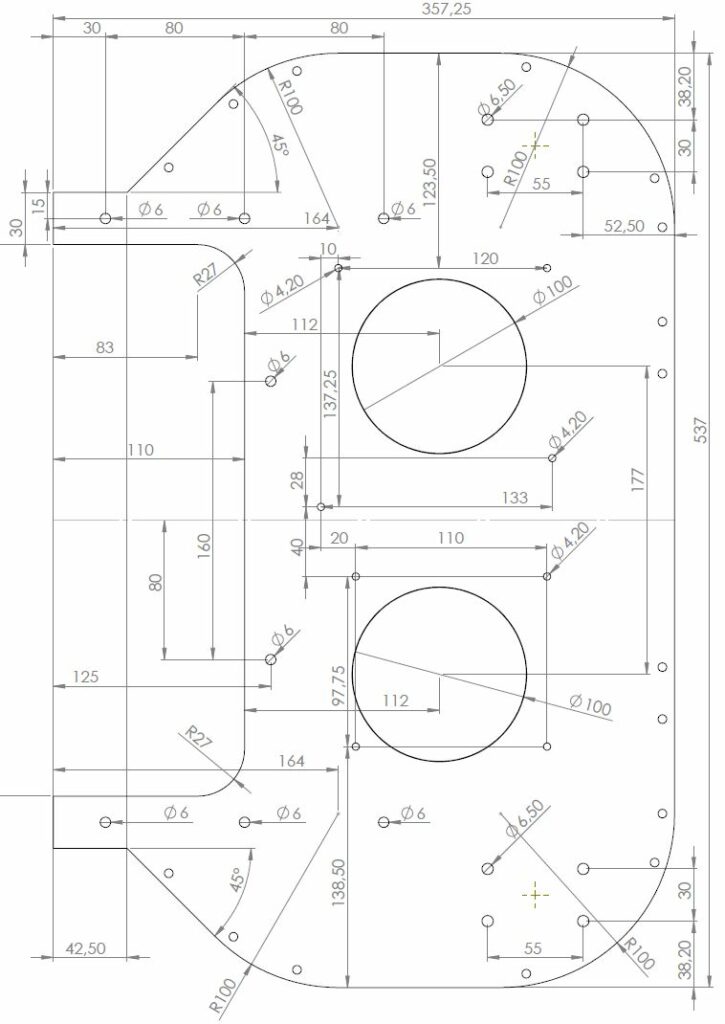

Plateau milieu du châssis Nestor



.

Plateau milieu  châssis Nestor

Plateau milieu châssis Nestor



Retour au sommaire
