ProfiLab-Expert 4.0

Mise à jour le 23/05/2018 : Le logiciel « ProfiLab » est un outil de développement très performant dédié aux applications de mesure et de contrôle sur PC. Il combine des possibilités de conception de panneaux de commande associées à un système de contrôle matériel en un seul et même produit capable d’être utilisé pour la conception de circuits de simulation, de visualisation et de présentation utilisables pour de nombreuses applications .

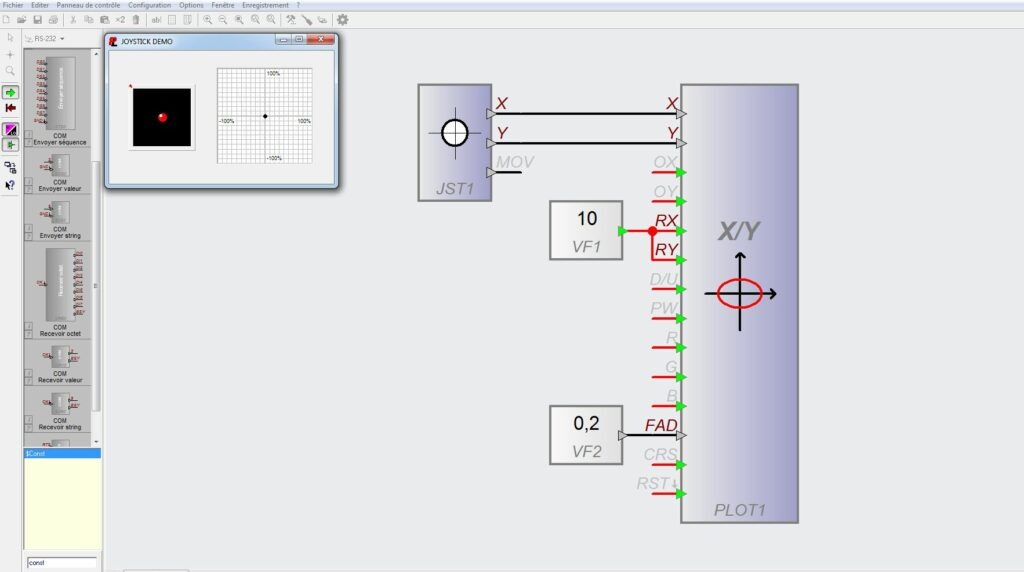

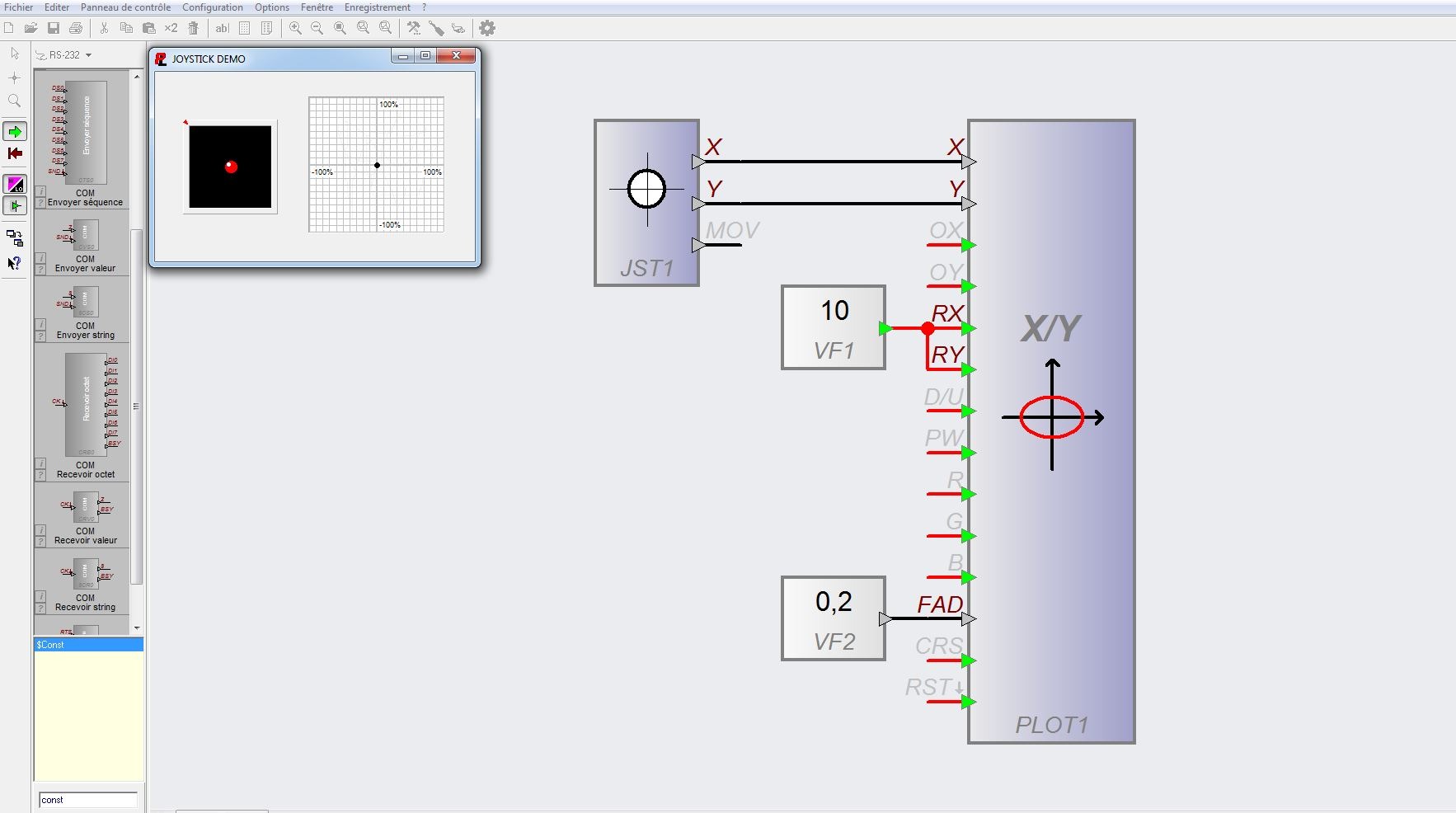

PROFILAB REDOHM 001

Sommaire :

  • Description du logiciel ProfiLab-Expert
    • Les fonctions numériques
    • Les fonctions analogiques
    • Les fonctions spéciales
  • Présentation de Profilab tuto 001
  • Retour au menu principal ésentation de Profilab tuto 001

separateur-redohm-001

 Description du logiciel ProfiLab-Expert

De plus « ProfiLab-Expert » dispose de base d’un compilateur, qui vous permettra de pouvoir créer des « exécutables » autonomes de vos applications qu’il vous sera alors possible de distribuer comme bon vous semble.

Des fonctions numériques: Leds, afficheurs 7 segments, bargraphs à Leds, afficheurs hexadécimal, Afficheur LCD, compteurs, afficheur numérique, table de stockage des valeurs numériques (jusqu’à 16000 valeurs par canal, réutilisable sous Excell™ par exemple), vumètre pour valeurs analogiques, traceur Y(t), traceur XY, switchs, boutons-poussoirs, interrupteurs, potentiomètres, curseurs, portes logiques (inverseur, AND, NAND, OR, NOR, EXOR), timers (pulsé, monostable), bascule (type RS, RS avec horloge, JK, D…), compteurs pouvant être cascadés, compteurs configurables, registres, registres à décalage, multiplexeurs, démulti-plexeurs, décodeur BCD, décodeur 7 segments, « composants arithmétiques » (additionneur, comparateur…), RAM, ROM…

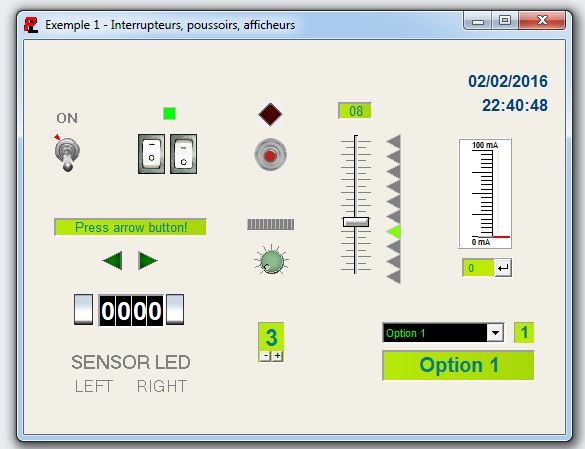

PROFILAB REDOHM inter , poussoir , afficheur 006

Interrupteurs , poussoirs , afficheurs

Des fonctions analogiques : trigger, échantillonneur bloqueur, convertisseur analogique/numérique ou numérique/analogique, comparateur analogique, lecture des valeurs analogiques en provenance d’un multimètre à sortie RS-232 relié au port série, valeur moyenne, assignation d’une valeur analogique, fonctions mathématiques: additions, soustraction, multiplications, divisions, intégrale, différentiel, formules complexes avec cos/sin/abs/log, etc…

Des fonctions spéciales : générateur de nombres aléatoires, module de restitution de fichiers « .wav », enregistreur numérique, circuit de génération de RESET, composants de la série 74xx, gestion du port parallèle, gestion du port série, enregistrement des données sur le disque-dur, « lancement » d’un exécutable externe suite à une condition, etc…

Une fois apposés sur le « plan » de travail, ces blocs pourront être reliés et combinés entre eux afin de réaliser des « montages » virtuels pouvant agir sur une carte d’interface à entrées/sorties « tout-ou-rien » que vous pourrez utiliserer pour interfacer le PC avec « le monde extérieur ». Si vous n’utilisez pas de carte spécialisée, il vous est toutefois possible d’avoir simplement recours à l’usage du port série ou parallèle afin de pouvoir bénéficier à moindre frais de ports d’entrées/sorties (il conviendra bien évidement d’ajouter quelques composants électroniques additionnels de mise à niveau: transistors, optocoupleurs…).

Les blocs ainsi créés pourront être reliés ensembles afin de pouvoir interagir les uns avec les autres en fonction de la valeur des données qui arrivent en provenance de la carte d’entrées/ sorties.

Nouvelles fonctionnalités supportées à partir de la version 3.0


– Composants horloge avec tempo aussi bas que 1 ms
– Possibilité d’intervertir les entrées/sorties des tous les composants
– Nouvel état d’affichage des broches des composants (haut/bas)
– Nouveaux panneaux de contrôle encore plus réalistes et performants
– Possibilité de gérer plusieurs panneaux de contrôle sur un projet.
– Aide contextuelle sur composants
– Pilotage des éléments du panneau de contrôle par le clavier ou la molette de la souris
– Dessin personnalisé des « switchs »
– Potentiomètre logarithmique avec position centrale initiale paramétrable
– Nouveau panneaux d’affichage à aiguille avec échelle optionnelle logarithmique
– Affichage d’animations (format GIF), pilotées par les éléments du panneau
– Affichage par Led-double multicolore
– Rangée lumineuse ajustable en taille
– Sélection HEX avec 16 options au choix (Combobox)
– Les caractéristiques du panneau de contrôle sont modifiable en mode simulation
– Possibilité de sauvegarder/charger les paramètres du panneau de contrôle
– Fonction impression et presse-papier pour panneau de contrôle
– Paramétrage de certains modules possible en mode simulation
– Modification de diverses fonctions sur le panneau de contrôle
– Fonctions « timer » programmables sur la semaine ou le week-end
– Interrupteur retardé
– Oscilloscope 2 voies
– Composant/décodeur de bus et d’adresses
– Lecture/écriture d’octets depuis un fichier
– Plotter y(t) améliorer et plus rapide
– Digitaliseur 16 voies avec enregistrement et restitution des valeurs analogiques

Nouvelles fonctionnalités supportées à partir de la version 4.0


– Connexions extensibles rendant l’édition encore plus conviviale
– Fonction « Clean-up » (nettoyage) permettant de déceler les connexions redondantes
– Configuration et paramétrage possible des composants en mode « run-time »
– Option « full screen » pour le panneau de contrôle
– Amélioration des options de présentation pour tous les modules de contrôle (fond, face avant…).
– Composant de gestion de chaînes alphanumériques
– Support pour MIDI (Musical Instruments Device Interface)
– Entrée audio exploitable commande composant
– Composant « contrôleur » (Contrôleur PID, contrôleur PI…)
– DDE (Dynamic Data Exchange)
– OPC Client (OLE pour contrôle de Process) permettant accès serveur de données OPC V2.
– TCP Broadcasting via LAN/WAN (Internet)
– Nouveau plotter (sur base Bitmap)
– Touches de raccourcis des contrôles du panneau et des fonctions de sélection
– Joystick et « molette » virtuels sur le panneau de contrôle
– Nouvelle Led avec plus de formes et de fonctions disponibles
– Composant délai « analogique »
– Amélioration du plotteur y(t) avec option « playback »
– Options de formatage améliorées
– Exportation grandement simplifiée vers MS-Excel™ et MS-Word™
– Amélioration de la grille lors de l’édition du panneau de contrôle
– Gestion « Media Player » permettant la lecture de fichier média (Vidéo, Wave, MP3, MIDI, etc…).
– Fonctions sauvegarde et récupération automatique de l’état interne des composants
(Flip-Flps, S&H, etc…)
– Composant analogique (augmentation / diminution)
– Fonctions de calcul d’équation polynomial et autre calculs mathématiques.

Certaines de nos applications ont été construites à partir du logiciel Profilab.
Version 08/08/2014 avec différentes mise a jour depuis

Ou trouver Profilab :  » Documentation de chez Lextronic  »

Ce logiciel fonctionne avec un grand nombre de carte acquisition .Nous utilisons des cartes de chez Labjack ,Terracom.

Divers applications :

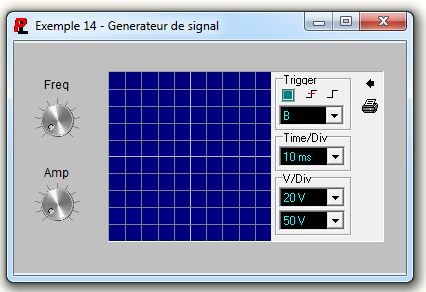

Générateur de signal :

PROFILAB REDOHM 003

PROFILAB REDOHM generateur de signal 004

PROFILAB REDOHM generateur de signal 005

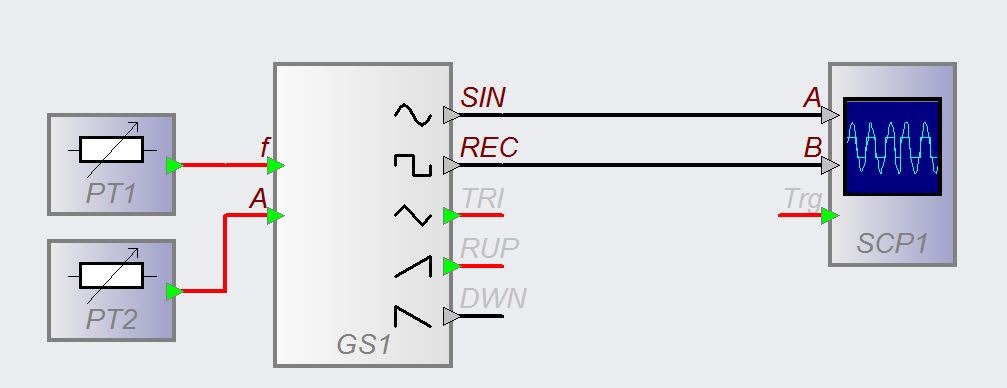

Générateur de signal : partie schéma

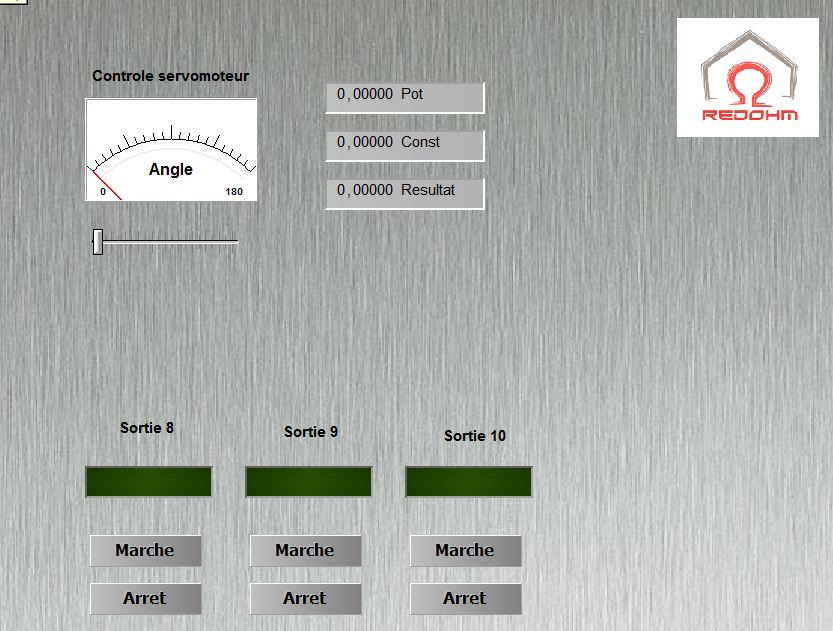

Exemple de réalisation de tableau de commande

PROFILAB REDOHM 004separateur-redohm-001
