HALLOWING M0 EXPRESS

.

Mise à jour le 21/08/2020 – Rubrique traitant de la carte HALLOWING M0 EXPRESS . Cette carte permet la création de regards avec un ou deux yeux. Des programmes déjà réalisés pour cette carte sont en distribution libre. Cerise sur le gâteau vous pouvait développer des programmes avec Ide Arduino ou sur python.

Sommaire :

en cours de realisation



.

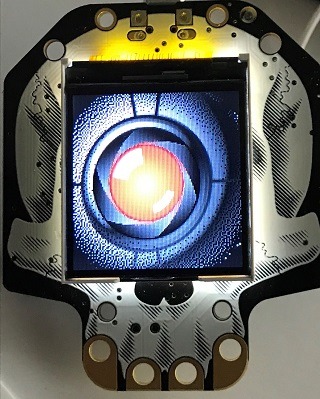

Description de la carte HALLOWING M0 EXPRESS

  • Desciption du microcontrôleur de la carte :  Microcontrôleur ATSAMD21G18 flash basé sur ARM® Cortex®-M0 + à faible consommation et hautes performances
    • Famille de pièces : SAMD21
    • Vitesse maximale du processeur MHz : 48
    • Taille de la mémoire du programme (Ko) : 256
    • SRAM (Ko) : 32
    • Flash auxiliaire (Ko) : 0,064
    • Plage de température (C) : -40 à 85
    • Plage de tension de fonctionnement (V) : -40 à 85
    • Canaux d’accès direct à la mémoire : 12
    • Bus SPI : 6 ( pour information les équipements SPI communiquent en mode duplex intégral en utilisant une architecture maître-esclave avec un seul maître).
    • Bus I2C : 6 (pour information I2C est un protocole série pour une interface à deux fils permettant de connecter des périphériques à faible vitesse tels que des microcontrôleurs, des EEPROM, des convertisseurs A / N et N / A, des interfaces E / S et d’autres périphériques similaires dans des systèmes embarqués. Il a été inventé par Philips et est maintenant utilisé par presque tous les principaux fabricants de circuits intégrés. Chaque appareil esclave I2C a besoin d’une adresse)
  • Description de la carte
    • Capteur de mouvement : Accéléromètre 3 axes de type LIS3DH .Ce circuit  est un accéléromètre linéaire à trois axes à très faible puissance et hautes performances appartenant à la famille «nano», avec sortie standard d’interface série numérique I2C / SPI.
      L’appareil dispose de modes opérationnels à très faible consommation d’énergie qui permettent une économie d’énergie avancée et des fonctions intégrées intelligentes.Le LIS3DH possède des échelles complètes sélectionnables dynamiquement par l’utilisateur de ± 2g / ± 4g / ± 8g / ± 16g et est capable de mesurer des accélérations avec des débits de données de sortie de 1 Hz à 5,3 kHz. La capacité d’auto-test permet à l’utilisateur de vérifier le fonctionnement du capteur dans l’application finale.
    • Capteur de lumière : Le  montage est  inversé pour qu’il pointe vers l’avant
    • Controle tension : Régulateur 3.3V avec sortie de courant de crête 500mA
    • Batterie : Port de batterie LiPoly avec capacité de recharge intégrée ( information sur Lipoly = les batteries lithium-ion polymère (également appelées «lipo» ou «lipoly») sont minces, légères et puissantes).
    • Port USB : 1 port USB pour le chargement, la programmation et le débogage de la batterie
    • Mise a zero : 1 bouton de réinitialisation
    • Marche systeme : Bouton ON / OFF



.



.

Retour au sommaire



.

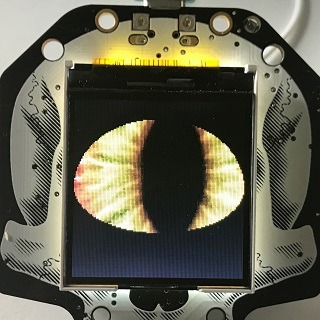

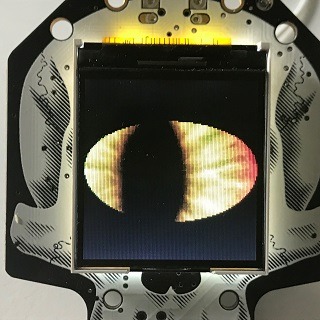

Différentes Formes d’oeil non synchronisé

.







.
Retour au sommaire





.

A savoir sur l’utilisation des informations de cette article



.

Les informations sur les caractéristiques et spécificités de la carte HALLOWING M0 EXPRESS et  ses interfaces associées qui sont fournis sur cette page correspondent  aux informations des fiches techniques du constructeur si malgré le soin apporté à la réalisation de cet article une erreur s’est glissée dans ces lignes nous ne pourrions en être tenu responsable.

Les programmes , schémas et autres que ceux donnés par le constructeur font parti des montages utiles à nos applications si malgré le soin apporté à nos montages une erreur s’est glissée dans ces lignes nous ne pourrions en être tenu responsable .

L’ensemble des informations techniques de cet article a été utilisé pour nos applications, elles vous sont fournies comme un exemple de document de travail. Mais nous ne pourrions être tenu responsables d’une mauvaise utilisation de celle-ci.

.
