Le Module de Lecture MP3 – rMP3 Rogue Robotics

Sommaire :

separateur-redohm-001

Description du  Module de Lecture MP3



Le Module de Lecture MP3 – rMP3 Rogue Robotics – et d’une carte  compatible Arduino , elle  permet aux concepteurs d’intégrer la lecture MP3 en haute qualité dans leurs conceptions grâce à un protocole série TTL facile à utiliser. Des fichiers audio tels que des invites vocales, des effets sonores et de la musique peuvent être joués au travers du rMP3. La lecture MP3 peut être CBR (taux d’échantillonnage fixe), ou VBR (taux d’échantillonnage variable) jusqu’à 48 KHz à 320 Kbps. En plus de jouer des fichiers audio, vous pouvez également utiliser le rMP3 pour vos applications d’accès aux données. Chaque module est doté d’une prise casque stéréo d’1/8″ pour écouteurs (16 Ohms+) ou pour des connexions en entrée de ligne.

Le rMP3 dispose également d’un connecteur 10 broches multi-fonction qui permet l’exploitation directe du module en utilisant des déclencheurs logiques simples.Le microprogramme sur le rMP3 peut être mis à jour via un chargeur de démarrage, ainsi vous pouvez donc profiter de toutes les nouvelles fonctionnalités ou des correctifs pouvant survenir pour le rMP3.

Caractéristiques et spécificités

  • Interface de carte mémoire
  • Supporte MMC/SD/SDHC
  • Il accepte les fichiers MP3, PCM WAV et IMA ADPCM WAV
  • Contrôle de la lecture des MP3 via une interface série ou parallèle
  • Contrôle de pas
  • Lit des sons (pas de fichiers nécessaire)
  • Interface de contrôle sérielle simple (non inversée)
  • Option de contrôle SPI
  • 2 400 bps à 460 800 bps
  • Tension de fonctionnement 5 V
  • Fonctionnement à basse puissance – moins de 60 mA à 5 V pendant la lecture – moins de 30 mA à 5 V à l’arrêt
  • Occupation par le module faible (2,7″ x 2,1″/68,58 x 53,34 mm) avec trous de montage
  • Compatible FAT12, FAT16 et FAT32 – 8 Mo à 32 Go et au delà
  • Lit et écrit les fichiers de données aussi bien que ceux de lecture audio
  • S’interface facilement à tout microcontrôleur (PIC, AVR, 8051, etc.)
  • Chipset disponible (TQFP44/QFN44 + LQFP48)
Retour au sommaire .

separateur-redohm-001

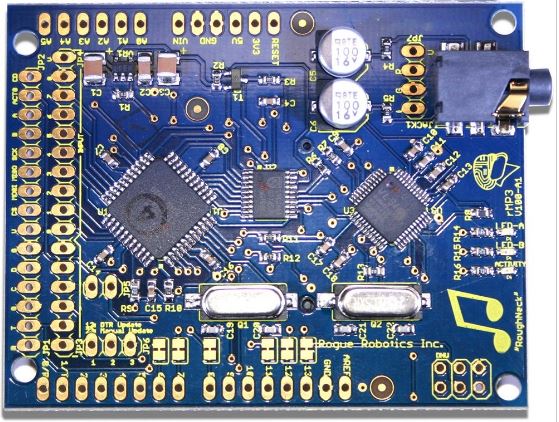

Differentes vue de la carte  AP-RMP

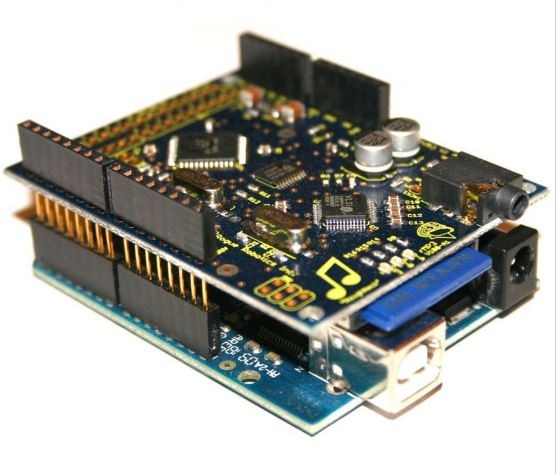

Montage sur une carte Arduino Uno

Montage sur un Arduino Uno - RedOhm

Montage sur un Arduino Uno

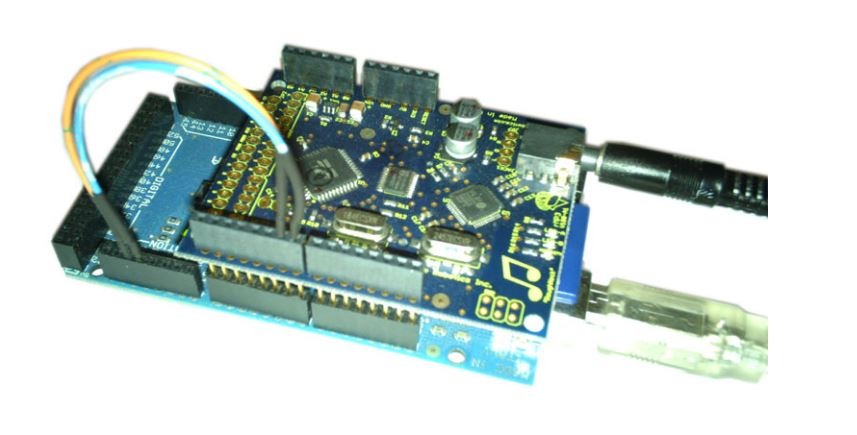

Montage sur une carte Arduino Mega

Montage sur une carte Arduino mega - RedOhm

Montage sur une carte Arduino mega

Retour au sommaire .

separateur-redohm-001

Documentation réalisée avec les informations de :  Robotshop

Information constructeur : Rogue Robotic
