Porte-fusible 6 sorties pour automobile avec affichage du statut

Porte-fusible pour automobile avec affichage du statut SCI R3-76-01-3L106 Adapté pour fusible plat standard 30 A 32 V/DC .

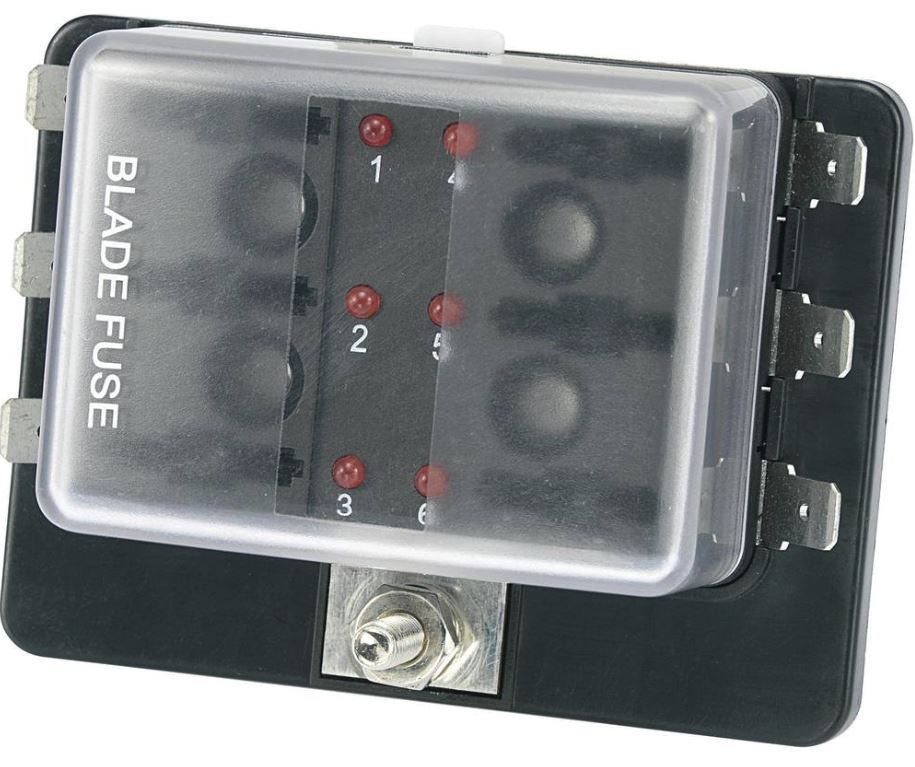

Porte-fusible 6 sorties pour automobile avec affichage du statut - RedOhm -

Porte-fusible 6 sorties pour automobile avec affichage du statut – RedOhm –

Caractéristiques techniques

  • Spécificités : avec affichage du statut
  • Tension nominale : 32 V/DC
  • Courant nominal : 30 A
  • Connexion : cosses plates 6.3 mm
  • Adapté pour : fusible plat standard
  • Nombre de fusibles : 6
  • Température min : -20 °C
  • Température max : +85 °C
  • Longueur : 85 mm
  • Largeur : 63 mm
  • Hauteur : 35.5 mm
  • Référence fabricant : R3-76-01-3L106

Schéma électrique du composant .

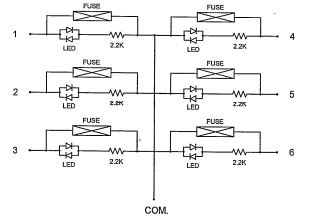

Schéma électrique

Schéma électrique

Encombrement matériel .

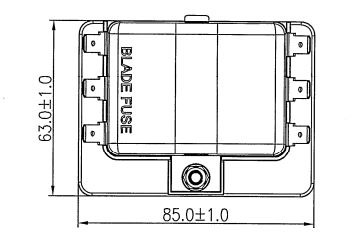

Encombrement fig 1

Encombrement fig 1

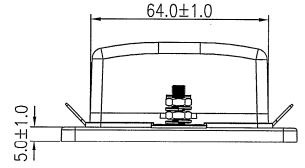

Encombrement fig 2

Encombrement fig 2





Retour au sommaire .

separateur-redohm-001

A savoir sur l’utilisation des informations :

Les informations sur les caractéristiques et spécificités  des module de protection qui sont fournis sur cette page correspondent  aux informations des fiches techniques du constructeur si malgré le soin apporté à la réalisation de cet article une erreur s’est glissée dans ces lignes nous ne pourrions en être tenu responsable.

es programmes , schémas et autres que ceux donnés par le constructeur font parti des montages utiles à nos applications si malgré le soin apporté à nos montages une erreur s’est glissée dans ces lignes nous ne pourrions en être tenu responsable .

L’ensemble des informations techniques de cet article a été utilisé pour nos applications, elles vous sont fournies comme un exemple de document de travail. Mais nous ne pourrions être tenu responsables d’une mauvaise utilisation de celle-ci.
