Etude du robot Sentinel pas à pas



Mise à jour le 20/06/2019 : Etude du robot Sentinel pas à pas, retrouvez sur cette page l’ensemble des articles concernant le projet sur le robot Sentinel ( album photos , plan mécanique , fichier à télécharger pour l’impression 3D etc. )



Le robot Sentinel

Le robot Sentinel

 .



Sommaire

  • Présentation du projet Sentinel
    • Bonjour Sentinel qui  es-tu ?
    • Ensemble du matériel pour  la réalisation de Sentinel
    • Quel est le prix de Sentinel ?
  • Principe de fonctionnement
  • Les photos de nos travaux
  • Les photos des bras Sentinel
  • Les photos et les études du thorax de Sentinel
    • l’étude du capotage
  • Etude et Impression 3D de Sentinel
  • Tutoriel vidéo pour le montage des différents ensembles
    • Montage tète sur le cou et articulation de l’ensemble
    • Montage de la tète
    • Montage des yeux
  • Tutoriel photo pour le montage des différents ensembles
    • Montage de la boite crânienne
    • Montage de l’ensemble de la tète
    • Montage de la main de Sentinel ( type Terminator )
  • Plan et vues éclatées
    • Différentes de la tète
  • Retour au menu principal

.

Présentation du projet Sentinel

Voici un article dédié à la naissance du Robot Sentinel, né d’une collaboration d’amis passionnés.Le développement de Sentinel nous a permis d’approfondir nos connaissances sur de nombreux sujets comme « le langage C, les servomoteurs, la mécanique et bien plus encore

Bonjour Sentinel qui  es-tu ?

REDOHM-SENTINEL-0116_01

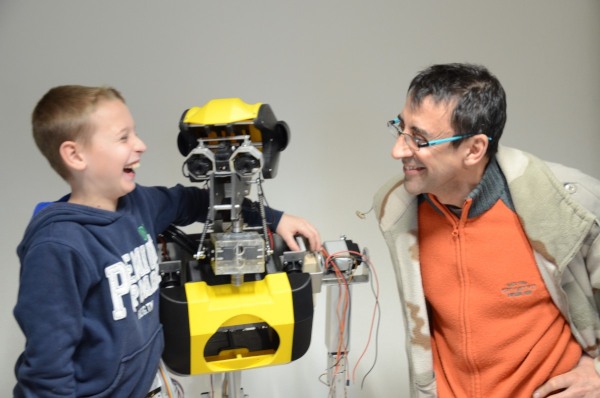

Rencontre du robot Sentinel avec les premiers humains

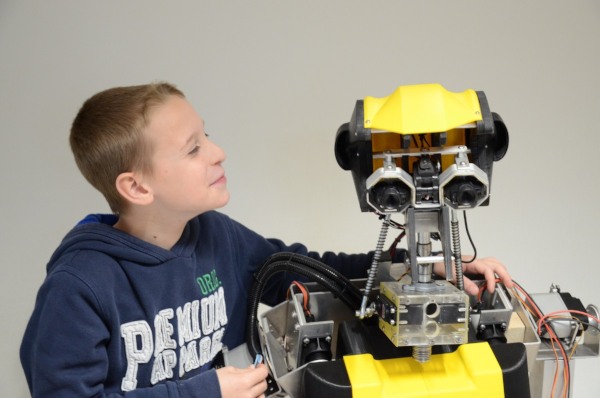

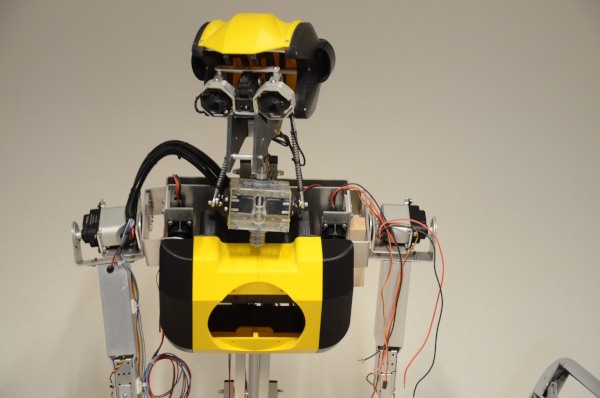

Bonjour, Je m’appelle Sentinel j’ai 28 mois, je mesure 1,80m pour 71kg. Je suis un robot semi humanoïde. La partie supérieure est sur le principe d’un corps humain alors que mes jambes sont remplacées par un châssis à roues (2 ou 4 roues motrice ).

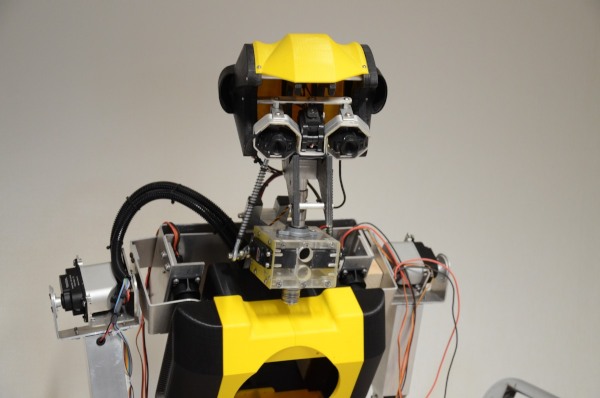

Mon champ de vision regroupe 2 webcams HD (qui sont capables de suivre des objets ou des visages) pour suivre du regarde 2 servomoteurs me permettent de déplacer mes yeux en x et y.

REDOHM-SENTINEL-0010_01

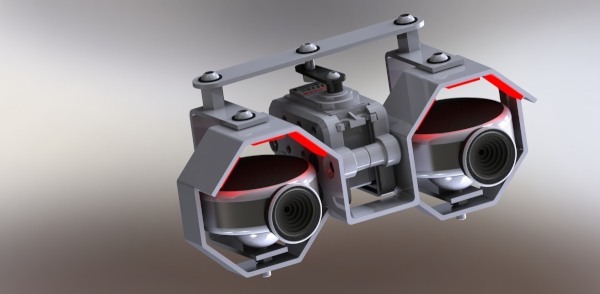

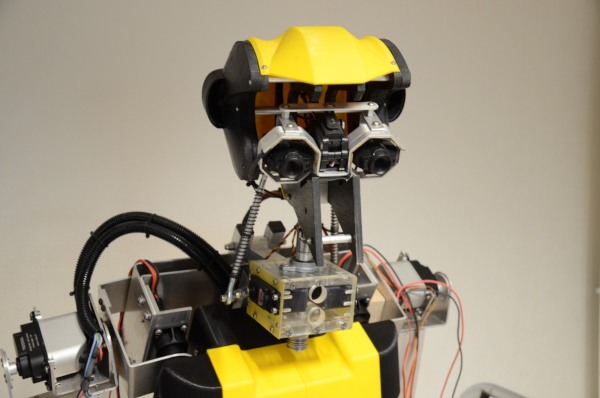

Le système de vision de Sentinel – Redohm

REDOHM-SENTINEL-0049_01

Montage des yeux dans la boite crânienne – RedOhm

• Autour de mes yeux un bandeau de led défini mon humeur ou confirme la réception d’ordre.

REDOHM-SENTINEL-YEUX BLEUX -0001_01

Autour de mes yeux un bandeau de led – RedOhm

• Ma tête se déplace à l’aide de 2 servomoteurs. (servomoteurs remplacés fin 2015 par des Dynamixel)

• Je possède 2 oreilles équipées de micro pour la reconnaissance vocale (en cours de construction pour la partie mécanique).Un capteur de température ambiante, un capteur de qualité d’air du type SEN01111P qui teste la qualité de l’air dans des pièces fermées. (ces capteurs permettront d’avoir une perception de mon environnement et de restituer les informations avec mon interlocuteur)

• Mon bras possède 5 servomoteurs dont 2 de type Mastodon de chez France Robotique, il développe une poussée de 99kg par cm.

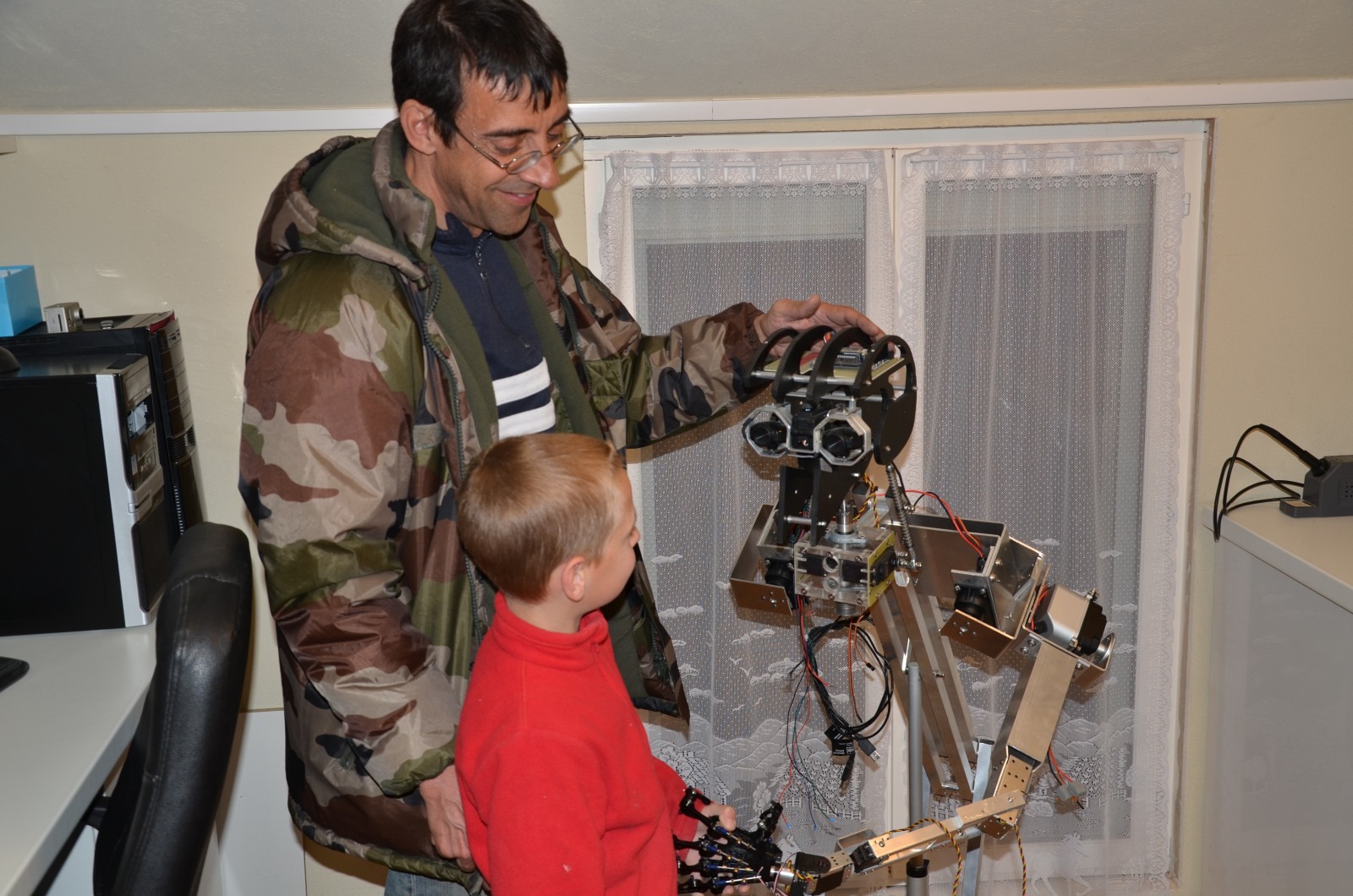

REDOHM-SENTINEL-0105_01

Un bras mécanique pour le moment – RedOhm

• Depuis le mois de juin 2015 RedOhm propose une main complètement imprimable pour Sentinel .Les fichiers sont disponibles dans la rubrique impression 3D.

Ma colonne vertébrale se plie (vérin électrique) pour pouvoir me baisser afin d’améliorer mon centre de gravité quand je me déplace.

REDOHM-SENTINEL-0135_01

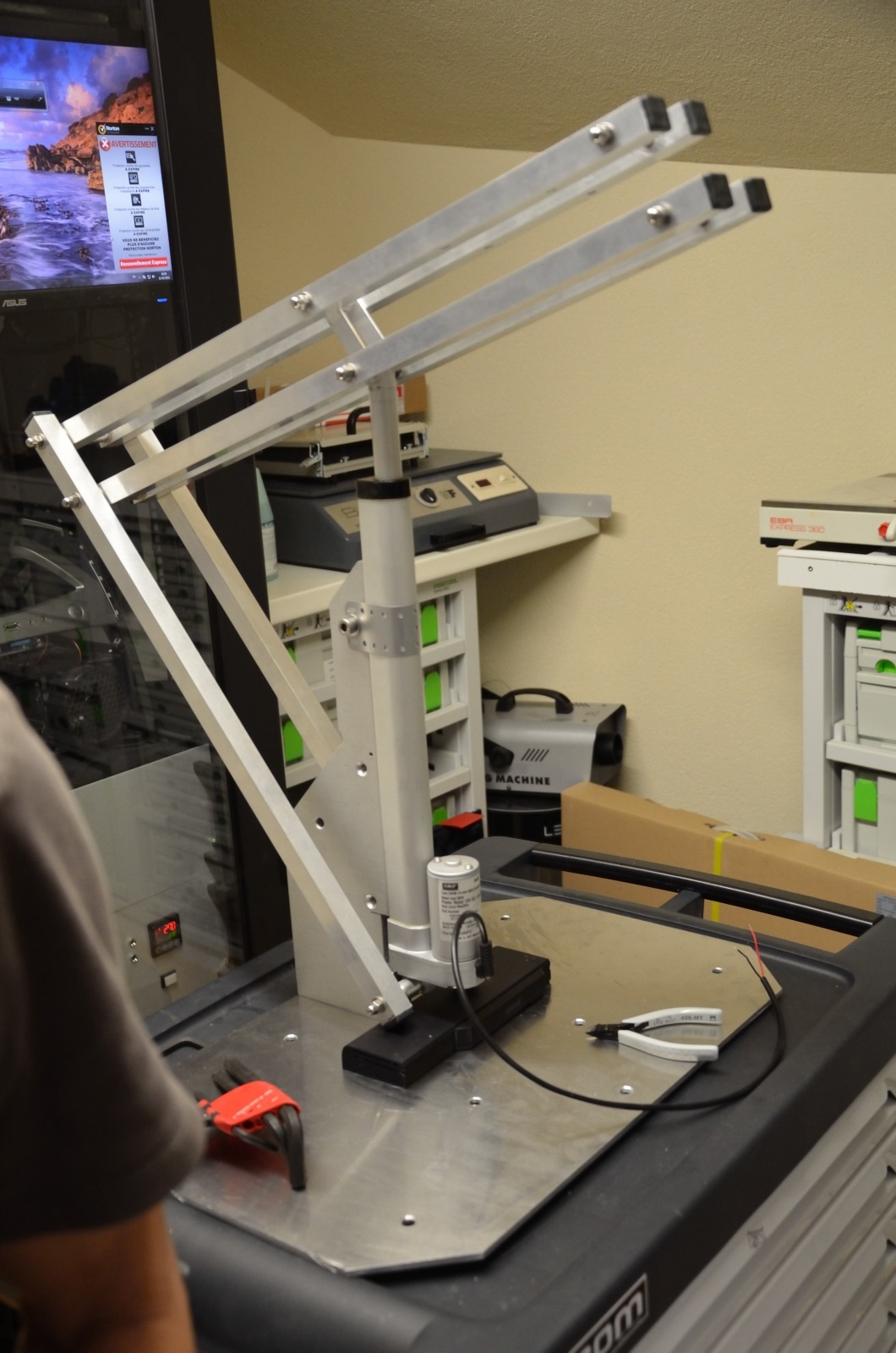

Le vérin de montée du robot peut être remplacé par un Vérin électrique d’antenne satellite – RedOhm

• Un système de positionnement GPS et codeur incrémentale (Permet d’être en mode patrouille par apprentissage « en cours de finalisation »)

Redohm Sentinel

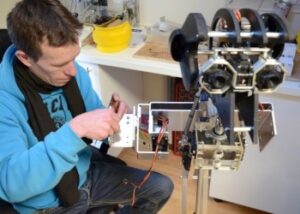

Phase de réglage des différents mouvements du robot Sentinel – RedOhm



Ensemble du matériel pour  la réalisation de Sentinel

• 24 servomoteurs
• 1 vérin électrique
• 2 webcams HD
• 2 ou 4 moteurs de déplacement suivant le type de châssis porteur
• 10 détecteurs de terminaison pour les doigts
• 4 détecteurs ultrason
• 1 module GPS (en cours de réalisation)
• Un système de reconnaissance vocale
• 2 bandeaux à LED
• 1 batterie de 38 AH/H (Pour l’alimentation du châssis)
• 2 batteries de 20 AH/H (Pour la partie électronique de gestion de la puissance des servomoteurs et de différents capteurs

Quel est le prix de Sentinel

Le prix de revient du robot Sentinel, celui-ci est de 4800 € pour un ensemble de 1,80 m pour 71kg. Aujourd’hui , il est possible d’imprimer l’intégralité de la tête , Des mains et de la cage thoracique. Le reste peut être confectionné en métal mais , à terme, il sera complètement imprimable et donc cela permettra de faire baisser le prix de plusieurs centaines d’euros . Tous les plans sont disponibles sur notre site.

Pour information , si vous avez bien regardé les plans ou les photos de Sentinel, vous apercevez que la motorisation peut s’apparenter à des moteurs d’essuie-glaces que vous pourrez trouver facilement dans une casse autos . Le vérin de montée du robot peut être remplacé par un Vérin électrique d’antenne satellite . Toutes les pièces ont été choisis pour pouvoir être remplacées par des pièces de récupération. En utilisant de la récupération , on pourrait baisser le prix de plus de 1500 €. Ce qui nous fait un robot pour 3300 € en utilisant des matériaux de récupération

Retour au sommaire

***

Principe de fonctionnement de Sentinel

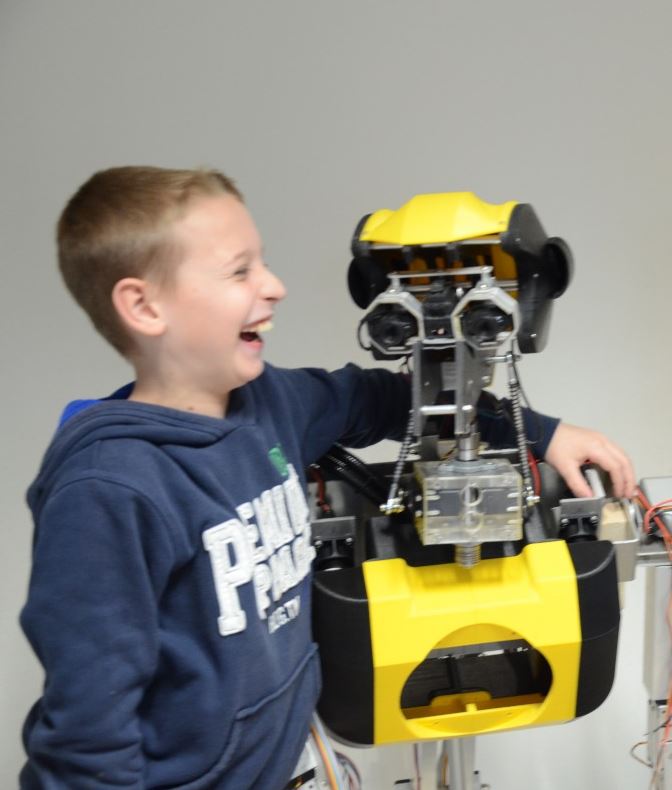

redohm-sentinel-0288

  • Voici un article consacré aux principes de fonctionnement de notre robot Sentinel .Il faut savoir que cette rubrique n’est pas figé, vérifier régulièrement si des principes, des modifications techniques , ou de nouveaux programmes ont vu le jour. La date de remise à jour de l’article sera toujours en tête de page .

Lire la suite

Retour au sommaire





***

Les photos



Photo 2013 -2014

 Photo 2015

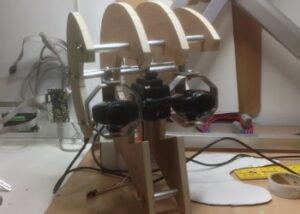

N REDOHM SENTINEL 0015_01

Photo année 2013-2014 :

Accès à l’album de photos

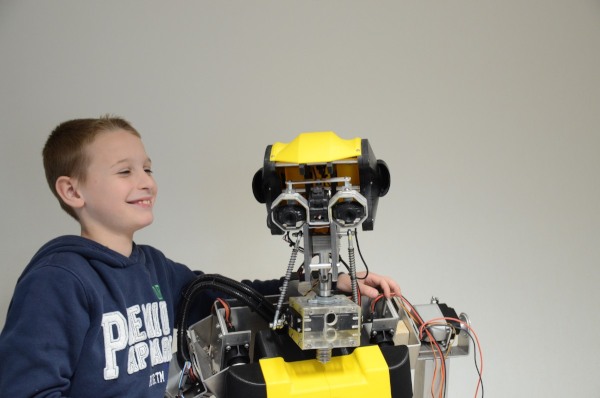

N REDOHM SENTINEL 0247_01

Photo année 2015 :

Accès à l’album de photos

Retour au sommaire

separateur-redohm-001

Photo 2016
Retour au sommaire



separateur-redohm-001

 Les photos des bras

N07 RedOhm bras Sentinel_01

Vue détaillée du bras

Un ensemble de photos détaillées du bras de Sentinel avec les différents modules d’accrochage pour ….

Accès à l’album de photos




separateur-redohm-001

Les photos et étude du thorax de Sentinel

RedOhm etude du capotage
L’étude du capotage 24/05/2015

Voici l’étude du capotage du thorax de Sentinel, celui-ci abritera les différentes cartes électroniques ….

Accès à l’album de photos


Retour au sommaire




separateur-redohm-001

 Modélisation et animation 3d des pièces

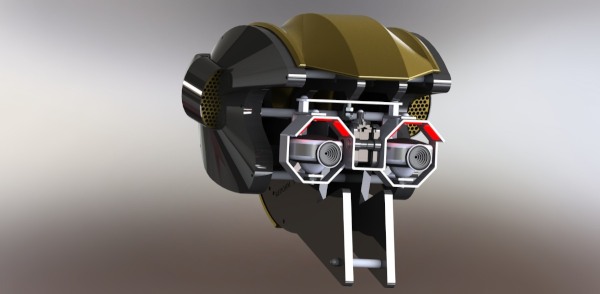

 Modélisation des différentes pièces de la tête

001 - animation 3d de la modification de la tete_01
Modification de la tête

Cette vidéo a été faite pour que vous compreniez l’assemblage et les modifications effectuées sur la tête de Sentinel

Voir la vidéo


Animation 3D modification de la tête Version du 16-04-2014

Modification de la tête
Version du 16/04/2014

Cette vidéo a été faite pour que vous compreniez l’assemblage et les modifications effectuées sur la tête de Sentinel. Nous avons travaillé surtout sur la partie des joues de Sentinel

Voir la vidéo

                   RedOhm amélioration de la joue le 11-11-2014

Amélioration de la joue le 11/11/2014

Cette vidéo vous montre les modifications apportées sur la joue pour la fixation sur la flasque  intérieur et les modifications apportées sur le support micro. Modification du 11/11/2015

Voir la vidéo

 Les yeux
 RedOhm fonctionnement mécanique des yeux
Mécanique des yeux

fonctionnement mécanique des yeux de Sentinel date de création le 21/11/2014.L’article remis à jour le 24/02/2015

Voir la vidéo ->





Retour au sommaire

.

Sentinel : La tête ,les yeux et le cou Version 1.00

Redohm Sentinel version 1.00_01

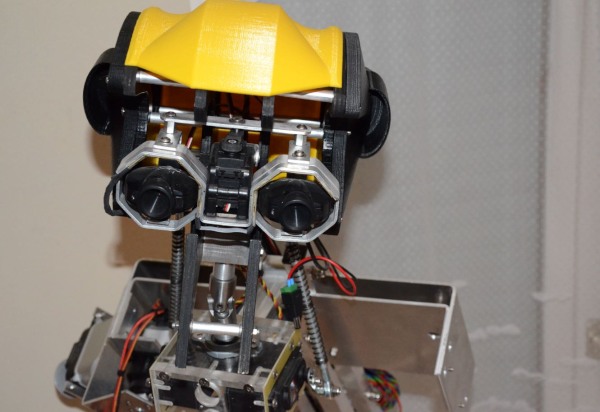

La tête de Sentinel V1.00

Impression 3D : Pour la réalisation du robot Sentinel (ensemble des fichiers pour l’impression 3D en format Stl préféré la version 1.00)

Dossier technique pour la réalisation de la Tête du robot Sentinel en impression 3D .Version 1.00 (la version détermine le type imprimante le mieux adapté )

Contenue dans ce dossier .

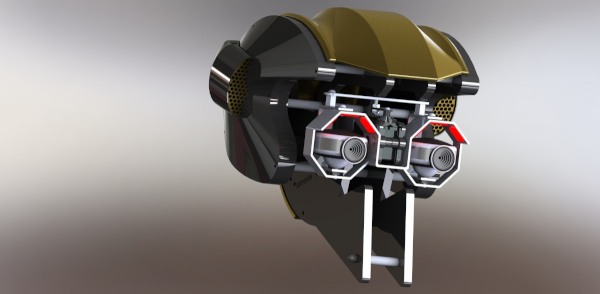

Vue eclatée de la tete pour le montage
Animation 3D ensemble du montage de la tête
Récapitulatif des pièces à imprimer.
Récapitulatif des pièces mécanique à acheter



Lire la suite ou charger les fichiers Stl

.

Retour au sommaire

.

Sentinel : La tête,  les yeux et le cou Version 2.00

Redohm Sentinel version 2.00_01

La tête de Sentinel V2.00

Dossier technique pour la réalisation de la Tête du robot Sentinel en impression 3D .La version 2.00 n’est valable que pour les pièces  2.1  2.2  3.1  3.2

Charger les fichiers Stl

.

Retour au sommaire

.

Sentinel : Création et impression de la main droite

REDOHM MAIN HAND 001

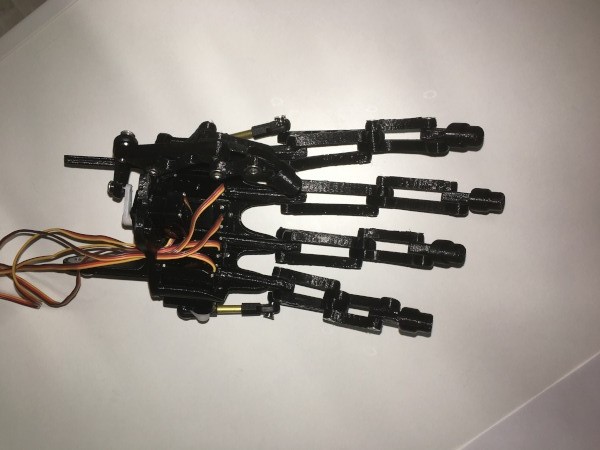

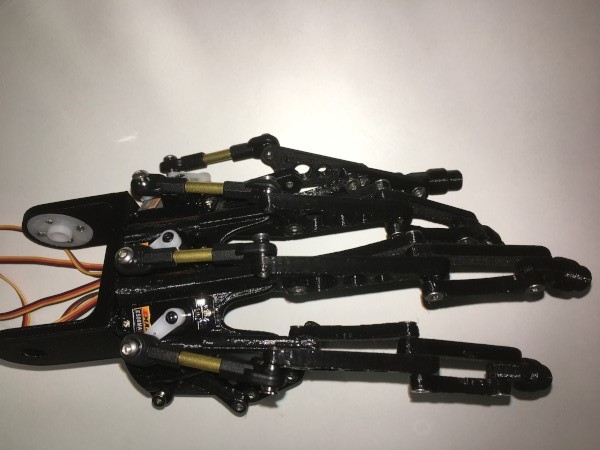

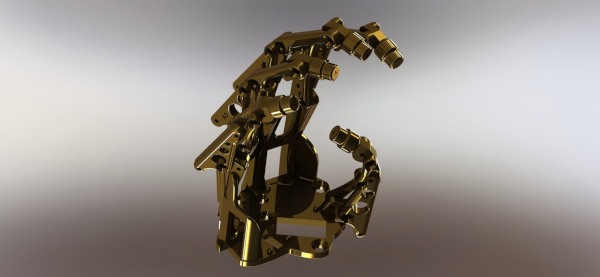

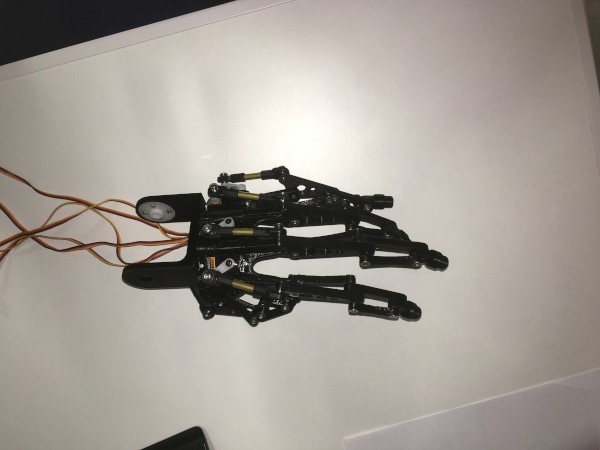

Voici donc l’étude et les fichiers  pour l’impression 3D de la main de Sentinel, celle-ci a été choisi sur le thème du « Terminator » . Les doigts fonctionnent avec cinq servomoteurs. L’ensemble des fichiers est disponible pour les mains droite. Dans la rubrique rotation poignée, vous trouverez l’adaptation entre la main et la partie de Sentinel ou éventuellement avec un robot de votre fabrication.

Voici donc les fichiers pour l’impression 3D de la main de Sentinel, celle-ci a été choisi sous le thème du  » Terminator «

Lire la suite ou charger les fichiers Stl

.

Retour au sommaire

.

 Le thorax de Sentinel

 RedOhm impression du thorax V1.00 01

Réalisation du thorax

Réalisation du thorax du robot Sentinel l’ensemble des fichiers pour l’impression.

Lire la suite ou charger les fichiers Stl ->

.

Retour au sommaire

.

Tutoriel vidéo pour les montages des différents ensembles

Tutoriel vidéo : La tête ,  les yeux et le cou de Sentinel

 001 RedOhm montage de la tete tuto 2

Explication en Vidéo

Nous vous présentons 4 vidéo en 3D  du montage de la tête , du cou et de l’articulation  de Sentinel .

Voir la vidéo- >




RedOhm tutoriel video montage de la tete de Sentinel

Montage de la tête et du cou tutoriel 4

Ce tutoriel vous montre le montage du mécanisme de vision ainsi que la mise en place de système de rotation et d’articulation du cou

Voir la vidéo- >

RedOhm montage des yeux en animation 3d 01

Montage des yeux
tutoriel 5

Plan vidéo pour le montage des yeux ( animation 3D ).Ce tutoriel regroupe 4 vidéo ou vous retrouverez les éclatés des pièces.

Voir la vidéo- >





Retour au sommaire

Tutoriel photo pour les montages des différents ensembles

 Tutoriel photo : La tête ,  les yeux et le cou de Sentinel

RedOhm montage de la boite cranienne

Montage de la boite crânienne

Montage de la tête de Sentinel en photo .L’ensemble a été imprimé sur une Replicator 2 en filament PLA

Voir le tutoriel ->

RedOhm montage de la tete du robot sentinel

Montage de l’ensemble de la tète

Nous vous présentons l’album photos du montage des yeux et du cou de Sentinel avec intégration dans la boite crânienne.

Voir le tutoriel ->





Tutoriel photo  : Les mains de Sentinel ( type Terminator )

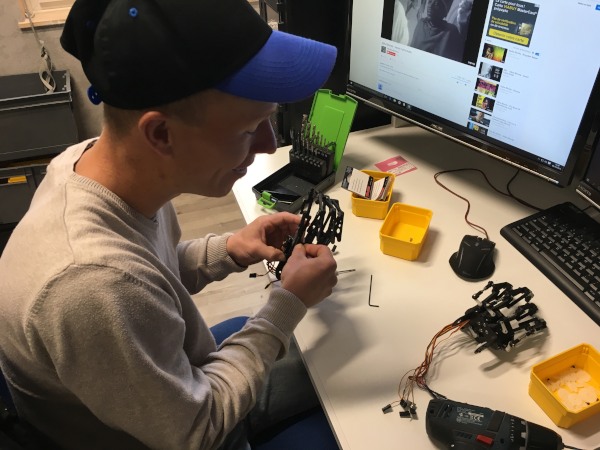

 RedOhm montage de la main droite

Montage de la main droite

Le tutoriel regroupe trois phases , l’assemblage des doigts, la préparation de la paume, l’assemblage des doigts sur la paume.

Voir le tutoriel ->




Retour au sommaire



 Montage de l’ensemble tête , cou , articulation de Sentinel en photo 3D avec la définition des pièces ou la partie montage en vidéo 3D . cliquez sur la photo correspondante  pour visualiser

RedOhm tête
Pour l’album photo de montage tête , cou , articulation



Retour au sommaire







Retour au menu
