Capteur IR réflectif Grove WLS07061P

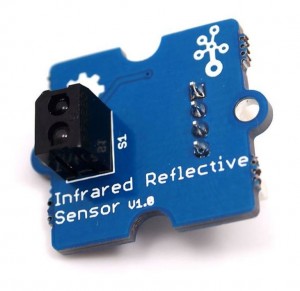

REDOHM GROVE Capteur IR réflectif Grove WLS07061P -001

La réflectivité de la lumière infrarouge varie en fonction de la couleur et de la distance de la surface réfléchissante. Selon ce principe, le capteur de Réflexion Infrarouge utilise un module de RPR220 photo capteur réfléchissant pour détecter la couleur et la distance. Quand une lumière de couleur approches de l’objet, l’intensité du signal reçu par le capteur infrarouge augmente et l’indicateur LED devient rouge. Quand une couleur sombre approches de l’objet, l’intensité diminue et le voyant se met hors tension. Ce capteur est un élément fondamental et largement utilisé dans des applications telles que les voitures suiveur de ligne, la détection de la vitesse de rotation, auto enregistrement de données sur les compteurs de services publics ou d’autres situations où la couleur ou la distance possède un  fort contraste .

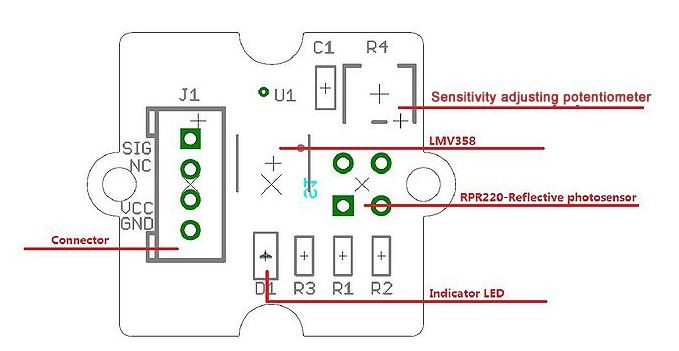

REDOHM GROVE Capteur IR réflectif Grove WLS07061P -003



  • RPR220-Reflective photoélectrique : capteur infrarouge haute résolution réfléchissant.
  • LMV358 : amplificateur opérationnel
  • Indicateur LED : La LED se met en marche lorsque l’intensité de la lumière infrarouge reçue dépasse un niveau prédéfini.
  • Potentiomètre de réglage de sensibilité : ajuster le seuil de lumière du capteur.



Ce module se raccorde sur une entrée digitale du Grove Base Shield ou du Mega Shield via un câble 4 conducteurs non inclus.

caractéristique technique

Interface: compatible Grove
Alimentation: 4,5 à 5,5 Vcc
Consommation: 15 mA
Portée: 4 à 15 mm
Haute résolution
Sensibilité réglable
Dimensions: 20 x 20 x 17 mm
Connectique uniquement compatible avec le système Grove
Référence fabricant: WLS07061P

Source technique : Seeedwiki
