Nestor : Programmation des yeux

Mise à jour le 26/01/2019 :

Sommaire :

Programmation de l’œil droit ( étape 1 )
Dilatation de la pupilles ( étape 2 )

Programmation de l’œil droit ( étape 1 )

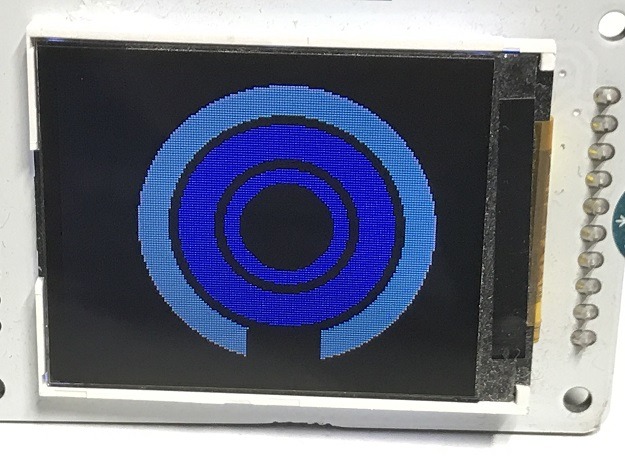

Œil droit

//
//
//========================================================
//*       Programmation de l'oeil droit de Nestor        *
//*                                                      *
//*Etape 1                                               *
//*                                                      *
//*Le 26/01/2019                                         *
//*Par Hervé Mazelin                                     *
//*                                                      *
//========================================================



// je charge la librairie SPI
// Cette librairie vous permet de communiquer avec des périphériques SPI
// La carte Arduino en tant que "maitre" par defaut
#include <SPI.h>
// je charge la librairie TFT
// Cette bibliothèque permet à une carte Arduino de communiquer à
// l'écran LCD TFT
#include <TFT.h>

// Affectation des pins pour la communication Arduino-> afficheur
#define cs   10
#define dc   9
#define rst  8

TFT screen = TFT(cs, dc, rst);

/*
 * Un programme Arduino doit impérativement contenir cette fonction .
 * Elle ne sera exécutée qu'une seule fois au démarrage du microcontroleur
 * Elle sert à configurer globalement les entrées sorties
 *
 */

void setup()

{

 // initialisation de l'écran
  screen.begin();

 // Efface l'ecran et met le fond en noir
  screen.background(0,0,0);

 //defini la couleur pour tracer l'objet a dessiner
 screen.stroke(255,255,255);

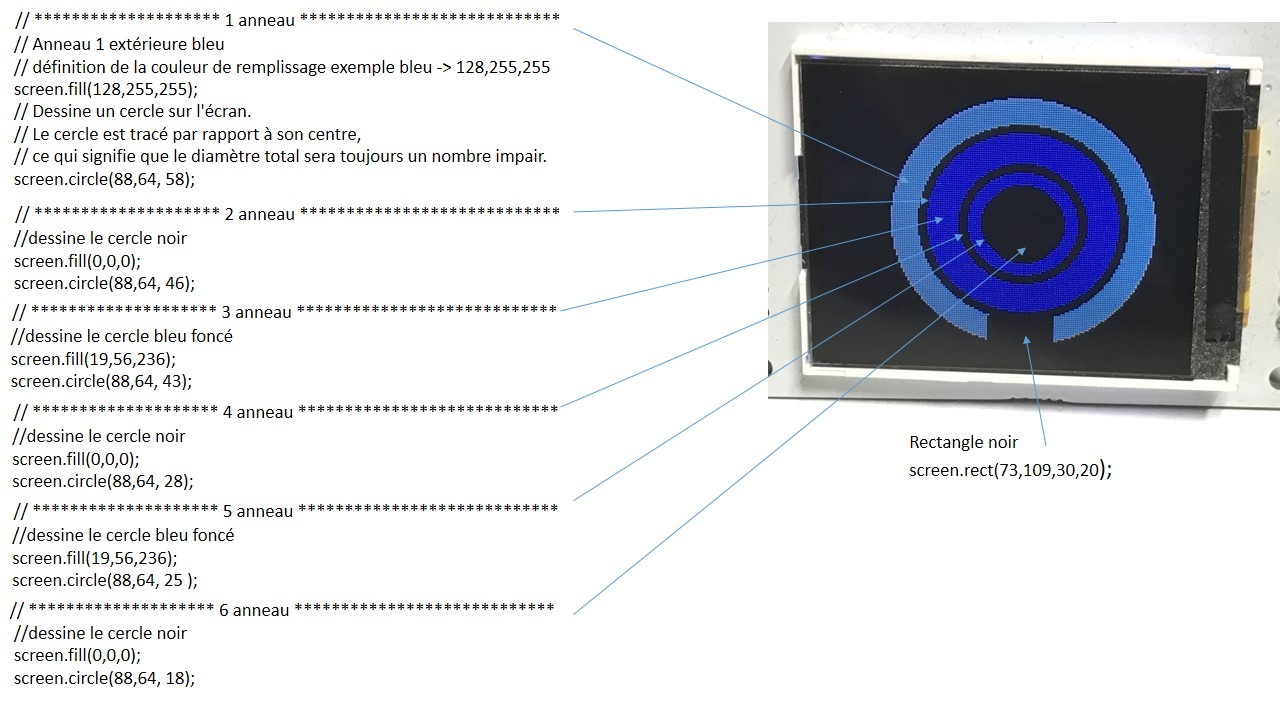

 // ******************** 1 anneau ****************************
 //
 // Anneau 1 exterieure bleu
 // définition de la couleur de remplissage exemple bleu -> 128,255,255
 screen.fill(128,255,255);
 // Dessine un cercle sur l'écran.
 // Le cercle est tracé par rapport à son centre,
 // ce qui signifie que le diamètre total sera toujours un nombre impair.
 screen.circle(88,64, 58);


 //****************** Dessin le rectangle *******************
 //
 //stroke = il définit la couleur des lignes et des bordures
 //autour des formes.
 screen.stroke(0,0,0);
 //définition de la couleur de remplissage exemple noir -> 0,0,0
 screen.fill(0,0,0);
 screen.rect(73,109,30,20);

 // ******************** 2 anneau ****************************
 //dessine le cercle noir
 screen.fill(0,0,0);
 screen.circle(88,64, 46);

 // ******************** 3 anneau ****************************
 //dessine le cercle bleu foncé
 screen.fill(19,56,236);
 screen.circle(88,64, 43);

 // ******************** 4 anneau ****************************
 //dessine le cercle noir
 screen.fill(0,0,0);
 screen.circle(88,64, 28);

 // ******************** 5 anneau ****************************
 //dessine le cercle bleu foncé
 screen.fill(19,56,236);
 screen.circle(88,64, 25 );

 // ******************** 6 anneau ****************************
 //dessine le cercle noir
 screen.fill(0,0,0);
 screen.circle(88,64, 18);


}

/*
 *Le programme principal s’exécute par une boucle infinie appelée Loop ()
 *
 */

void loop() {
  // vide pour le besoin de la demonstration

}

100

101

102

103

104

105

106

107

//========================================================

//* Programmation de l'oeil droit de Nestor *

//* *

//*Etape 1 *

//* *

//*Le 26/01/2019 *

//*Par Hervé Mazelin *

//* *

//========================================================

// je charge la librairie SPI

// Cette librairie vous permet de communiquer avec des périphériques SPI

// La carte Arduino en tant que "maitre" par defaut

#include <SPI.h>

// je charge la librairie TFT

// Cette bibliothèque permet à une carte Arduino de communiquer à

// l'écran LCD TFT

#include <TFT.h>

// Affectation des pins pour la communication Arduino-> afficheur

#define cs 10

#define dc 9

#define rst 8

TFT screen = TFT(cs, dc, rst);

* Un programme Arduino doit impérativement contenir cette fonction .

* Elle ne sera exécutée qu'une seule fois au démarrage du microcontroleur

* Elle sert à configurer globalement les entrées sorties

void setup()

{

// initialisation de l'écran

screen.begin();

// Efface l'ecran et met le fond en noir

screen.background(0,0,0);

//defini la couleur pour tracer l'objet a dessiner

screen.stroke(255,255,255);

// ******************** 1 anneau ****************************

// Anneau 1 exterieure bleu

// définition de la couleur de remplissage exemple bleu -> 128,255,255

screen.fill(128,255,255);

// Dessine un cercle sur l'écran.

// Le cercle est tracé par rapport à son centre,

// ce qui signifie que le diamètre total sera toujours un nombre impair.

screen.circle(88,64, 58);

//****************** Dessin le rectangle *******************

//stroke = il définit la couleur des lignes et des bordures

//autour des formes.

screen.stroke(0,0,0);

//définition de la couleur de remplissage exemple noir -> 0,0,0

screen.fill(0,0,0);

screen.rect(73,109,30,20);

// ******************** 2 anneau ****************************

//dessine le cercle noir

screen.fill(0,0,0);

screen.circle(88,64, 46);

// ******************** 3 anneau ****************************

//dessine le cercle bleu foncé

screen.fill(19,56,236);

screen.circle(88,64, 43);

// ******************** 4 anneau ****************************

//dessine le cercle noir

screen.fill(0,0,0);

screen.circle(88,64, 28);

// ******************** 5 anneau ****************************

//dessine le cercle bleu foncé

screen.fill(19,56,236);

screen.circle(88,64, 25 );

// ******************** 6 anneau ****************************

//dessine le cercle noir

screen.fill(0,0,0);

screen.circle(88,64, 18);

}

*Le programme principal s’exécute par une boucle infinie appelée Loop ()

void loop() {

// vide pour le besoin de la demonstration

}

Retour au sommaire

Programmation de l’œil droit ( étape 2 )

Dilatation de la pupille

//
//
//========================================================
//*       Programmation de l'oeil droit de Nestor        *
//*                                                      *
//*             dilatation des pupilles                  *
//*Etape 2                                               *
//*                                                      *
//*Le 26/01/2019                                         *
//*Par Hervé Mazelin                                     *
//*                                                      *
//========================================================



// je charge la librairie SPI
// Cette librairie vous permet de communiquer avec des périphériques SPI
// La carte Arduino en tant que "maitre" par defaut
#include &lt;SPI.h>
// je charge la librairie TFT
// Cette bibliothèque permet à une carte Arduino de communiquer à
// l'écran LCD TFT
#include &lt;TFT.h>

// Affectation des pins pour la communication Arduino-> afficheur
#define cs   10
#define dc   9
#define rst  8

TFT screen = TFT(cs, dc, rst);

// déclaration de l'entrée analogique
// ou se trouve le module potentiometre Grove
int potar_pin2 = 2;
 int potar_pin3= 3;

// variable du type int pour stocker la valeur du cercle
int cercle1 ;
int passage ;
int new1;

/*
 * Un programme Arduino doit impérativement contenir cette fonction .
 * Elle ne sera exécutée qu'une seule fois au démarrage du microcontroleur
 * Elle sert à configurer globalement les entrées sorties
 *
 */

void setup()

{

 //ouvre le port série et fixe le debit de communication à 9600 bauds
   Serial.begin(9600);

 // initialisation de l'écran
  screen.begin();

 // Efface l'ecran et met le fond en noir
  screen.background(0,0,0);

 //defini la couleur pour tracer l'objet a dessiner
 screen.stroke(255,255,255);

 // ******************** 1 anneau ****************************
 //
 // Anneau 1 exterieure bleu
 // définition de la couleur de remplissage exemple bleu -> 128,255,255
 screen.fill(128,255,255);
 // Dessine un cercle sur l'écran.
 // Le cercle est tracé par rapport à son centre,
 // ce qui signifie que le diamètre total sera toujours un nombre impair.
 screen.circle(88,64, 58);


 //****************** Dessin le rectangle *******************
 //
 //stroke = il définit la couleur des lignes et des bordures
 //autour des formes.
 screen.stroke(0,0,0);
 //définition de la couleur de remplissage exemple noir -> 0,0,0
 screen.fill(0,0,0);
 screen.rect(73,109,30,20);

 // ******************** 2 anneau ****************************
 //dessine le cercle noir
 screen.fill(0,0,0);
 screen.circle(88,64, 46);

 // ******************** 3 anneau ****************************
 //dessine le cercle bleu foncé
 screen.fill(19,56,236);
 screen.circle(88,64, 43);

 // ******************** 4 anneau ****************************
 //dessine le cercle noir
 screen.fill(0,0,0);
 screen.circle(88,64, 28);

 // ******************** 5 anneau ****************************
 //dessine le cercle bleu foncé
 screen.fill(19,56,236);
 screen.circle(88,64, 25 );

 // ******************** 6 anneau ****************************
 //dessine le cercle noir
 screen.fill(0,0,0);
 screen.circle(88,64, 18);


}

/*
 *Le programme principal s’exécute par une boucle infinie appelée Loop ()
 *
 */

void loop() {



// lis la valeur de la tension analogique présente sur la broche 2
// et introduit le resultat dans la variable "variable"
cercle1 = analogRead(potar_pin2);
// la valeur du potentiometre est comprise entre 0 et 1023
// Etalonnage de la valeur du potentiometre en valeur de temps
// valeur de temps comprise de 100 a 1200 milliseconde
// pour cela on utilise la fonction Map
// map (variable ,valeur basse de depart,valeur haute de depart ,new valeur basse, new valeur haute )
// valeur basse de depart = 1
// valeur haute de depart = 1023
// new valeur basse = 100
// new valeur haute = 1200
cercle1 =map( cercle1 ,0,800,10,0);



delay (10);

// Verification si on recoit l'ordre d'agrandir la pupille
if ( passage &lt; cercle1)
{
  Serial.println("Verification si on recoit l'ordre d'agrandir la pupille");
  Serial.print(passage);
  Serial.print(" &lt; ");
   Serial.println(cercle1);

 // ******************** 6 anneau ****************************
 //dessine le cercle noir
 screen.fill(0,0,0);
 screen.circle(88,64, 18+cercle1);

 Serial.print("Nouvelle valeur de la pupille => ");
   new1=18+cercle1;
   Serial.println(new1);
}



// Verification de reduction de la pupille
else if (passage > cercle1)
{
 Serial.println("Verification de reduction de la pupille");
 Serial.print(passage);
  Serial.print(" > ");
   Serial.println(cercle1);


 // ******************** 4 anneau ****************************
 //dessine le cercle noir
 screen.fill(0,0,0);
 screen.circle(88,64, 28);

 // ******************** 5 anneau ****************************
 //dessine le cercle bleu foncé
 screen.fill(19,56,236);
 screen.circle(88,64, 25 );

 // ******************** 6 anneau ****************************
 //dessine le cercle noir
 screen.fill(0,0,0);
 screen.circle(88,64, 18+cercle1);
  Serial.print("Nouvelle valeur de la pupille => ");
   new1=18+cercle1;
   Serial.println(new1);
}

else if (passage == cercle1 )
{


}

passage = cercle1;

}




// --------------- Ensemble de sous programme ------------------
//







void clignote_les_yeux ()

{

  delay (1000);
 //dessine le cercle noir
 screen.fill(255,0,0);
 screen.circle(88,64, 18);

 delay(1000);
 //dessine le cercle noir
 screen.fill(233,209,223);
 screen.circle(88,64, 18);


}
