Pilotage d’un servomoteur ou d’une sortie avec les ondes cérébrales (Version 12/05/2014).

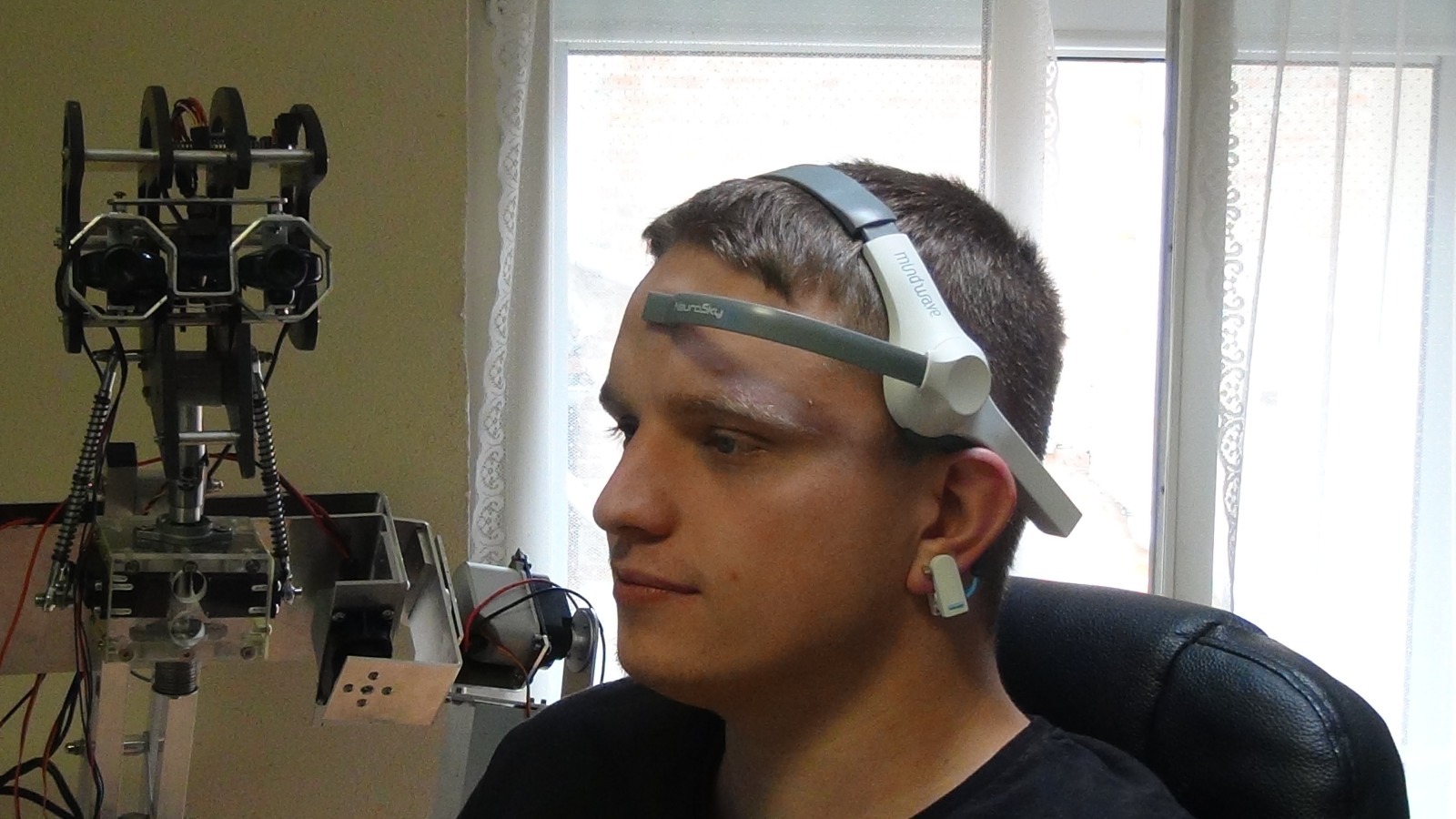

Casque NeuroSky ( pose du casque)
Casque NeuroSky ( pose du casque)
D’après le site NeuroSky -> http://developer.neurosky.com/docs/doku.php?id=arduino_tutorial

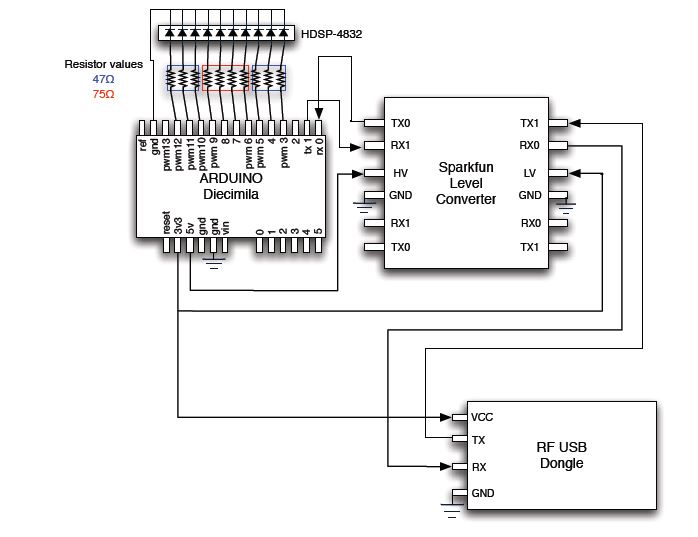

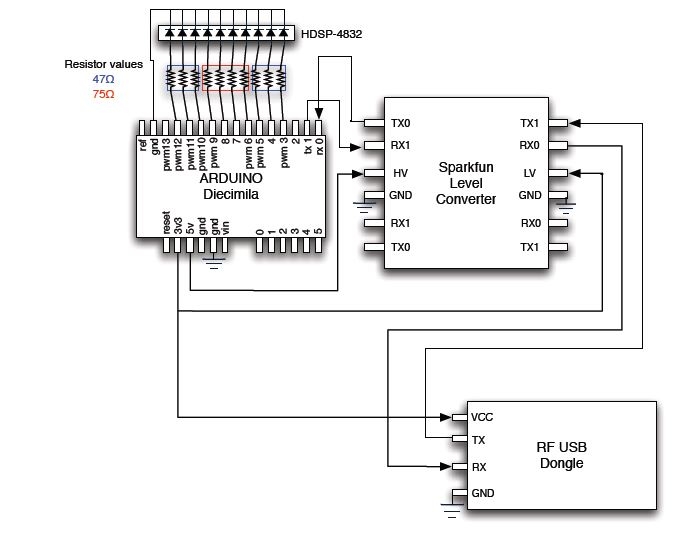

Schéma de principe :
Matériel requis :
- MindWave

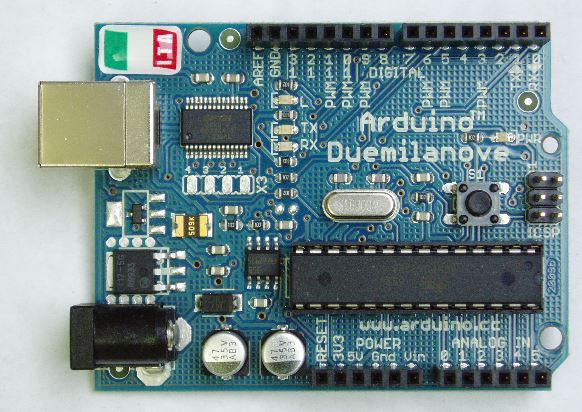

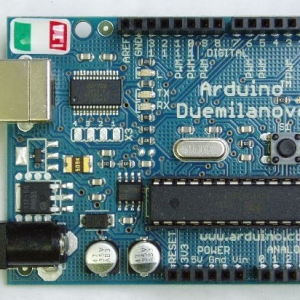

- Une carte Arduino Duemilanove
- Un convertisseur bidirectionnel

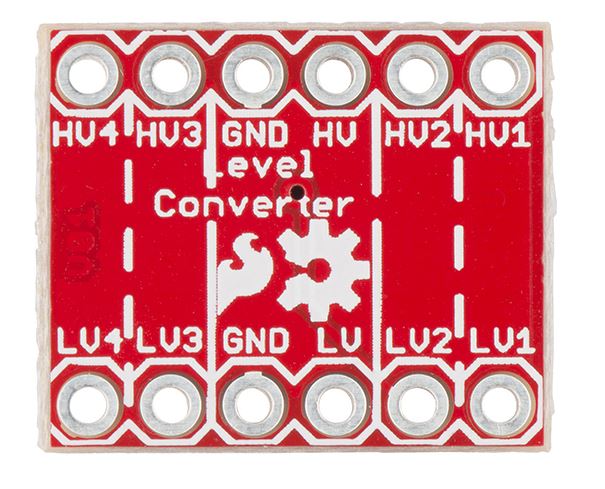

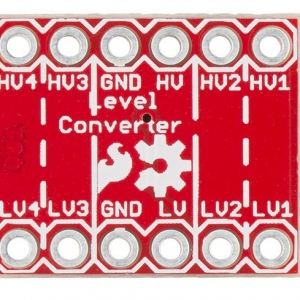

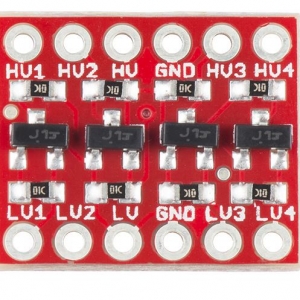

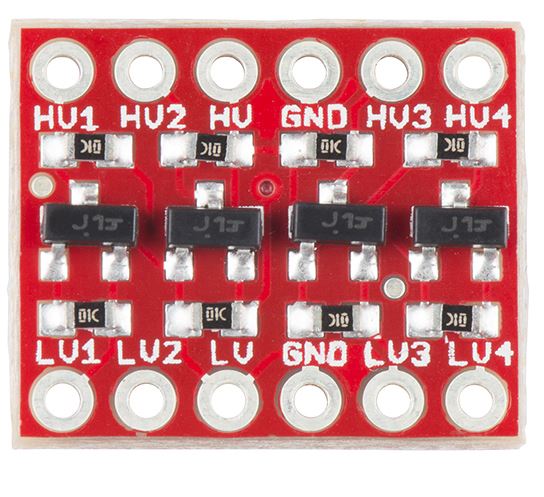

Explication du convertisseur bidirectionnel
Le convertisseur de niveau logique bidirectionnel SparkFun est un petit circuit qui modifie les signaux de 5V à 3,3 V d’amplitude et 3,3 V à 5V. Ce convertisseur de niveau fonctionne également avec des appareils à 2,8 et 1,8 V. Le circuit doit être alimenté par deux sources de tensions (haute tension et basse tension) que votre système utilise. Une haute tension (5V par exemple), à la broche « HV », à faible tension (3,3 V par exemple) sur ‘LV’, et la masse du système à la broche « GND ».
