Ultrason Capteur HC-SR04

***

Mise à jour le 30/03/2016

Le module émetteur et récepteur ultrasonique HC-SR04 est d’une fabrication de Cytron Technologiy .L’électronique embarquée simplifie l’interfaçage avec les cartes à microcontrôleur  comme la carte EZ-Robot , arduino etc

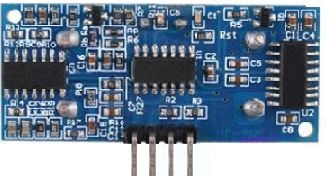

….HC-SR04-02

Ce module dispose simplement de 4 pins de sortie : VCC, TRIG, ECHO, GND. Il est donc très facile de l’interfacer à un microcontrôleur. Le processus complet est le suivant: Mettre la pin “TRIG” une impulsion de niveau haut (5V)  durant au moins 10µs et le module démarre sa lecture; A la fin de la mesure, s’il détecte un objet devant lui, la pin “ECHO” passe au niveau haut (5V) “PulseIn()”. Et , la distance où se situe l’obstacle est proportionnelle à la durée de cette impulsion Il est donc très facile de calculer cette distance avec la formule suivante:

Remarque: en dessous de 1 cm et au dessus de 4 m par rapport à un obstacle le module peut planter. Il est alors nécessaire de le réinitialiser (coupure puis remise de son alimentation). Il est donc préférable d’utiliser ce module en intérieur dans un environnement restreint.

Distance = ((Durée du niveau haut)*(vitesse du son: 340 m/s))/2.

Caractéristiques:

  • Alimentation: 5 Vcc
  • Consommation: 15 mA
  • Fréquence: 40 kHz
  • Portée: de 2 cm à 4 m
  • Déclenchement: impulsion TTL positive de 10µs
  • Signal écho: impulsion positive TTL proportionnelle à la distance.
  • Calcul: distance (cm) = impulsion (µs) / 58
  • Dimensions: 45 x 21 x 18 mm

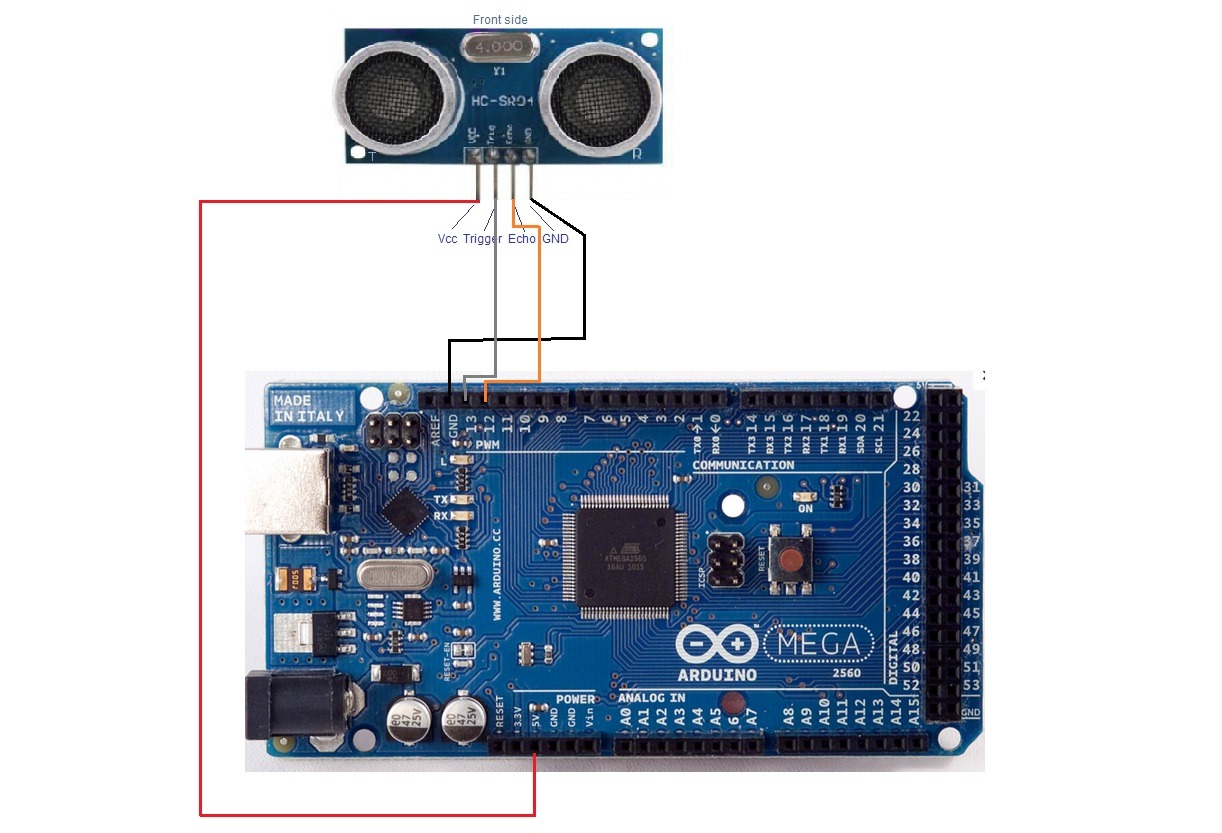

Exemple de câblage sur Arduino Mega 2650

REDOHM HC-SR04-02 BRANCHEMENT

Cliquez sur la photo pour agrandir

Sources : Gotronic
