Grove : Afficheur Oled 96×96 OLE42178P

***

Mise à jour le 08/03/2015

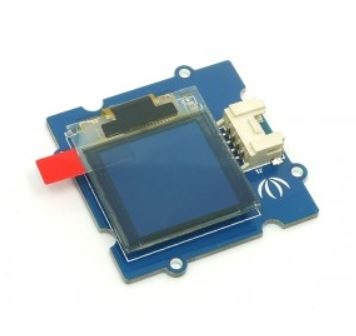

Module graphique Oled 96 x 96 points à 16 niveaux de gris compatible Grove présentant une haute luminosité, un bon contraste, un grand angle de vue et une faible consommation.

GROVE OLE42178P

Interface: compatible Grove
Alimentation: 3,3 ou 5,5 Vcc
Consommation: 120 mW
Affichage: 96 x 96 points (16 niveaux de gris)
Température de service: -40°C à +70°C
Dimensions: 45 x 45 mm
Connectique uniquement compatible avec le système Grove
Référence fabricant: OLE42178P

Télécharger la Bibliothèque LCD_Display

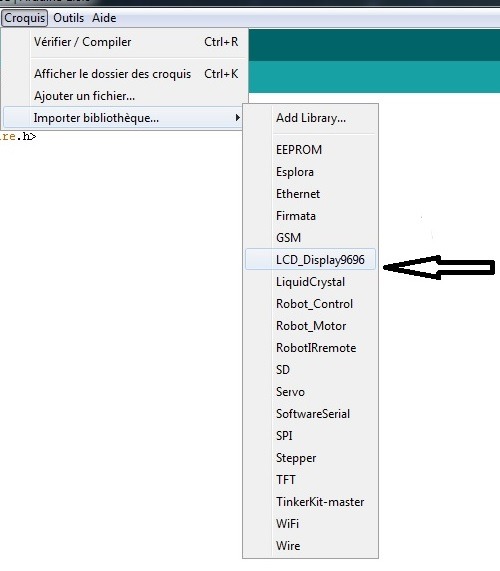

Décompressez le fichier dans la bibliothèques IDE Arduino

Exemple 1 ( Programme constructeur » Grove » / commentaire traduit et ajouter par Redohm )

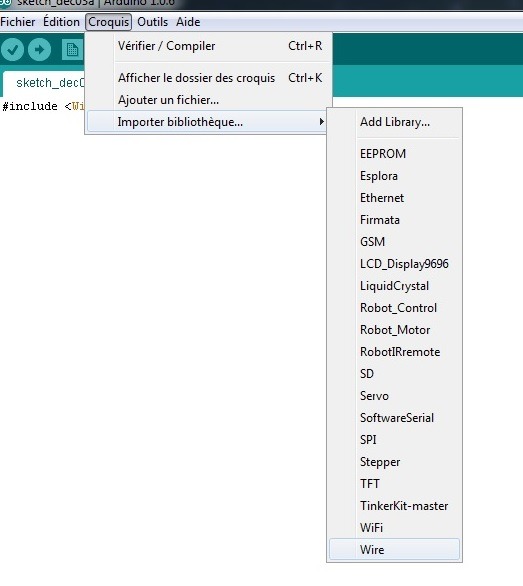

Pour démarrer le programme chargé d’abord la bibliothèque Wire.h .Cette bibliothèque vous permet de communiquer avec des périphériques I2C.

Ci-dessous les connecteurs pour le bus I2c sur différentes cartes

Type de carte		Brochage du bus
Uno	->	A4 (SDA), A5 (SCL)
Mega2560	->	20 (SDA), 21 (SCL)
Leonardo	->	2 (SDA), 3 (SCL)

Chargé ensuite la bibliothèque de gestion de l’afficheur SeeedGrayOLED.h

Enfin chargé avr/pgmspace.h .Afin de Stocker les données dans la mémoire Flash (mémoire programme) au lieu de la mémoire SRAM

#include <Wire.h>
#include <SeeedGrayOLED.h>
#include <avr/pgmspace.h>

//

void setup()
{
  Wire.begin();

 //initialiser l'écran OLED SEEED
  SeeedGrayOled.init();
 //Effacer l'écran
  SeeedGrayOled.clearDisplay();
 //Réglage du mode d'affichage en normal
  SeeedGrayOled.setNormalDisplay();
 // Passez en mode vertical pour l'affichage du texte
  SeeedGrayOled.setVerticalMode();

  for(char i=0; i < 12 ; i++)
  {
 //position du curseur pour régler i ligne, colonne 0
  SeeedGrayOled.setTextXY(i,0);
  //Réglez le niveau Niveaux de gris. Ne importe quel nombre entre 0-15.
  SeeedGrayOled.setGrayLevel(i);
  // Afficher bonjour maitre
  SeeedGrayOled.putString("bonjour maitre");
  }
}

void loop()
{

}

#include <Wire.h>

#include <SeeedGrayOLED.h>

#include <avr/pgmspace.h>

void setup()

{

Wire.begin();

//initialiser l'écran OLED SEEED

SeeedGrayOled.init();

//Effacer l'écran

SeeedGrayOled.clearDisplay();

//Réglage du mode d'affichage en normal

SeeedGrayOled.setNormalDisplay();

// Passez en mode vertical pour l'affichage du texte

SeeedGrayOled.setVerticalMode();

for(char i=0; i < 12 ; i++)

{

//position du curseur pour régler i ligne, colonne 0

SeeedGrayOled.setTextXY(i,0);

//Réglez le niveau Niveaux de gris. Ne importe quel nombre entre 0-15.

SeeedGrayOled.setGrayLevel(i);

// Afficher bonjour maitre

SeeedGrayOled.putString("bonjour maitre");

}

void loop()

{

}

Exemple 2 ( Programme constructeur ” Grove ” / commentaire Redohm )

// Chargé la bibliothèque I2c
#include <Wire.h>
// Chargé la bibliothèque du gestionnaire d'écran
#include <SeeedGrayOLED.h>


void setup()
{
  Wire.begin();
//initialiser l'affichage SEEED Gris OLED
  SeeedGrayOled.init();
// efface l'écran et définir la position du curseur a l'angle supérieur gauche
  SeeedGrayOled.clearDisplay();
// Définir affichage en mode Normal
  SeeedGrayOled.setNormalDisplay();
// Passez en mode vertical pour l'affichage du texte
  SeeedGrayOled.setVerticalMode();
// Placez le curseur à la ligne 0e, Colonne 0e
  SeeedGrayOled.setTextXY(0,0);
// Numéro et afficher
  SeeedGrayOled.putNumber(123);
// Placez le curseur de 1ère ligne, colonne 0e
  SeeedGrayOled.setTextXY(1,0);
// Numéro et afficher
  SeeedGrayOled.putNumber(0xFFFF);
// Placez le curseur de 2eme ligne, colonne 0e
  SeeedGrayOled.setTextXY(2,0);
// Numéro et afficher
  SeeedGrayOled.putNumber(0xFFFFFFFF);
// Placez le curseur de 3eme ligne, colonne 0e
  SeeedGrayOled.setTextXY(3,0);
// Numéro et afficher
  SeeedGrayOled.putNumber(-12345);

}

void loop()
{

}

// Chargé la bibliothèque I2c

#include <Wire.h>

// Chargé la bibliothèque du gestionnaire d'écran

#include <SeeedGrayOLED.h>

void setup()

{

Wire.begin();

//initialiser l'affichage SEEED Gris OLED

SeeedGrayOled.init();

// efface l'écran et définir la position du curseur a l'angle supérieur gauche

SeeedGrayOled.clearDisplay();

// Définir affichage en mode Normal

SeeedGrayOled.setNormalDisplay();

// Passez en mode vertical pour l'affichage du texte

SeeedGrayOled.setVerticalMode();

// Placez le curseur à la ligne 0e, Colonne 0e

SeeedGrayOled.setTextXY(0,0);

// Numéro et afficher

SeeedGrayOled.putNumber(123);

// Placez le curseur de 1ère ligne, colonne 0e

SeeedGrayOled.setTextXY(1,0);

// Numéro et afficher

SeeedGrayOled.putNumber(0xFFFF);

// Placez le curseur de 2eme ligne, colonne 0e

SeeedGrayOled.setTextXY(2,0);

// Numéro et afficher

SeeedGrayOled.putNumber(0xFFFFFFFF);

// Placez le curseur de 3eme ligne, colonne 0e

SeeedGrayOled.setTextXY(3,0);

// Numéro et afficher

SeeedGrayOled.putNumber(-12345);

}

void loop()

{

}

Quelques exemples :

1 – Exemple 85 Positionnement d’un message puis on efface l’écran
2 – Exemple 86 Visualisation de 4 entrées sur l ‘afficheur OLE42178P
3 – Exemple 87 Visualisation de 2 entrées analogique

Voici les différentes instruction de la bibliothèque SeeedGrayOLED.h

SeeedGrayOled.init ();
SeeedGrayOled.clearDisplay (); // Efface tout l’écran. Devrait être utilisé avant de commencer un nouveau départ ou après la désactivation du défilement. Cette fonction positionne le curseur sur le coin supérieur gauche.
SeeedGrayOled.setNormalDisplay (); // Définir affichage en mode normal (en mode non inverse)
SeeedGrayOled.setContrastLevel (127); //Définir l’affichage et le rapport de contraste à demi-niveau(c.-à 256/2 -1).
SeeedGrayOled.setInverseDisplay (); // Placer l’affichage en mode inverse
SeeedGrayOled.setHorizontalMode (); // Définir le mode d’affichage en mode horizontal
SeeedGrayOled.setVerticalMode (); // définir le mode d’affichage en mode vertical
SeeedGrayOled.setTextXY (0,0); // Placez le curseur à 0e ligne de texte, la colonne de texte 0e
SeeedGrayOled.putChar (‘S’); // Affiche le caractère S .Afficher un caractère à l’écran à partir de l’adresse pointeur réglé par setTextXY (X, Y). Cette fonction est utilisée en interne par PutString ().
SeeedGrayOled.putString (« Bonjour tout le monde! »); // Affiche la chaîne de caractères .
SeeedGrayOled.putNumber (-56,123); // Affiche le numéro de -56123 .Le nombre peut être char, int ou long en type de données. Il prend également en charge le signe
SeeedGrayOled.drawBitmap (SeeedLogo, 96 * 96/8); // Dessine une image binaire (96 pixels * 96 pixels / 8) octets
SeeedGrayOled.setHorizontalScrollProperties (Scroll_Left, 72,95,0,47, Scroll_5Frames); // Définit les propriétés du défilement horizontal
SeeedGrayOled.activateScroll (); // Activer défilement.
SeeedGrayOled.deactivateScroll (); // Désactiver le défilement.
