CNC 4 axes pour Arduino Uno

  • Version
  • Télécharger 1
  • Taille du fichier 0.20 KB
  • Date de création 17 septembre 2022

.

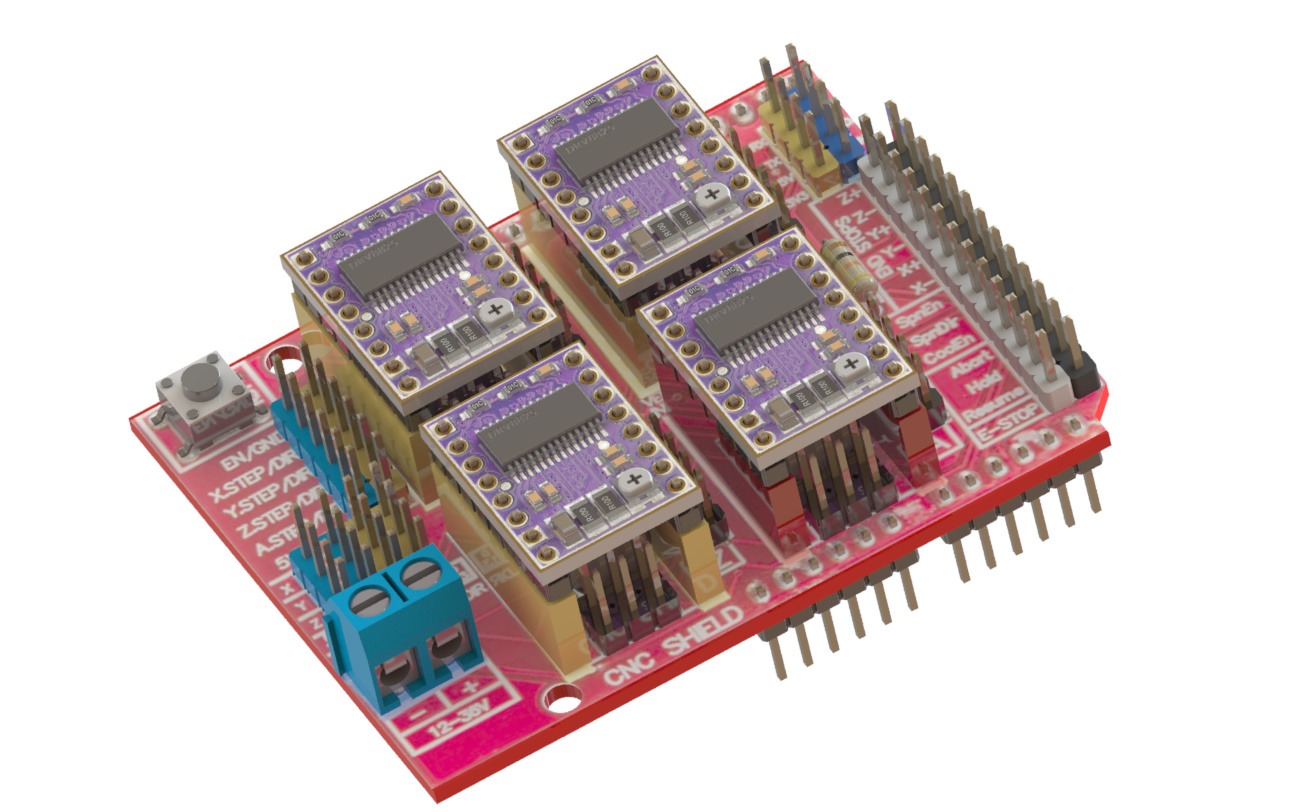

Mise à jour le 17/09/2022 : Shield CNC pour carte UNO  permettant le pilotage de 4 moteurs pas-à-pas pour machine CNC ou imprimante 3D. Ce module communique avec un microcontrôleur type Arduino via plusieurs broches digitales.Les fichiers step,Igs,Dwg sont disponible en telechargement .

Sommaire.

.

Information technique

.

Ce shield est livré avec un exemple de programme disponible en fiche technique. Il est également compatible avec certains programmes CNC (Candle, Universal G-Code Sender, etc...) et la librairie GRBL permettant son utilisation.

Les moteurs pas-à-pas se raccordent sur des connecteurs mâles 4 broches au pas de 2,54 mm.

Le module permet de fonctionner en mode pas complet, demi-pas, quart de pas, 1/8 de pas et 1/16 de pas.

Caractéristiques:

  • Alimentation:
    - partie moteur: 12 à 36 Vcc sur bornier à vis via une alimentation externe non incluse
    - partie logique: 5 Vcc via la carte Uno
  • ​Intensité: 2 A/phase maxi
  • 4 emplacements pour drivers A4988 inclus
  • 1 bouton reset
  • ​Fonction micro-step: jusqu'à 1/16 de pas
  • Dimensions: 53 x 68 x 18 mm

Référence fabricant: Shield CNC Version 3.0

.
