Coffret de simulation pour moteur pas-à-pas

Coffret de simulation pour moteur pas-à-pas
  • Version
  • Télécharger 11
  • Taille du fichier 0.22 KB
  • Date de création 16 juin 2023

.

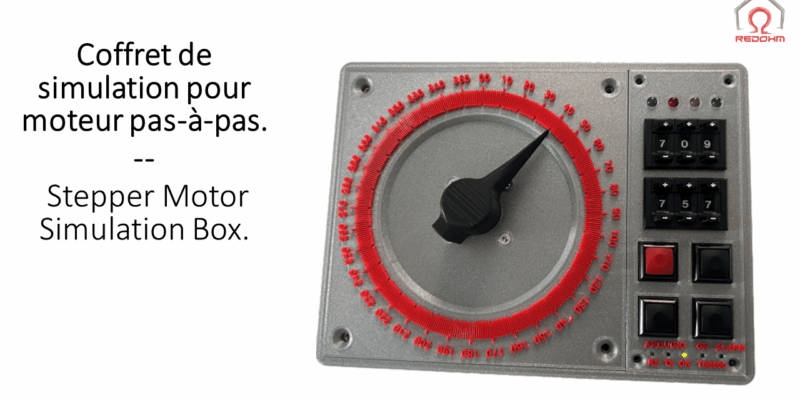

Nous sommes ravis de vous présenter notre Coffret de Simulation pour Moteur Pas-à-Pas. Ce dispositif est conçu pour faciliter vos tests et expérimentations avec des moteurs pas-à-pas.

Au cœur de ce système, vous trouverez un contrôleur angulaire AS 5600, conçu pour garantir un contrôle précis et fiable de la position du moteur. Il comprend également un moteur pas-à-pas pour fournir des mouvements fluides et réguliers dans vos applications.

Le coffret dispose également de deux potentiomètres, tous deux entièrement personnalisables pour s'adapter à vos besoins spécifiques. De plus, vous trouverez quatre boutons poussoirs, également paramétrables, vous offrant une flexibilité maximale pour ajuster et contrôler le comportement du moteur.

Quatre LED paramétrables sont également présentes pour vous offrir une indication visuelle claire et précise de l'état du système.

Le cerveau de ce coffret de simulation est une carte Arduino Uno. Cette plateforme de développement open-source est extrêmement populaire pour sa facilité d'utilisation, sa flexibilité et sa vaste communauté de support. Enfin, le moteur pas-à-pas est piloté par un driver TB6600

Ce coffret a été réalisé grâce à l'impression 3D et fait partie de nos projets open source. Pour faciliter votre travail, nous mettons à votre disposition les fichiers STL ainsi que les schémas de câblage. Vous pouvez donc les modifier et les adapter à vos besoins spécifiques.

En somme, notre Coffret de Simulation pour Moteur Pas-à-Pas représente un outil idéal pour ceux qui cherchent à explorer les capacités des moteurs pas-à-pas de manière contrôlée et efficace.



Information complémentaire sur le code.

Serial.begin(115200);


Un taux de bauds plus élevé comme 115200 permet non seulement de transmettre des données plus rapidement, mais aussi de rendre la "main" (ou le contrôle) au programme principal plus rapidement après la transmission des données. Cela est dû au fait qu'une vitesse de transmission plus élevée réduit le temps nécessaire pour envoyer chaque caractère de données.

En conséquence, votre programme principal sera en mesure de continuer à exécuter d'autres tâches sans attendre trop longtemps que les données soient transmises via la communication série. Cela peut améliorer l'efficacité et la réactivité de votre programme, surtout s'il doit gérer plusieurs tâches en parallèle ou répondre rapidement à certaines entrées ou conditions.

A savoir:

Bien que des taux de baud plus élevés peuvent théoriquement transmettre des données plus rapidement, ils peuvent également être plus susceptibles d'erreurs en raison du bruit électrique ou d'autres problèmes de signal. 115200 est souvent un bon compromis entre vitesse et fiabilité.
