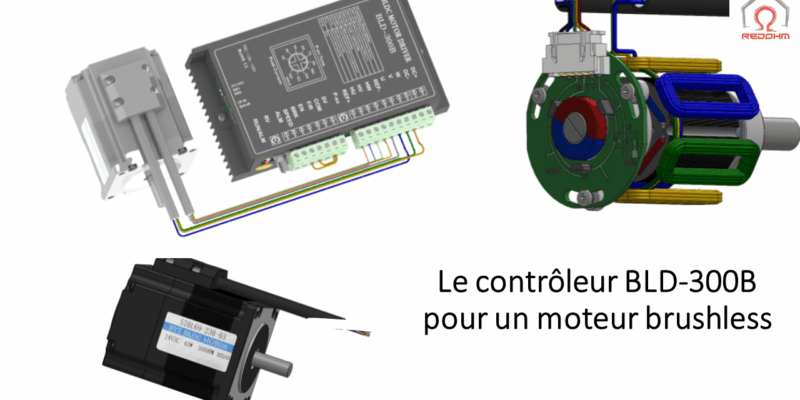

Le contrôleur BLD-300B pour un moteur brushless 57BL69-230-3

Le contrôleur BLD-300B pour un moteur brushless 57BL69-230-3
  • Version
  • Télécharger 27
  • Taille du fichier 0.23 KB
  • Date de création 23 octobre 2023

.

Mise à jour le 23/10/2023 : Le contrôleur BLD-300B et son moteur brushless associé, le 57BL69-230-3, ont été conçus pour s'intégrer facilement dans vos montages. Grâce à des dimensions optimisées, ces composants offrent une grande flexibilité d'utilisation.

Téléchargement et Informations :

Sur cette page, vous avez la possibilité de télécharger ces fichiers. De plus, vous trouverez toutes les informations relatives à ce matériel sur cette même page.

Définition d'une Carte Contrôleur :

Un contrôleur pour moteur brushless, souvent appelé "ESC" pour Electronic Speed Controller, est un dispositif électronique conçu pour piloter un moteur brushless. Les moteurs brushless, contrairement aux moteurs à balais (brushed), nécessitent une commutation électronique pour tourner. Le rôle du contrôleur est donc de fournir les signaux électriques nécessaires pour contrôler la vitesse et la direction de rotation du moteur.

Description :

Le contrôleur reçoit des signaux d'entrée, généralement provenant d'un microcontrôleur ou d'une interface utilisateur, et les convertit en signaux de puissance pour les bobines du moteur. Cette commutation électronique permet de contrôler la vitesse et parfois le sens de rotation du moteur.

Paramètres :

  • Tension d'entrée: Spécifie la tension d'alimentation que le contrôleur peut gérer.
  • Courant maximal: Définit le courant maximal que le contrôleur peut fournir au moteur.
  • Fréquence de commutation: La vitesse à laquelle le contrôleur peut commuter les phases du moteur.

A savoir :

Les contrôleurs pour moteurs brushless peuvent être limités par leur plage de tensions d'entrée, leur courant maximal et leur fréquence de commutation. De plus, tous les contrôleurs ne sont pas compatibles avec tous les types de moteurs brushless.

Informations relatives au contrôleur BLD-300B : ( en cours )

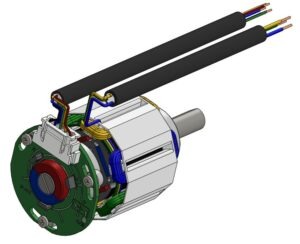

Informations relatives au moteur  57BL69-230-3 :

  • Tension (Voltage) : 24 VDC
  • Vitesse nominale (Rated speed) : 3000 rpm
  • Couple nominal (Rated torque) : 0.2 N.m
  • Courant nominal (Rated current) : 4 Amps.
  • Puissance nominale (Rated power) : 63 Watt.
  • Couple maximal (Max torque) : 0.6 N.m
  • Constante de couple (Torque constant) : 0.061 N.m/Amps.
  • F.e.m. arrière (Back EMF) : 4.54 V/Krpm
  • Inertie du rotor (Rotor inertia) : 12 kg.mm²
  • Dimension L : 69 mm
  • Poids (Weight) : 0.65 Kg
