Arduino ensemble des cartes mères utilisé
par RedOhm







Mise à jour le 11/09/2016

Sommaire




L’ensemble de la gamme Arduino et programmables via un langage proche du « C » (disponible en libre téléchargement), les modules Arduino peuvent fonctionner de façon autonome ou en communicant avec un logiciel fonctionnant  sur un ordinateur.

***

Guide pour bien choisir votre Arduino

Type  Micro Tension d’alimentation Tension des bornes Vitesse  Entrée Sortie   Entrée  analogique  PWM Sortie
Ana
 UART
Arduino Nano 3.0   ATMega328   via port USB
ou
5 Vcc régulée sur broche 27
ou
6 à 20 V non régulée sur broche 30
 5 Volts  16Mhz  14     0
 Arduino Uno R3  ATmega328  7-12 Volts  5 Volts  16Mhz

 14

dont 6 disposent d’une sortie PWM

 6  6 0 1
 Arduino + LCD 3,5
( clone)
 ATmega328p  6-9 Volts   5 Volts 16Mhz   14  6  6  1
 Arduino Mega 2560 R3  ATmega2560  7-12 Volts    5 Volts  16MHz  54  16  14

Arduino DUE

 AT91SAM3X8E    3.3Volts 84MHz 54 broches d’E/S dont 12 PWM   12   2  4
 Arduino Pro 328  ATmega32U4  7-12 Volts   3.3Volts  8Mhz  14  6  6



Retour au sommaire

***

Module Arduino NANO 3.0



ARDUINO NANO 3.0 REDOHM 013

Arduino Nano 3.0

Présentation de la carte Arduino Nano.

La carte  Arduino  Nano 3.0 est basée sur un ATMega328. Sa mémoire de 32 kB et ses E/S font de ce circuit un élément idéal pour les systèmes embarqués ou pour des applications nécessitant du multitâches.
La Nano 3.0 peut se programmer avec le logiciel Arduino. Le contrôleur ATMega328 contient un bootloader qui permet de modifier le programme sans passer par un programmateur. Le logiciel est téléchargeable gratuitement.



Caractéristiques principales du nano 3.0 .

– alimentation:
via port USB ou
5 Vcc régulée sur broche 27 ou
6 à 20 V non régulée sur broche 30
– microprocesseur: ATMega328
– mémoire flash: 32 kB
– mémoire SRAM: 2 kB
– mémoire EEPROM: 1 kB
– 14 broches d’E/S dont 6 PWM
– 8 entrées analogiques 10 bits
– intensité par E/S: 40 mA
– cadencement: 16 MHz
– bus série, I2C et SPI
– gestion des interruptions
– fiche USB: mini-USB B
– boîtier DIL30
– dimensions: 45 x 18 x 18 mm
Version d’origine fabriquée en Italie.



 Retour au sommaire



Shield E/S DFR0012 pour Nano

Le shield Nano IO DFR0012 est un module d’interface conçu pour le microcontrôleur Arduino Nano ou DFRduino Nano. Le module Nano  s’enfiche directement sur le shield et ses entrées-sorties sont rendues accessibles ainsi que les borniers d’alimentation.

ARDUINO NANO 3.0 REDOHM 021

Shield E/S DFR0012

Repérage des broches Shield E/S DFR0012

ARDUINO NANO 3.0 REDOHM 024

Repérage des broches Shield E/S DFR0012

Retour au sommaire


Arduino Uno Rev3

1 : Présentation de la carte Arduino Uno Rev3

La carte Arduino Uno est basée sur un ATMega328 cadencé à 16 MHz. C’est la plus récente et la plus économique carte à microcontrôleur d’Arduino. Des connecteurs situés sur les bords extérieurs du circuit imprimé permettent d’enficher une série de modules complémentaires.

Elle peut se programmer avec le logiciel Arduino. Le contrôleur ATMega328 contient un bootloader qui permet de modifier le programme sans passer par un programmateur. Le logiciel est téléchargeable gratuitement.

2 : Caractéristiques principales de la carte Arduino Uno Rev3 .

– version: Rev. 3
– alimentation:
via port USB ou
7 à 12 V sur connecteur alim ( Tension d’alimentation mini et maxi 6-20V )
– microprocesseur: ATMega328
– mémoire flash: 32 kB
– mémoire SRAM: 2 kB
– mémoire EEPROM: 1 kB
– 14 broches d’E/S dont 6 PWM
– 6 entrées analogiques 10 bits
– intensité par E/S: 40 mA  (A savoir -> 200mA cumulé pour l’ensemble des broches E/S)
– cadencement: 16 MHz
– bus série, I2C et SPI
– gestion des interruptions
– fiche USB B
– dimensions: 74 x 53 x 15 mm
Module prêt à l’emploi.
Version d’origine fabriquée en Italie.



3 : Combien d’entrées et sorties numériques possède la carte Arduino Uno ?

La carte Arduino Uno dispose de  14 broches numériques numérotées de 0 à 13 et  elle peuvent être utilisées soit comme une ou des  entrées numériques, soit comme une ou des  sorties numériques

4 : Combien d’entrées analogiques possède la carte Arduino Uno ?

La carte Arduino Uno dispose de 6 entrées analogiques, de A0 à A5, chacune pouvant fournir une mesure d’une résolution de 10 bits. Par défaut, ces broches mesurent le 0V (qui à  pour valeur 0) et le 5V (qui a pour valeur 1023), mais il est possible de modifier la référence supérieure de la plage de mesure en utilisant la broche AREF et l’instruction analogReference() .

5 : Y a t’il des broches possédant une fonction spécialisée sur Arduino Uno ?

  • La broche AREF : Tension de référence pour les entrées analogiques. Utilisé avec analogReference ().
  • La broche Reset : Mettre cette broche au niveau BAS entraîne la réinitialisation du microcontrôleur. Typiquement, cette broche est utilisée pour ajouter un bouton de réinitialisation sur le circuit qui bloque celui présent sur la carte.
  • Les  broches SDA,SCL :Il y a 2 broches ,ajoutées à coté de la broche AREF , qui sont respectivement SDA et SCL pour les 2 lignes du bus I2C.
    A Savoir : Attention les lignes SDA et SCL sont toujours communes avec les broches A4 et A5





Retour au sommaire

6 : Composants clés de la carte Arduino Uno

Arduino Uno REDOHM 004

Repérage des broches de l’Arduino Uno







7 : Shield E/S module Grove Base Shield 103030000 pour Arduino Uno

Arduino Uno REDOHM 010

Module Grove Base Shield 103030000

Le module Grove Base Shield de Seeedstudio est une carte d’interface permettant de raccorder facilement, rapidement et sans soudure les capteurs et les actionneurs Grove de Seeedstudio sur une carte compatible Arduino. Il est compatible notamment avec les cartes Arduino Uno.

Il est équipé de 16 connecteurs 4 broches dont 4 entrées analogiques, 7 entrées-sorties logiques, 4 interfaces I2C et 1 interface UART.

Remarque: l’utilisation de ce shield en version antérieure à la v1.3b avec une carte Arduino Uno nécessite la pose d’un isolant sur le connecteur USB de la carte Uno, car les connecteurs A2 et A3 du shield peuvent provoquer un court-circuit si le shield est trop enfoncé.

Brochage des connecteurs: GND – +Vcc – signal 2 – signal 1

Led: indicateur de reset
Reset: via bouton-poussoir
Connecteurs: 16 x 4 broches
Dimensions: 70 x 54 x 20 mm
Connectique non compatible avec Tinker Kit
Référence fabricant: 103030000 (remplace SLD01099P)

Prix moyen : De 9.50€ à 11 €
Ou trouver le module Grove Base Shield 103030000  : Gotronic ,Lextronic

Retour au sommaire

8 : Carte DFRobot utilisée pour les prototypes Arduino Uno

Cette carte s’adapte sur le dessus d’un module Arduino et est clairement étiquetée.



Redohm carte DFRobot DFR0019

Carte DFRobot DFR0019

Redohm carte DFRobot DFR0019 001

Schéma carte DFRobot DFR0019

Prix moyen : De 10.50€ à 15 €
Ou trouver le module DFRobot DFR0019 : Robotshop



Retour au sommaire


Arduino + LCD 3,5 pouces

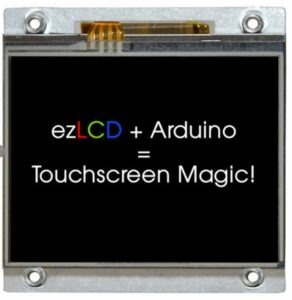

001- Redohm Arduino + LCD 3,5

Ce module arLCD de EarthMake combinant une carte compatible Arduino Uno R3 avec un écran tactile LCD couleur de 3,5″ vous permet de réaliser un projet évolué très rapidement. La partie Arduino Uno est compatible avec la plupart des shields disponibles.
La carte Arduino se programme de la même manière qu’une carte Arduino classique via le logiciel IDE Arduino (cordon USB inclus).
La partie affichage LCD n’utilise que les entrées D0 et D1 et laisse libres toutes les autres entrées/sorties. Une librairie ezLCD est disponible pour l’affichage et le contrôle tactile sur l’écran LCD.

Caractéristiques principales du Arduino + LCD 3,5 » ( clone )

Affichage LCD

  • 6-9V Tension de fonctionnement
  • Arduino Uno R3 Compatible
  • 3.5 « couleur TFT (Thin-Film Transistor) écran tactile LCD
  • Résolution 320 x 240
  • Couleurs 65k
  • LCD rétro-éclairage
  • 1 Rapport de contraste: 500
  • 16-bit GPU
  • Mémoire 4Mo Flash
  • USB Mini-B Câble

Arduino Controleur

  •  Arduino UNO R3 compatible
  •  Processeur: 5 volts 16 MHz ATmega328
  •  E / S numériques: 14 (avec PWM disponible sur 6)
  •  Entrée analogique: 6
  • Mémoire: Flash: 32k-.5k pour le chargement au démarrage
  • SRAM: 2K
  • 1K EEPROM

Cliquez sur ⇒ plus d’informations sur Arduino + LCD 3,5 »

Ou trouver le module arLCD – 3.5 écran tactile  » ; Sparkfun

Retour au sommaire

***

Arduino Mega 2560 Rev3

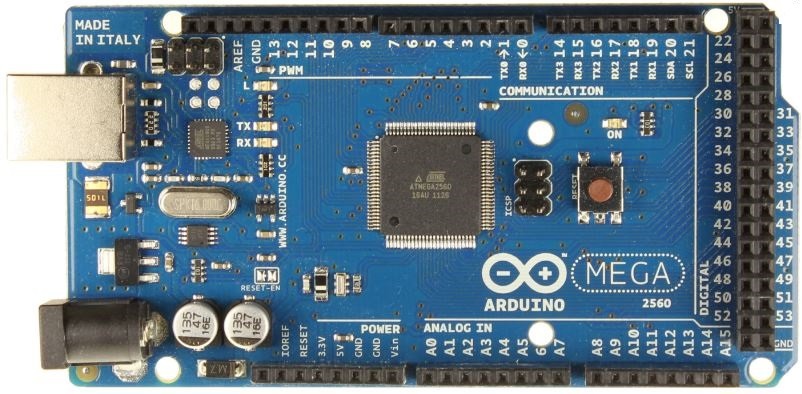

ARDUINO MEGA 2650 REDOHM 001

Arduino Mega 2650

 1. Présentation de la carte Arduino Mega 2560 .

La carte Arduino Mega 2560 a été conçue comme la remplaçante de la carte Arduino Mega. Elle est dotée d’un microcontrôleur ATMega2560 disposant d’une mémoire flash de 256 KB, dont 8 KB dévolus au Bootloader ( Bootloader ? => il permet de télécharger vos programmes entre l’IDE Arduino (interface de développement) et votre Arduino; également la possibilité de pouvoir exécuter votre programme lors du démarrage de l’Arduino. ).

2. Caractéristiques principales.

– version: Rev. 3
– alimentation:
via port USB ou
7 à 12 V sur connecteur alim
– microprocesseur: ATMega2560
– mémoire flash: 256 kB
– mémoire SRAM: 8 kB
– mémoire EEPROM: 4 kB
– 54 broches d’E/S dont 14 PWM
– 16 entrées analogiques 10 bits
– intensité par E/S: 40 mA
– cadencement: 16 MHz
– 3 ports série
– bus I2C et SPI
– gestion des interruptions
– fiche USB B
– dimensions: 107 x 53 x 15 mm
Version d’origine fabriquée en Italie.

 Cliquez sur ⇒ plus d’informations sur Arduino Mega 2560 Rev3

Prix moyen : De 39€ à 49 €
Ou trouver le module Arduino Mega  : Gotronic ,Lextronic , RS Composant



Retour au sommaire








***

Carte Arduino Due



001 Arduino Due

Arduino Due



La carte Arduino DUE est basée sur un Atmel ARM Cortex SAM3X8E cadencé à 84 MHz sous 32 bits. Elle dispose de 54 E/S dont 12 PWM, 12 analogiques et 4 UARTs. Elle est idéale pour des applications exigeant des caractéristiques plus complètes que la Uno.

Contrairement aux autres cartes Arduino, Les entrées/sorties fonctionnent sous 3,3 Vcc, l’utilisation de 5 Vcc en entrée ou en sortie n’est pas possible. Une tension supérieure endommagera la carte.

Des connecteurs situés sur les bords extérieurs du circuit imprimé permettent d’enficher une série de modules complémentaires. Elle peut se programmer avec le logiciel Arduino.

Un ATMega 16U2 permet la programmation du SAM3X8E via le logiciel Arduino (via le port Micro USB de programmation). Un deuxième port USB est relié directement sur le SAM3X8E permettant l’utilisation de clavier, souris etc.

Caractéristiques principales:

– version: Rev 3
– alimentation:
via port USB ou
7 à 12 V sur connecteur alim
– microprocesseur: AT91SAM3X8E
– tension d’utilisation: 3,3 Vcc
– mémoire flash: 512 kB
– mémoire SRAM: 96 kB
– 54 broches d’E/S dont 12 PWM
– 12 entrées analogiques 10 bits
– 2 sorties analogiques
– intensité par E/S: 3 ou 15 mA (selon la broche)
– intensité totale pour les sorties: 130 mA
– cadencement: 84 MHz
– 3 ports série
– bus I2C et SPI
– gestion des interruptions
– fiche micro-USB A (SAM3X8E) et micro-USB B (programmation)
– dimensions: 104 x 53 x 13 mm
Version d’origine fabriquée en Italie.

Retour au sommaire

***

Carte Arduino Intel Galileo

001 RedOhm Carte Arduino Intel Galileo

Arduino Intel Galileo

La carte Arduino Intel Galileo est une carte mère de développement basée sur le processeur Intel Quark SoC X1000, un système sur puce (SoC) Intel Pentium 32-bit. Il s’agit de la première carte basée sur l’architecture Intel qui peut recevoir des shields Arduino conçus pour la carte Arduino Uno R3. Les pins numériques de 0 à 13 (et les pins adjacents AREF et GND), les entrées analogiques 0 à 5, le header d’alimentation, le header ICSP et les pins du port UART (0 et 1) sont situés de manières identiques sur les cartes Arduino Intel Galileo et sur la carte Arduino Uno. Ce concept est également connu sous le nom dee brochage (« pinout ») Arduino 1.0.

La carte Arduino Intel Galileo a été conçue pour soutenir des shields qui fonctionnent soit à 3.3V ou à 5V. La principale tension de fonctionnement de la carte Arduino Intel Galileo est de 3.3V. Cependant un jumper sur la carte permet un passage de tension de 3.3v à 5V sur les pins d’entrées et de sorties. Cela fournit un soutien pour les shields Uno fonctionnant avec 5V et représente le comportement par défaut. En changeant la position du jumper, la tension de fonctionnement peut être ramenée à 3.3V sur les pins I/O.

En plus de la compatibilité matériel et logiciel Arduino, la carte Arduino Intel Galileo dispose également de la connectique pour étendre son usage et ses capacités au-delà de l’écosystème Arduino Shield: Mini-PCI Express, Ethernet 10/100 Mbps, Micro-SD, USB client, USB hôte, port série RS-232, port USB Host, port USB client et 8MByte NOR Flash.

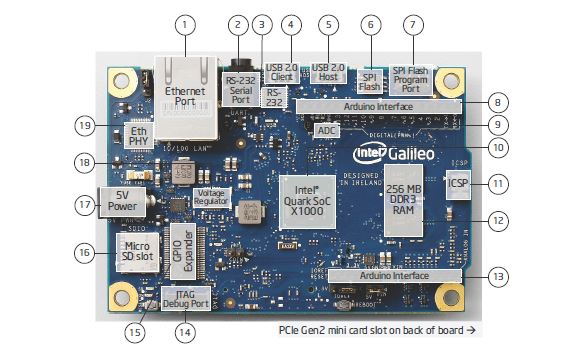

Composants clés de la carte Arduino Galileo.

Composants clés de la carte Arduino Galileo

Composants clés de la carte Arduino Galileo

    1. Port Ethernet: Connecteur 10/100 Ethernet
    2. Port Série RS-232: Jack 3.5mm 3 pins
    3. Emetteur-récepteur RS-232
    4. Port client USB: Connecteur client USB: (Micro-USB Type B)
    5. Port hôte USB: Connecteur USB hôte 2.0 (Micro-USB Type AB)
    6. Mémoire Flash SPI: Mémoire Flash SPI pour stocker le firmware (ou le bootloader) et les derniers sketchs
    7. Port de programmation SPI: Header 7-pin pour une programmation via SPI (Serial Peripheric Interface)
    8. Interface Shield: Compatible avec le brochage de l’Arduino UNO R3
    9. CAN: Convertisseur analogique-numérique
    10. Intel® Quark SoC X1000: Processeur Intel® Pentium 400 MHz 32-bit
    11. Header ICSP: Header 6 pins pour la programmation série ‘En circuit’
    12. 256 MB DDR3 RAM
    13. Interface Arduino: Compatible avec le brochage de l’Arduino UNO R3
    14. Port Debug JTAG: Header 10 pins JTAG pour le debugging
    15. Extenseur GPIO
    16. Lecteur de carte MicroSD: Supporte les cartes MicroSD jusqu’à 32 GO
    17. Alimentation 5V: La carte est alimentée par un adaptateur AC-DC
    18. Régulateur de tension: Génère 3.3V d’alimentation
    19. Eth PHY: Physical layer Ethernet

Prix moyen : De 65€ à 75 €
Ou trouver le module Arduino Mega  : Generationrobots

Retour au sommaire








Carte mère série pro

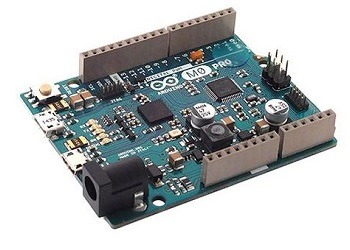

Carte Arduino M0 Pro REDOHM 001

Carte Arduino M0 Pro



La carte Arduino M0 Pro est basée sur un Atmel ARM Cortex SAMD21 cadencé à 48 MHz sous 32 bits. La version pro est équipée d’un second microcontrôleur EDBG (AT32UC3A4256) et d’un second port USB permettant le débogage et la programmation du SAMD21 via le logiciel Arduino. Cette carte permet d’obtenir de meilleures performances, une meilleure flexibilité que la UNO et permet l’initiation au développement sur une architecture 32 bits.

La carte Arduino M0 Pro dispose deux ports USB:
– un premier port micro-USB (Native) permet d’utiliser le M0 comme un périphérique USB (comme une souris ou un clavier connecté à un PC, hôte USB, port série via programmation) et autorise la programmation (non recommandé).
– un second port micro-USB (Programming) recommandé pour la programmation et le débogage donnant accès au microcontrôleur principal SAMD21 via le microcontrôleur EDBG. Permet de reprogrammer le microcontrôleur principal en cas de plantage.

Des connecteurs situés sur les bords extérieurs du circuit imprimé permettent d’enficher une série de modules complémentaires. L’Arduino M0 pro se programme avec le logiciel Arduino 1.7.8 ou supérieur disponible sur le site Arduino.

– contrairement aux autres cartes Arduino, les entrées/sorties fonctionnent sous 3,3 Vcc, l’utilisation de 5 Vcc en entrée ou en sortie n’est pas possible. Une tension supérieure endommagera la carte.
– l’intensité maximale de sortie par E/S est de 7 mA.

Caractéristiques:
Alimentation:
– via port USB ou
– 6 à 15 Vcc sur connecteur alim
Microcontrôleur: ATSAMD21G18 ARM Cortex M0 32 bits
Microcontrôleur EDBG (Atmel’s Embedded Debugger): AT32UC3A4256
Mémoire flash: 256 kb (4 kB sont utilisés pour le bootloader)
Mémoire SRAM: 32 kB
Mémoire EEPROM: aucune disponible par défaut, possibilité d’émulation dans la SRAM
Tension de sortie: 3,3 Vcc
14 broches d’E/S dont 12 PWM et série
6 entrées analogiques 12 bits ADC
1 sortie analogique 10 bit DAC
1 broche d’interruption (D2)
Intensité par E/S: 7 mA
Cadencement: 48 MHz
Bus série, I2C et SPI
2 x Fiche micro-USB:
– 1 x usb programmation
– 1 x usb classique
Fiche d’alimentation: 5,5 x 2,1 mm
Dimensions: 69 x 53 x 10 mm
Référence Arduino: A000111
Version d’origine fabriquée en Italie.

Cliquez sur ⇒ Plus d’information sur la carte Arduino M0 pro
