Robot Golbotth8 fiche de montage

.

Mise à jour le 18/11/2020 :

.

Sommaire :

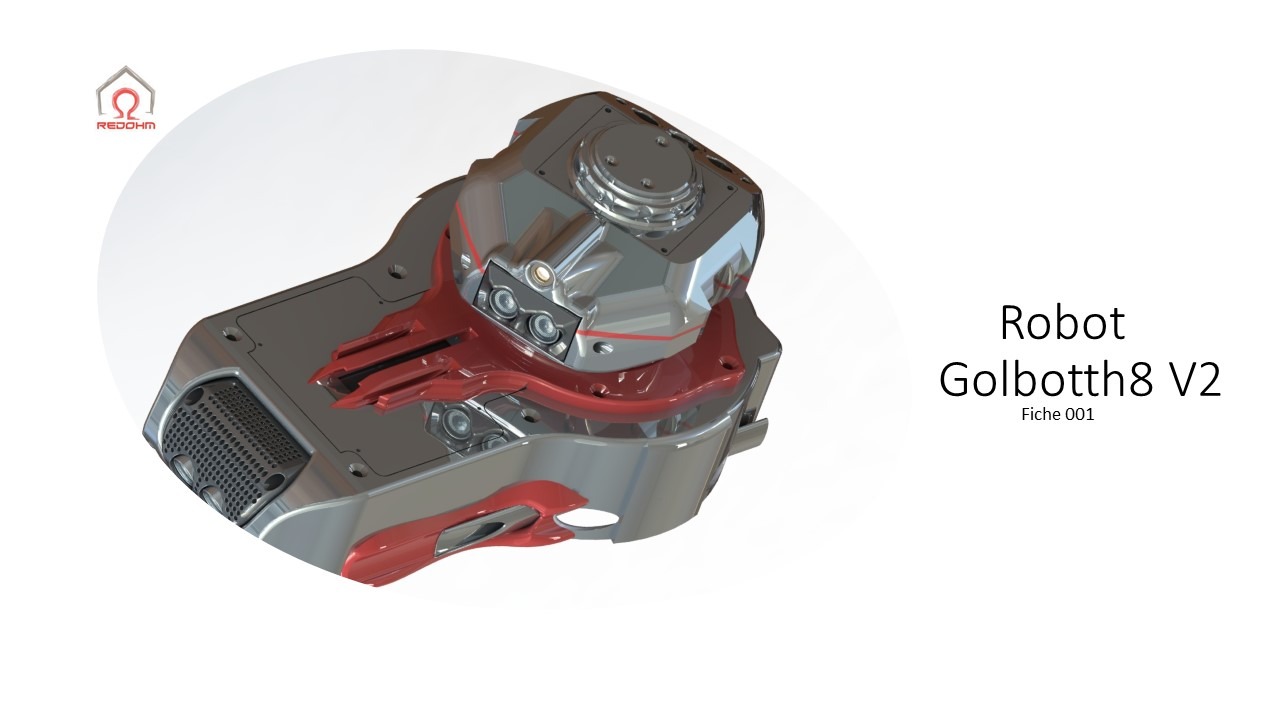

  • 001 – Présentation
  • 002 – Vue de face et arriere

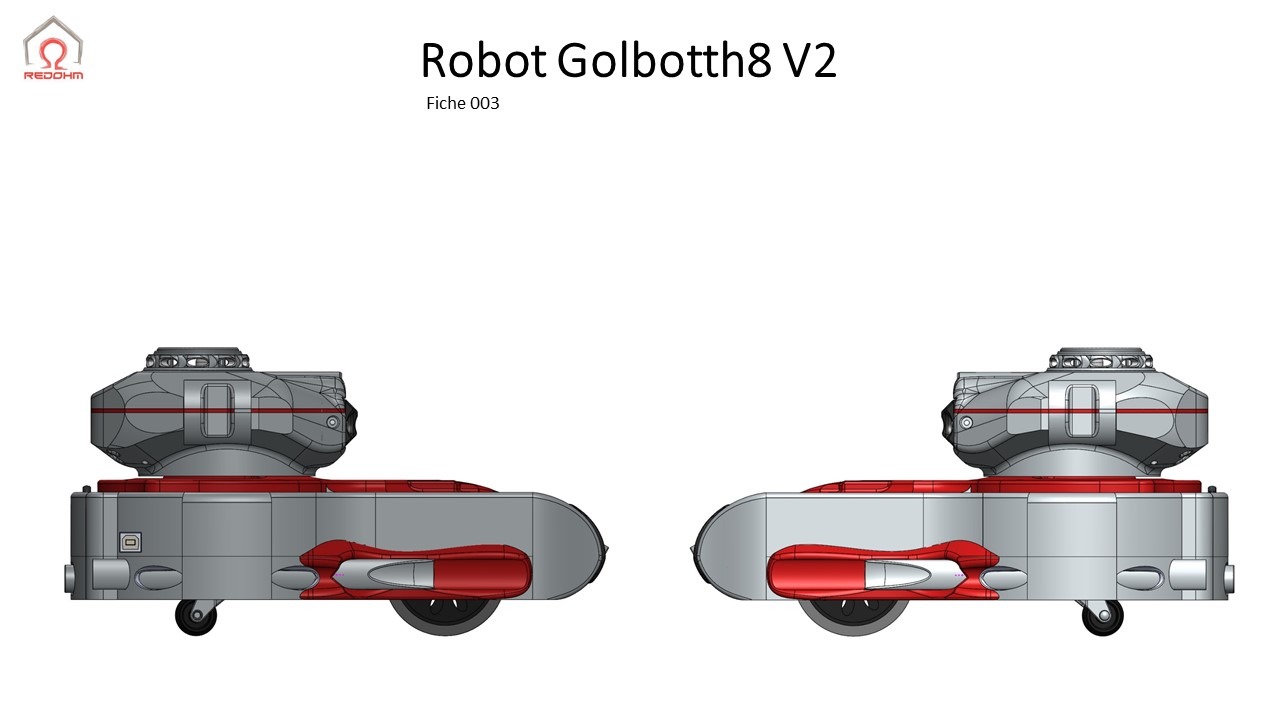

  • 003 – Vue de coté

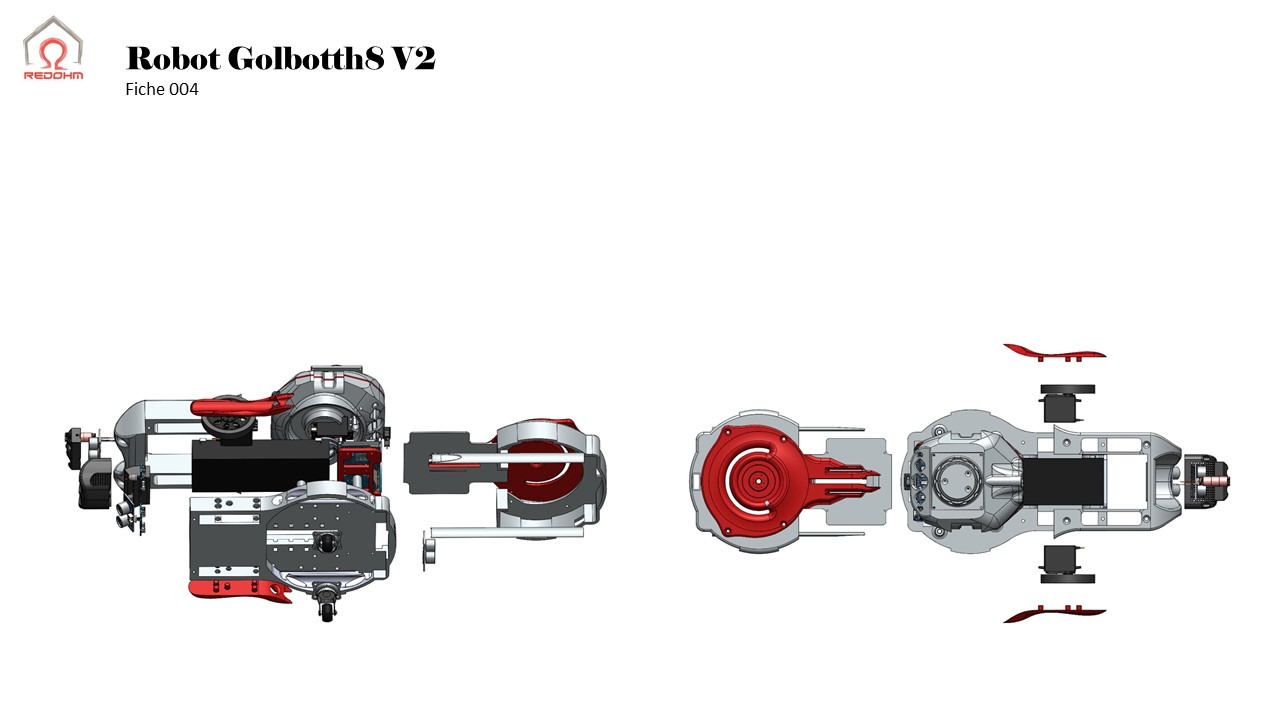

  • 004 – Eclaté vue de dessus

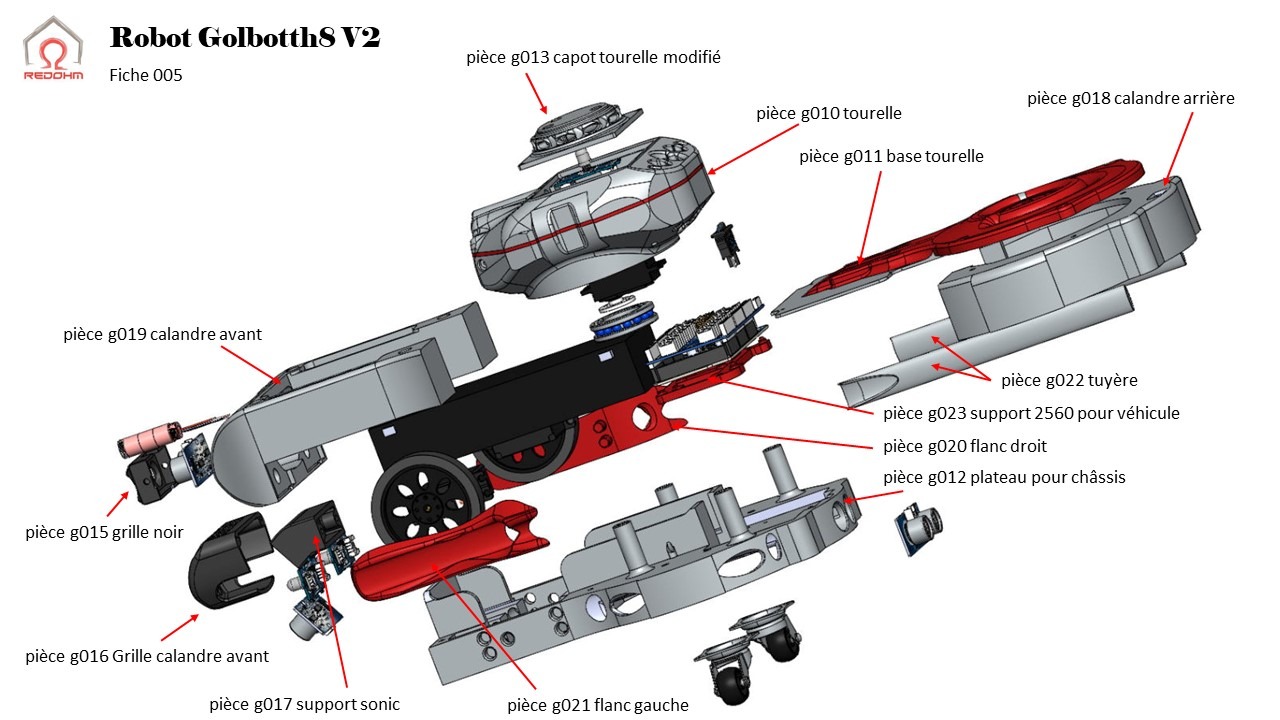

  • 005 – Vue eclatée avec repérage des pieces

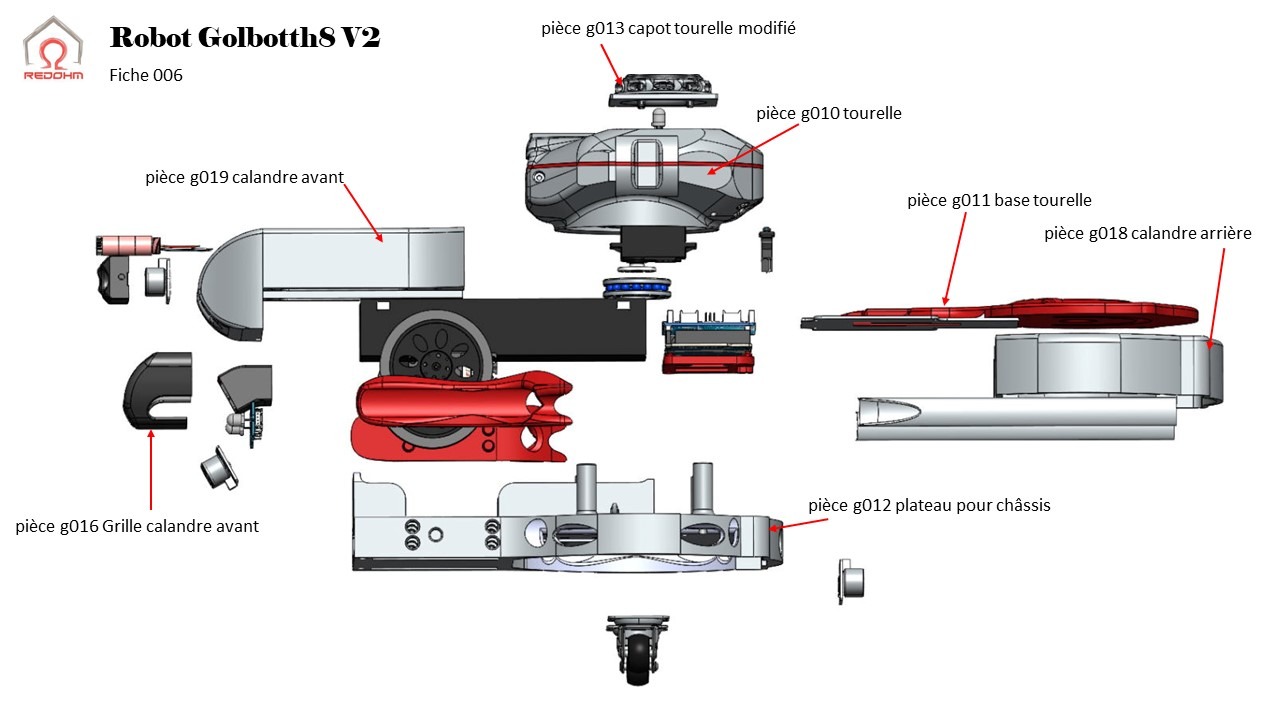

  • 006Vue eclatée de coté avec repérage des pieces

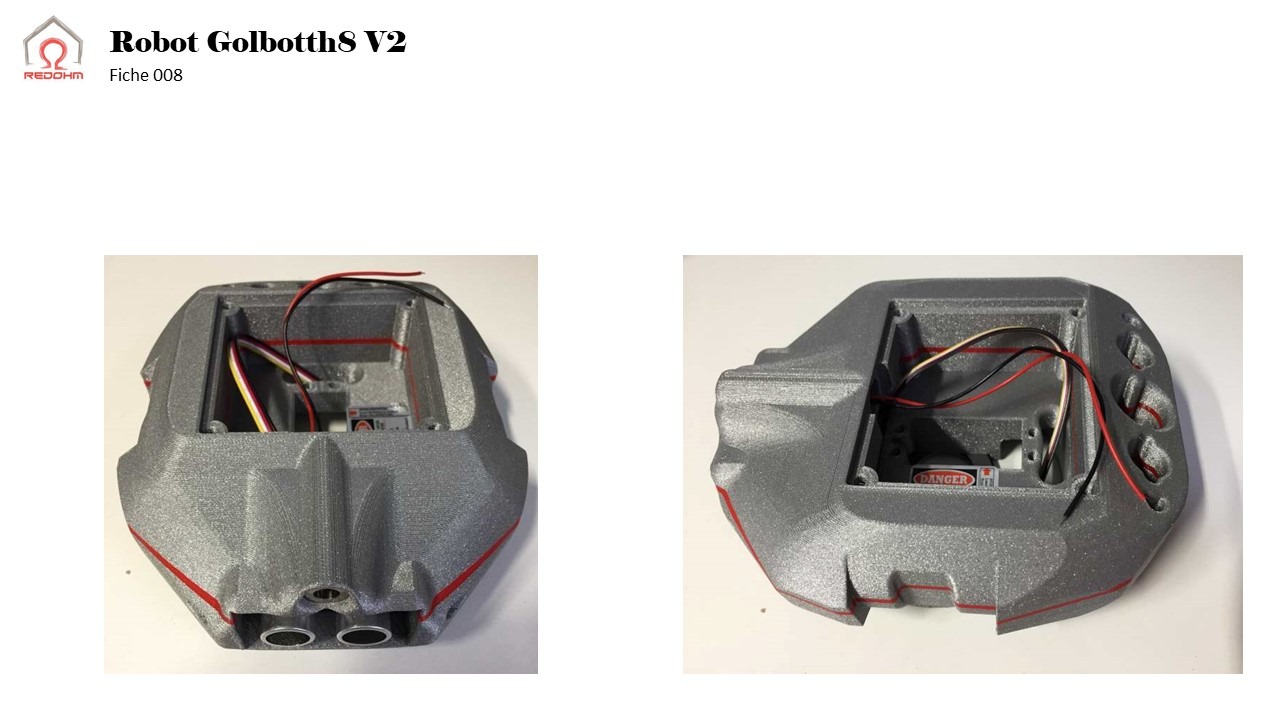

  • 007 – 008 – Tourelle
  • 009 – 010 – Base tourelle
  • 011 – 012Pièce g012 plateau pour châssis
  • 013capot tourelle
  • 014 – Pièce g018 calandre arrière

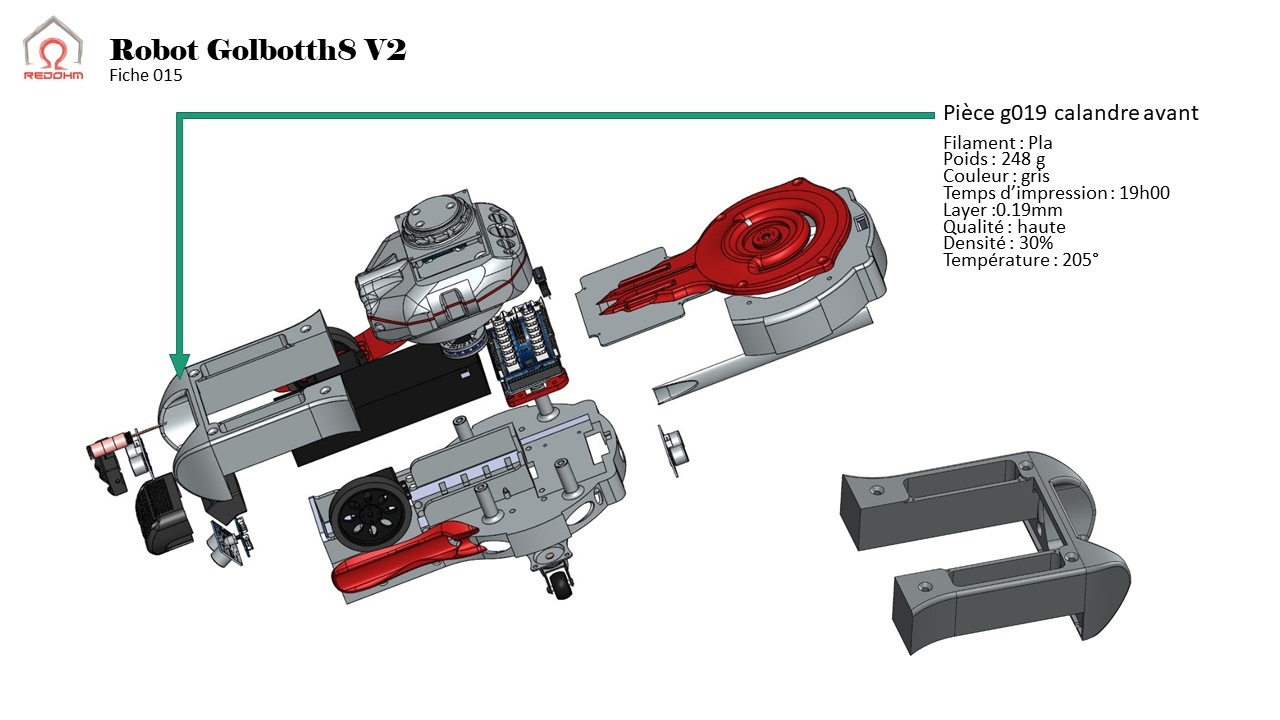

  • 015 Pièce g019 calandre avant
  • 018 Led 8 mm RGB Grove V2.0 104020048
  • 019 – 19A Télémètre à ultrasons Grove 101020010
  • Retour a la page principale





.separateur-redohm-001

.

Ce petit robot est destiné à vous initier à la programmation, nous l’appellerons Golbotth8. La construction de cet engin passe déjà par l’impression 3D, vous trouverez l’ensemble des fichiers STL sur notre site ainsi que la matière que nous avons utilisée et les différents conseils techniques. Vous aurez la possibilité de suivre des tutoriels sur Arduino avec ce module. Nous avons surtout essayé de minimiser le coût de l’ensemble.

.

Retour au sommaire



.separateur-redohm-001

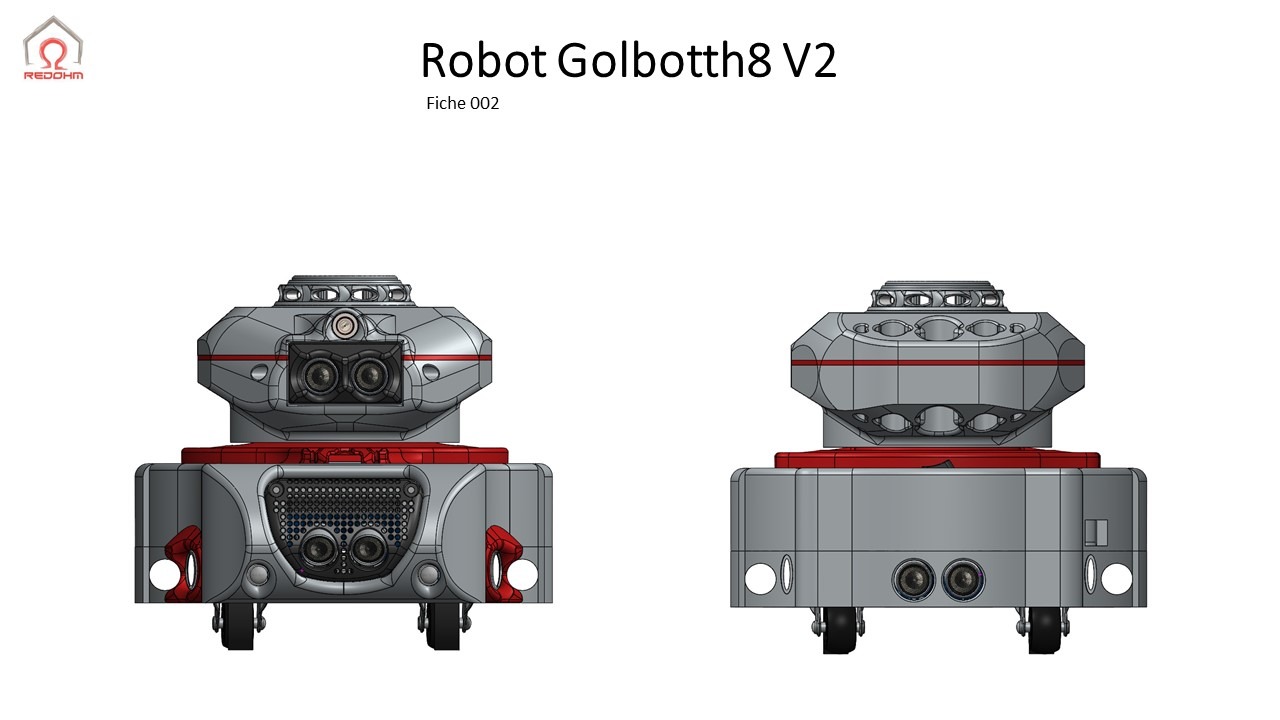

  • 002-Vue de face et arriere

.

.

Retour au sommaire

.separateur-redohm-001.

.

Retour au sommaire.

.separateur-redohm-001.

.

Retour au sommaire

.separateur-redohm-001.

.

Retour au sommaire

.separateur-redohm-001.

.

Retour au sommaire

.separateur-redohm-001.



.



Pièce g010 tourelle - RedOhm

Pièce g010 tourelle – RedOhm

.

  • Filament : Pla
  • Constructeur du filament : https://www.arianeplast.com/
  • Poids : 335 g
  • Couleur : bi-ton gris et rouge
  • Temps d’impression : 21h00
  • Layer :0.19mm
  • Température : 205°

.

Retour au sommaire

.separateur-redohm-001

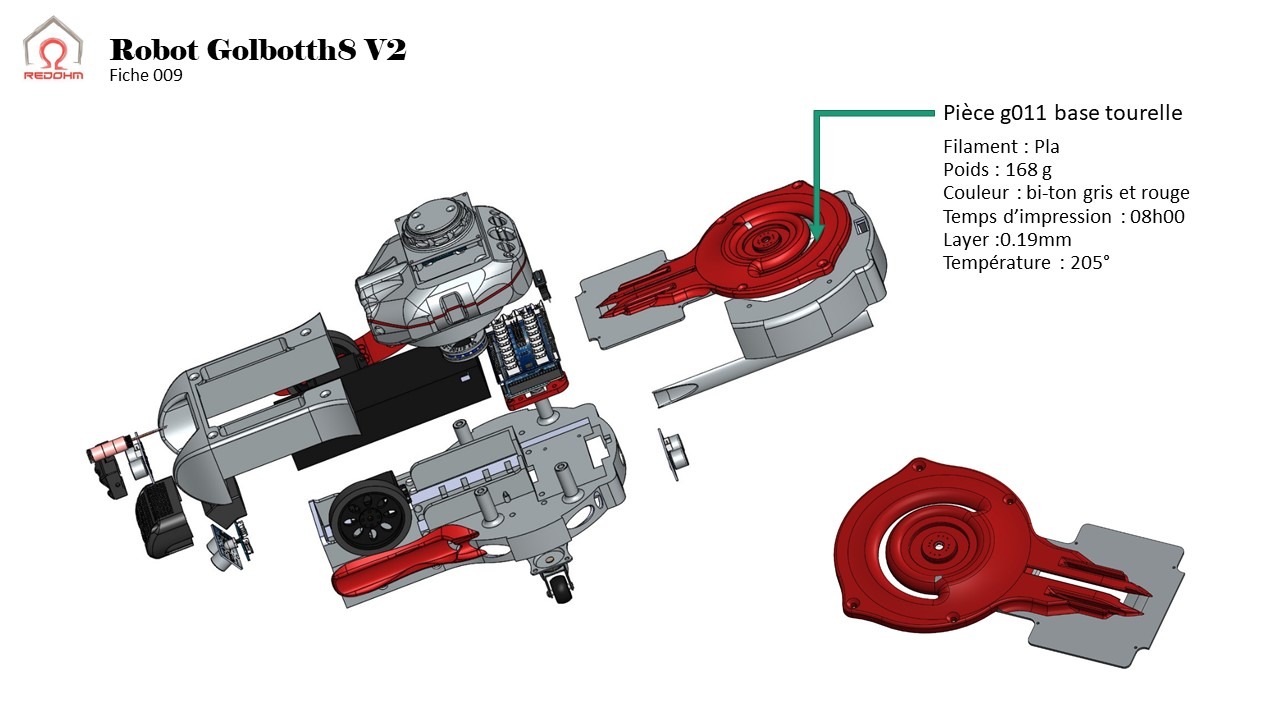

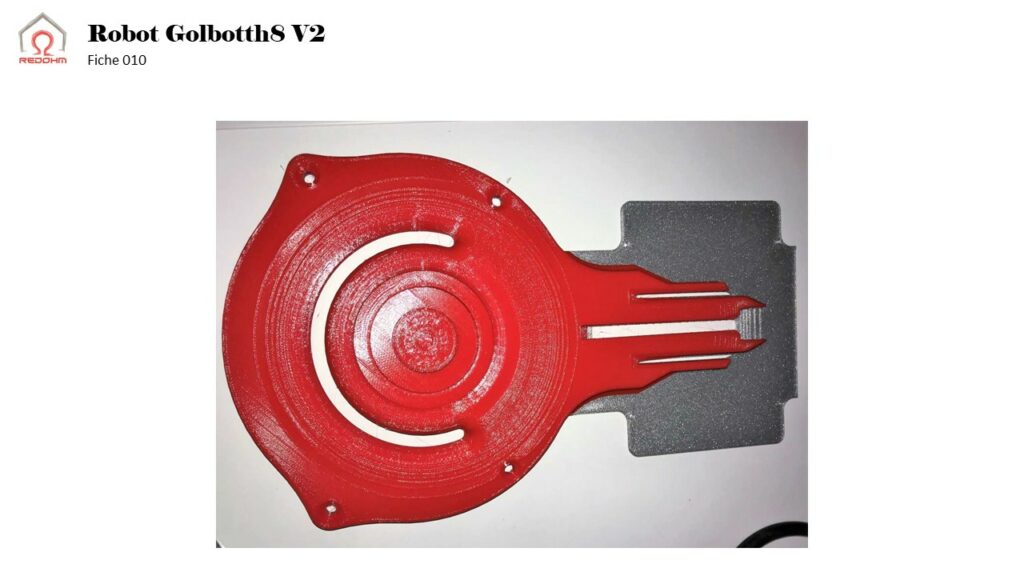

  • 009 – 010 – Base tourelle

.

.

.

Retour au sommaire

.separateur-redohm-001

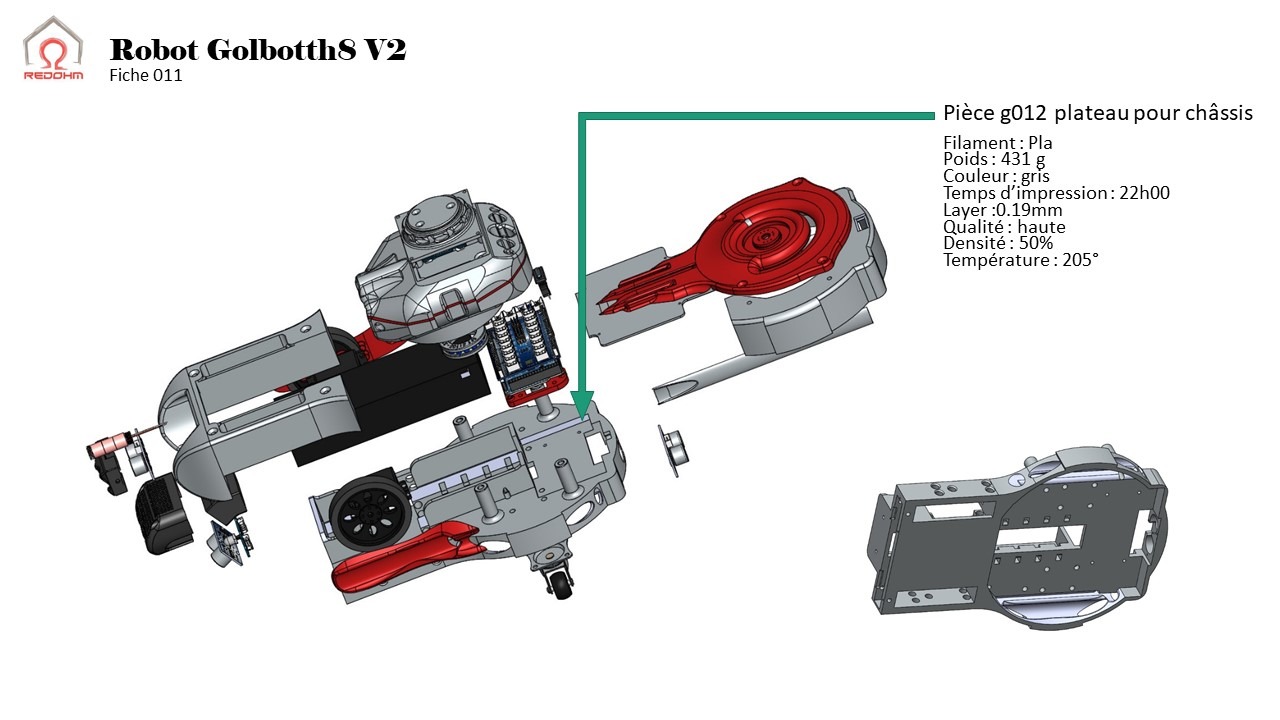

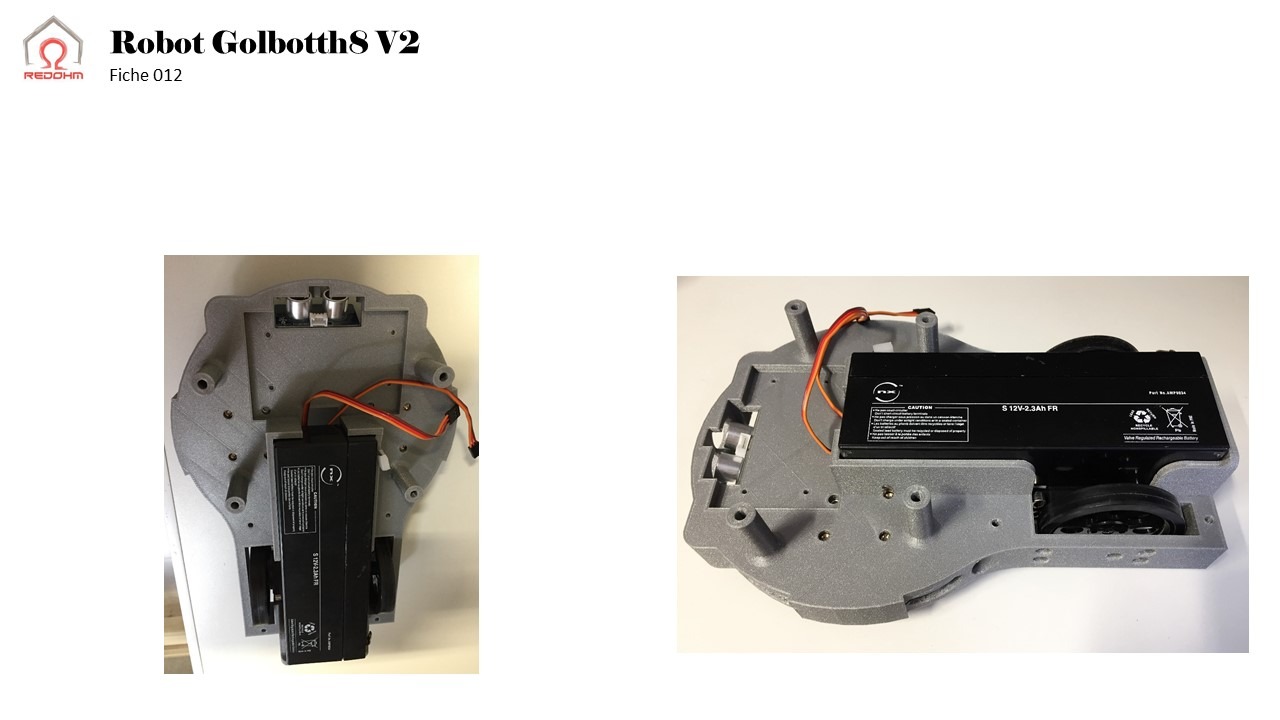

  • 011 – 012 – Pièce g012 plateau pour châssis

.

Pièce g012 plateau pour châssis - RedOhm

Pièce g012 plateau pour châssis – RedOhm



.



.

Retour au sommaire

.separateur-redohm-001

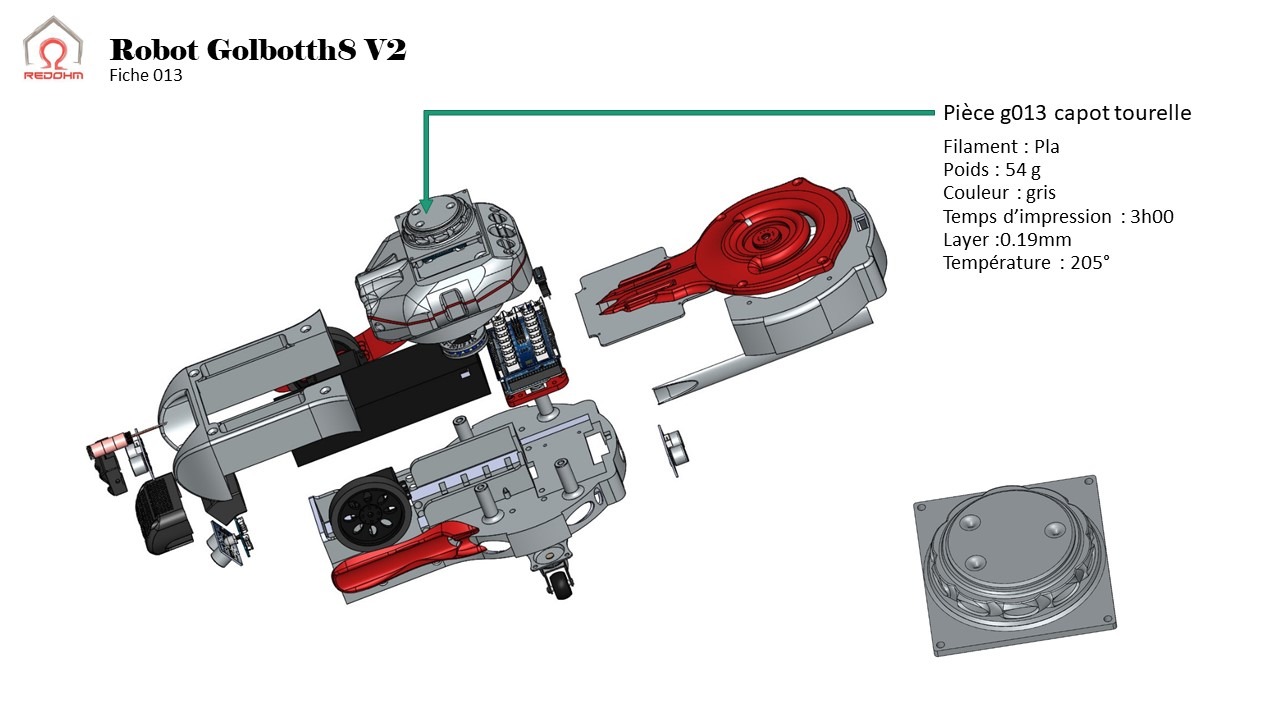

  • 013 – Pièce g013 capot tourelle

.

.

Retour au sommaire

.separateur-redohm-001

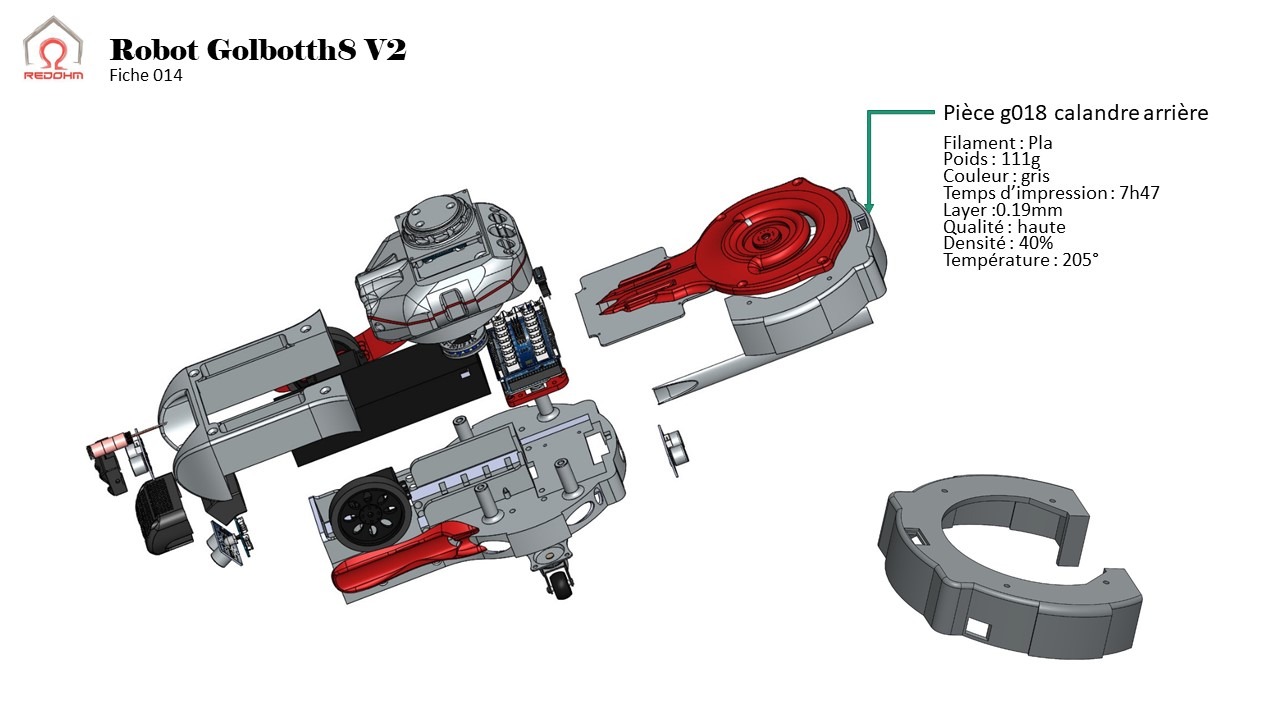

  • 014 – Pièce g018 calandre arrière

.



.

  • Filament : Pla
  • Poids : 111g
  • Couleur : gris
  • Temps d’impression : 7h47
  • Layer : 0.19mm
  • Qualité : haute
  • Densité : 40%
  • Température : 205°

.

Retour au sommaire

.separateur-redohm-001

  • 015 –

.



.



Retour au sommaire

.separateur-redohm-001

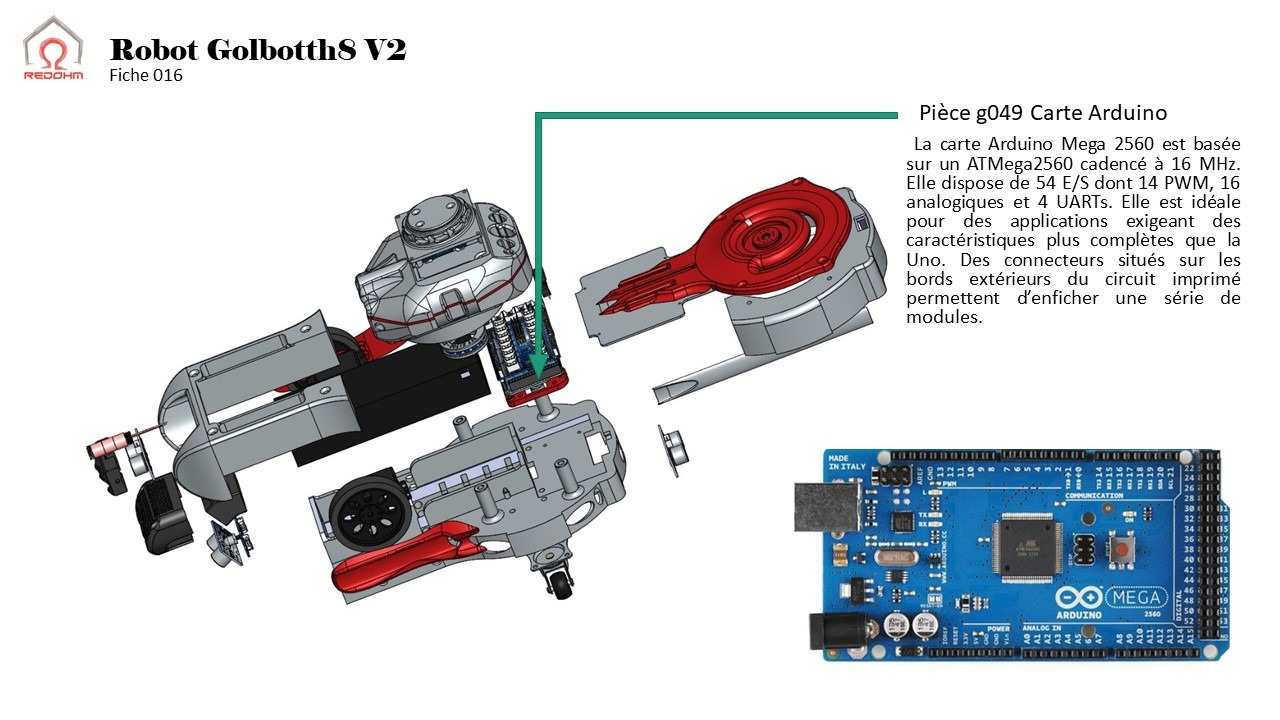

  • 016 –

.



.

Retour au sommaire

.separateur-redohm-001

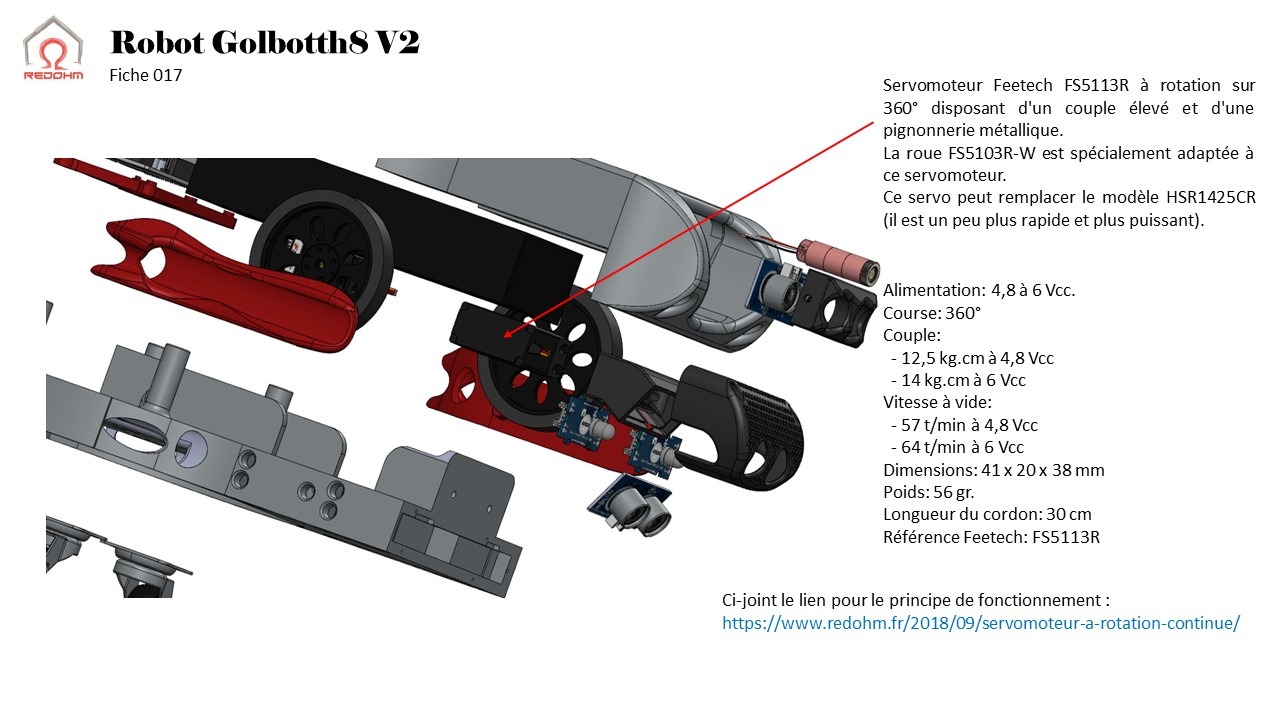

  • 017 –

.





.

Retour au sommaire

.separateur-redohm-001

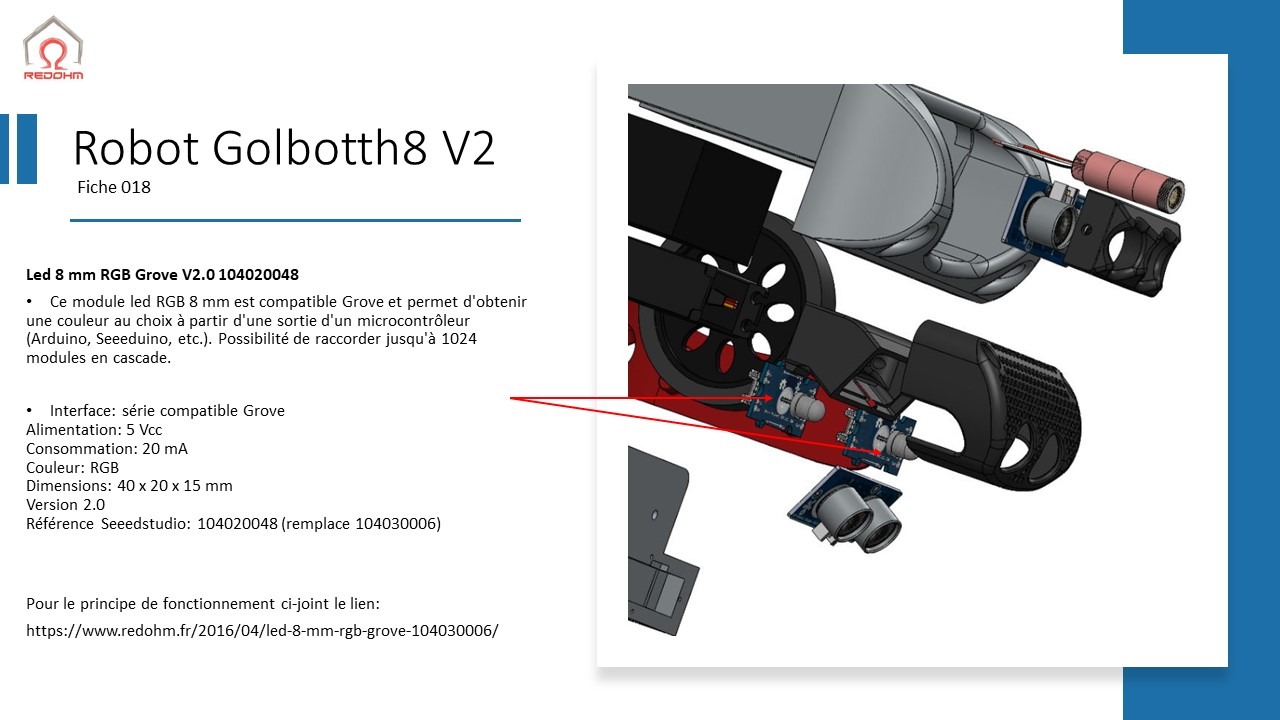

  • 018 – Led 8 mm RGB Grove V2.0 104020048

.





.

Retour au sommaire

.separateur-redohm-001

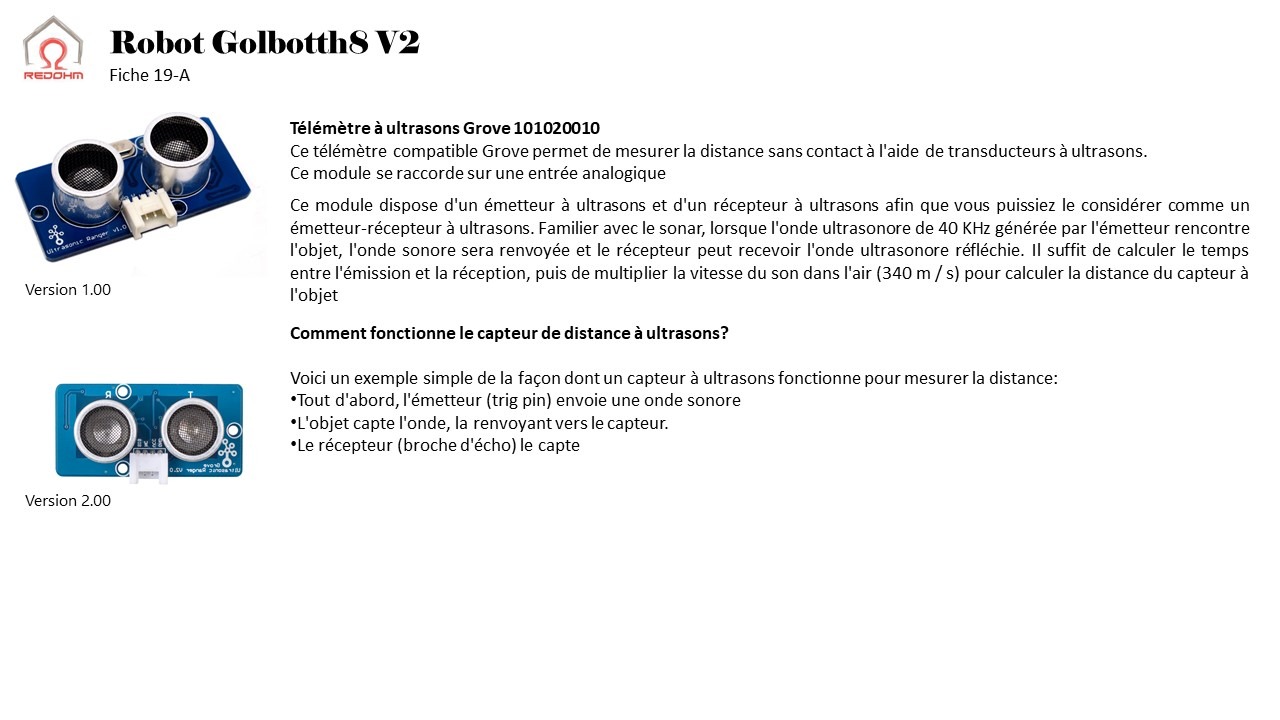

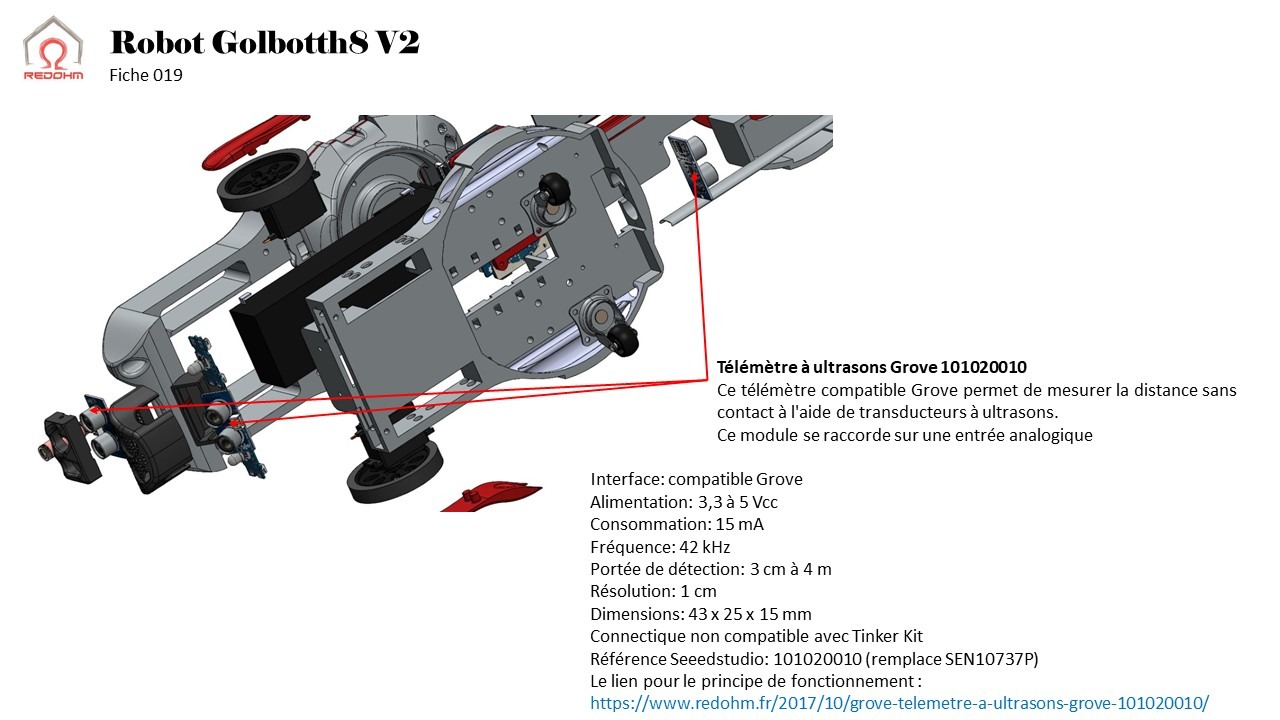

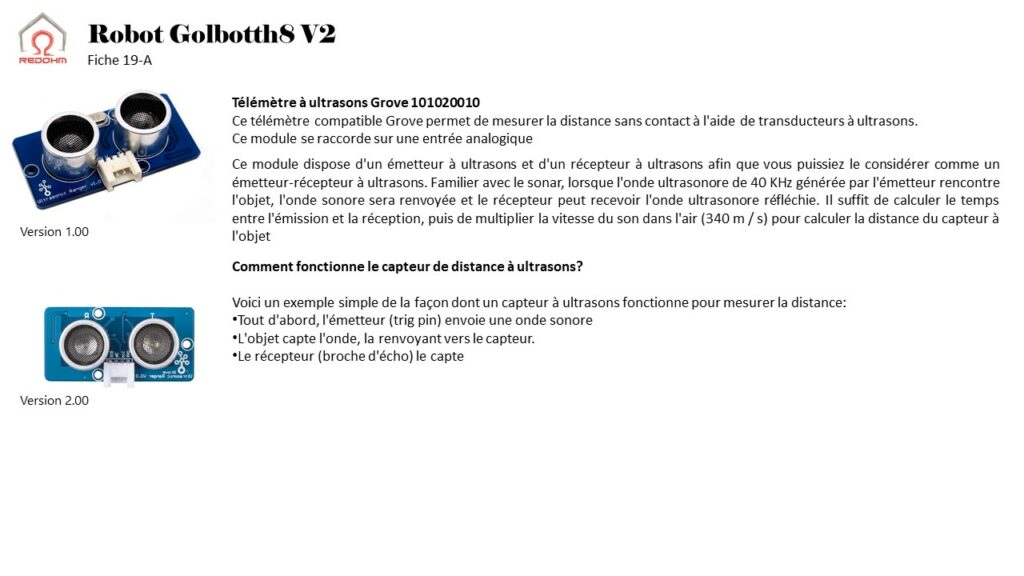

  • 019 – Télémètre à ultrasons Grove 101020010

.

Télémètre à ultrasons Grove 101020010

Ce module dispose d’un émetteur à ultrasons et d’un récepteur à ultrasons afin que vous puissiez le considérer comme un émetteur-récepteur à ultrasons. Familier avec le sonar, lorsque l’onde ultrasonore de 40 KHz générée par l’émetteur rencontre l’objet, l’onde sonore sera renvoyée et le récepteur peut recevoir l’onde ultrasonore réfléchie. Il suffit de calculer le temps entre l’émission et la réception, puis de multiplier la vitesse du son dans l’air (340 m / s) pour calculer la distance du capteur à l’objet.

.

.

Comment fonctionne le capteur de distance à ultrasons?

Voici un exemple simple de la façon dont un capteur à ultrasons fonctionne pour mesurer la distance:

  • Tout d’abord, l’émetteur (trig pin) envoie une onde sonore
  • L’objet capte l’onde, la renvoyant vers le capteur.
  • Le récepteur (broche d’écho) le capte

Le lien pour le principe de fonctionnement : https://www.redohm.fr/2017/10/grove-telemetre-a-ultrasons-grove-101020010/

 Téléchargez la bibliothèque UltrasonicRanger depuis Github.

.

.

Retour au sommaire

.separateur-redohm-001

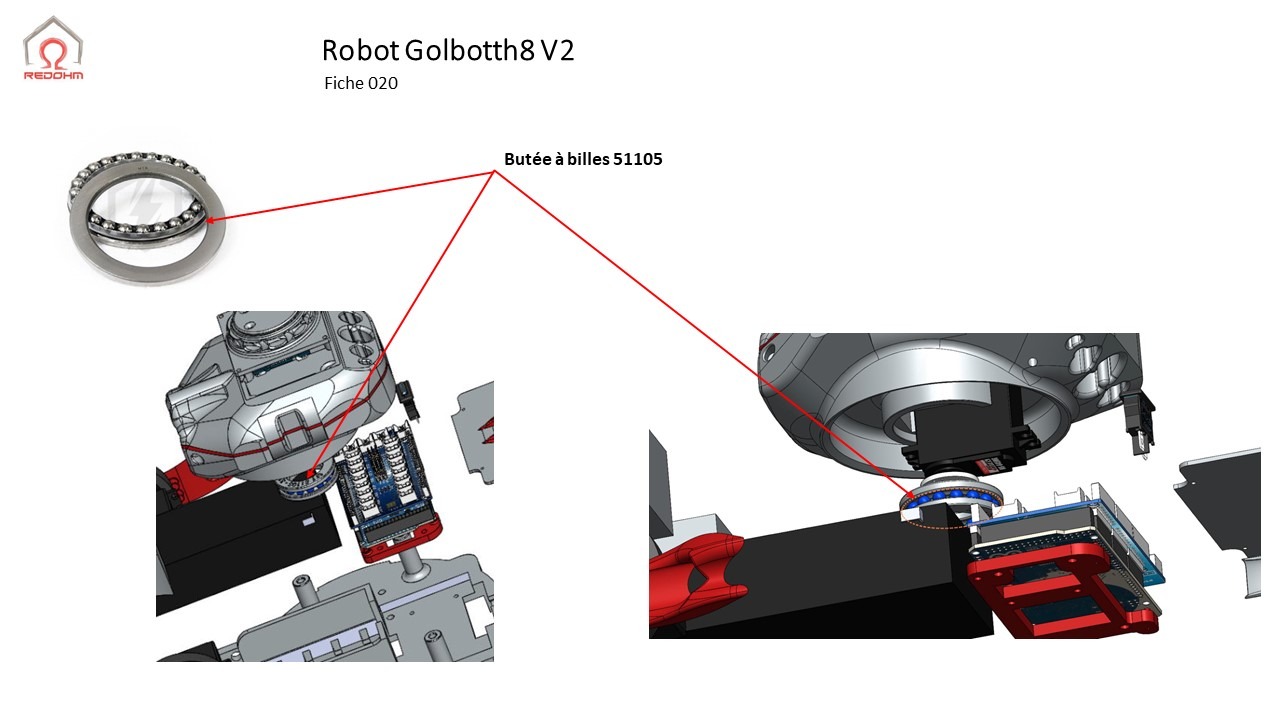

  • 020 –

.









.
